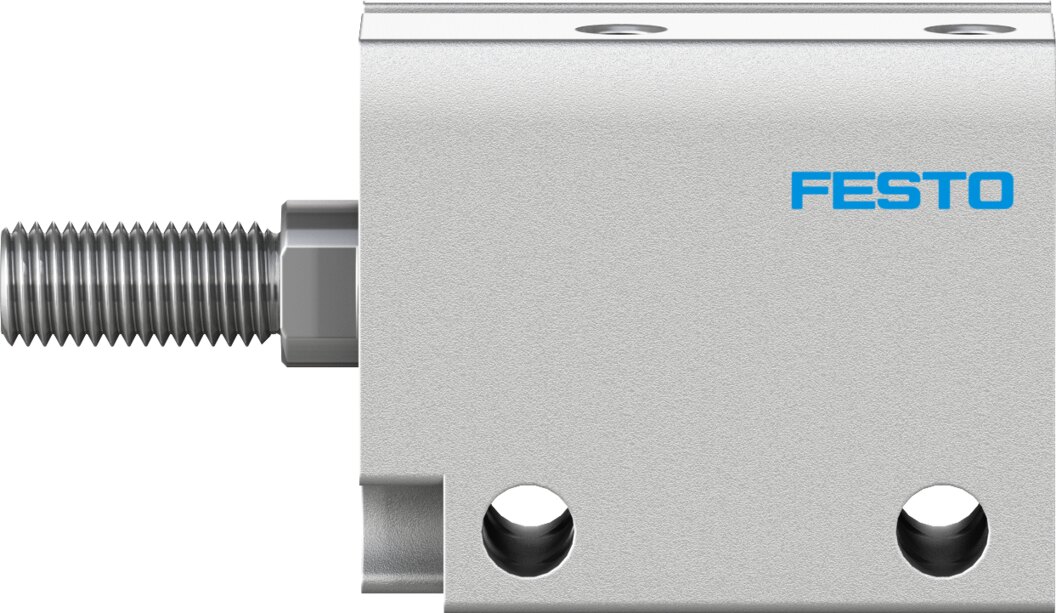

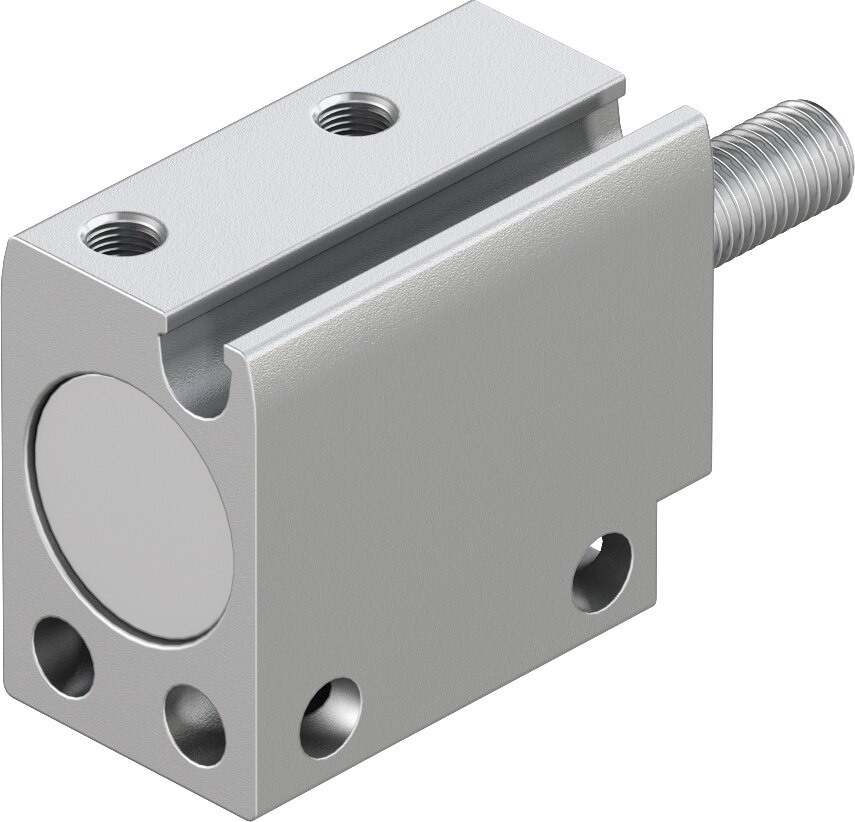

Kompaktzylinder doppeltwirkend Ø 10 mm Hub 5 mm ADN-S-10-5-A-A-F1A - Festo 8142517

Kolben-Ø 10 mm, 5 mm Hub, 47 N Vorlauf- und 30,2 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-10-5-A-A-F1A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile im Überblick

• Klare Auslegung: 47 N vorwärts und 30,2 N zurück bei 6 bar laut Festo
• Kompakt und leicht: Kolben-Ø 10 mm, Anschluss M3, Produktgewicht 14,5 g
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M3
• Weiter Druckbereich: 1 bis 8 bar Betriebsdruck, -10 bis 60 °C Umgebungstemperatur
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Kleinteilmontage, Bestückung und leichte Klemmaufgaben sind das Feld des ADN-S-10-5-A-A-F1A mit Kolben-Ø 10 mm. Der kurze Hub von 5 mm hält die Taktzeit klein und den Luftverbrauch gering. Den ADN-S-10-5-A-A-F1A befestigen Sie über Durchgangsbohrungen im Gehäuse. Das Produktgewicht beträgt laut Festo 14,5 g.
