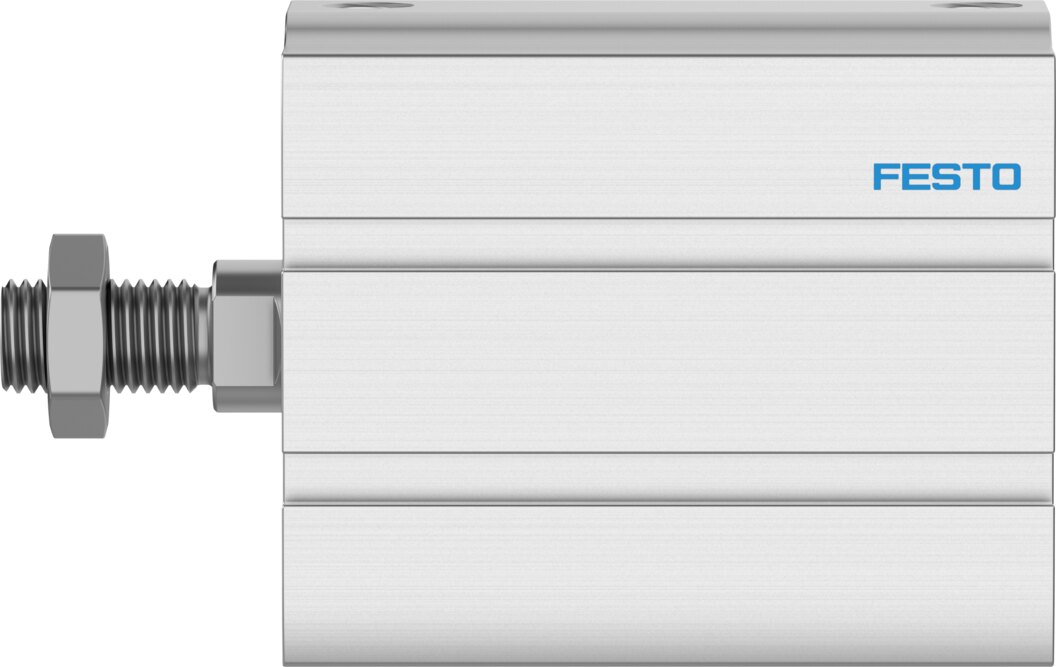

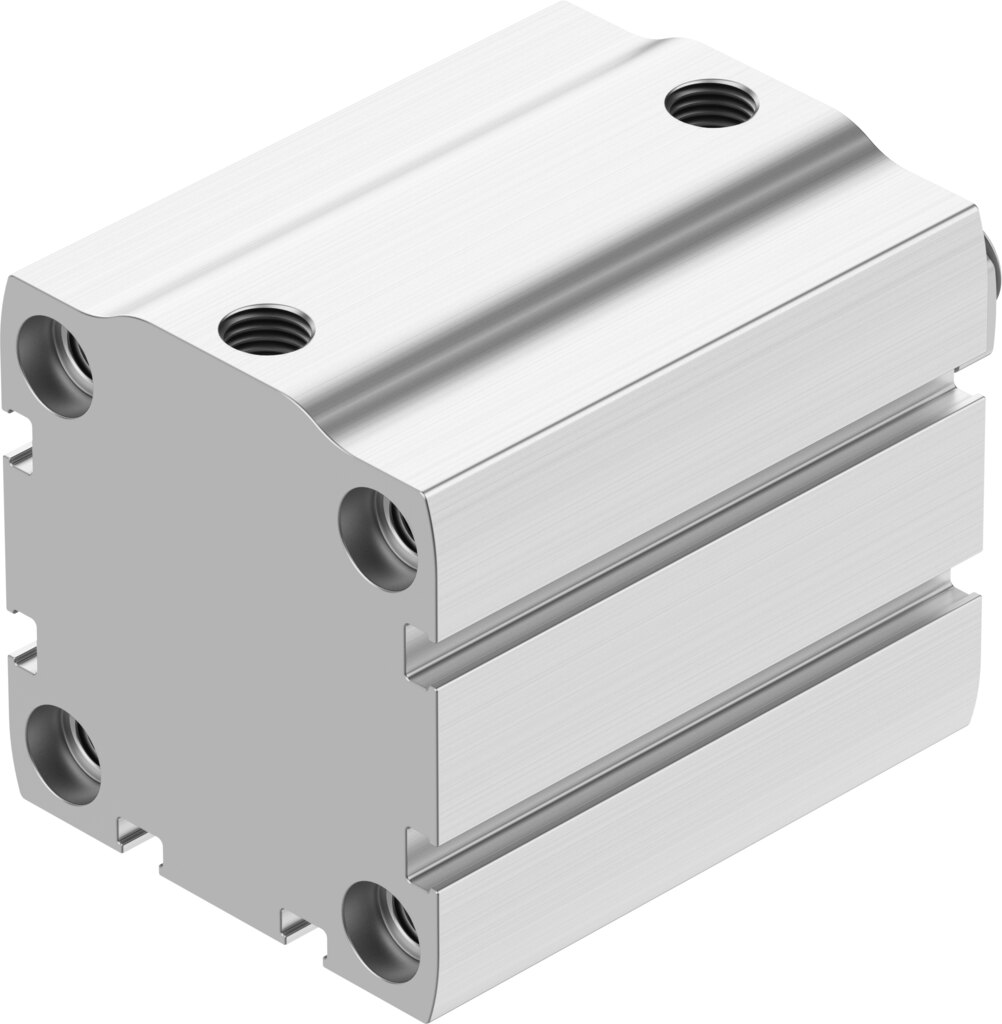

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 50 mm ADN-S-50-50-A-P - Festo 8092089

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-50-50-A-P an: doppeltwirkender Kompaktzylinder, Kolben-Ø 50 mm, Hub 50 mm, 1178 N Vorlauf- und 1057 N Rücklaufkraft bei 6 bar.

Vorteile im Überblick

• Klare Auslegung: 1178 N vorwärts und 1057 N zurück bei 6 bar laut Festo
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,6 J
• Zusätzliche PTFE-Kolbenführung: Kolben zusätzlich geführt, Ø 50 mm
• Weiter Druckbereich: 0,4 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Pressen, Fügen und Spannen größerer Werkstücke sind typische Einsätze des ADN-S-50-50-A-P mit Ø 50 mm. Für die Montage nutzt der ADN-S-50-50-A-P Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, Luftanschluss G1/8. Für die Auslegung nennt Festo 310 g Grundgewicht und 105 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 63 g beziehungsweise 16 g hinzu.
