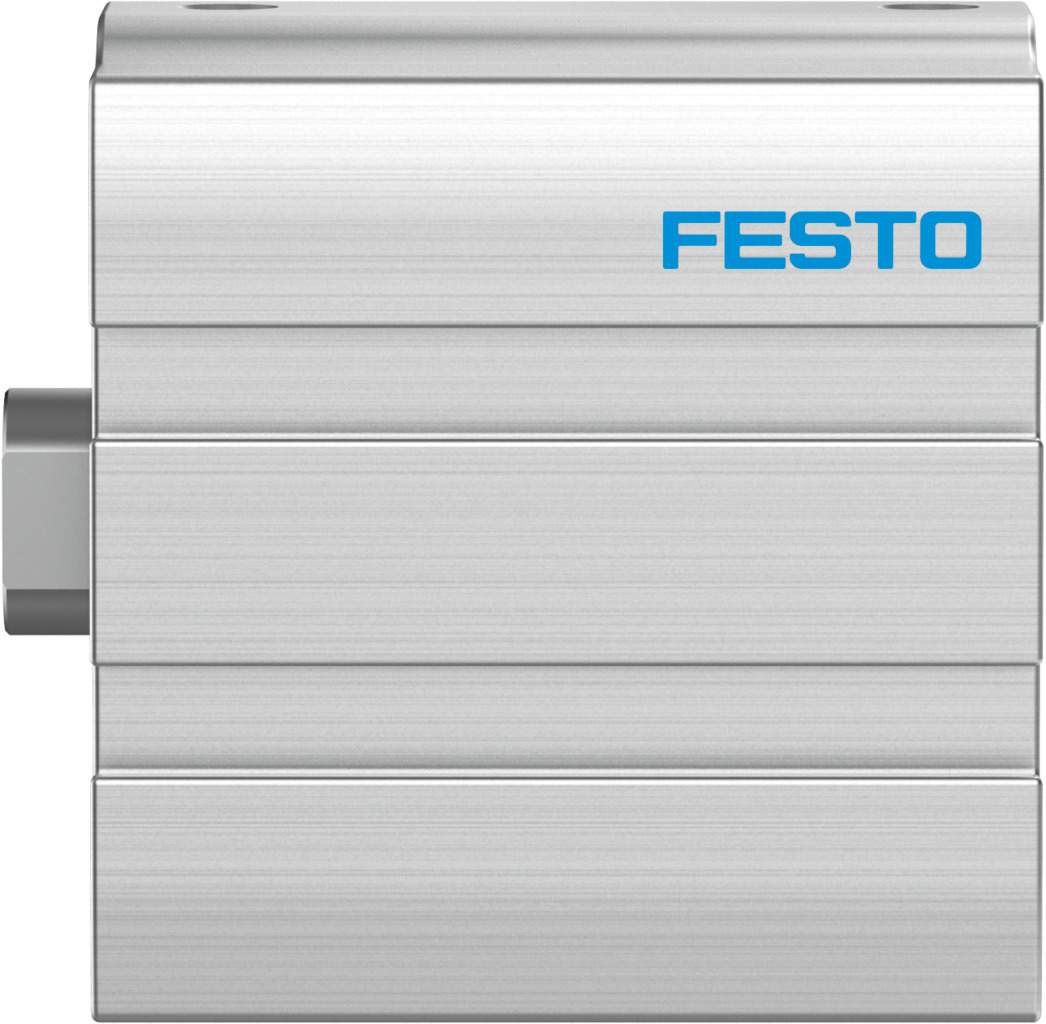

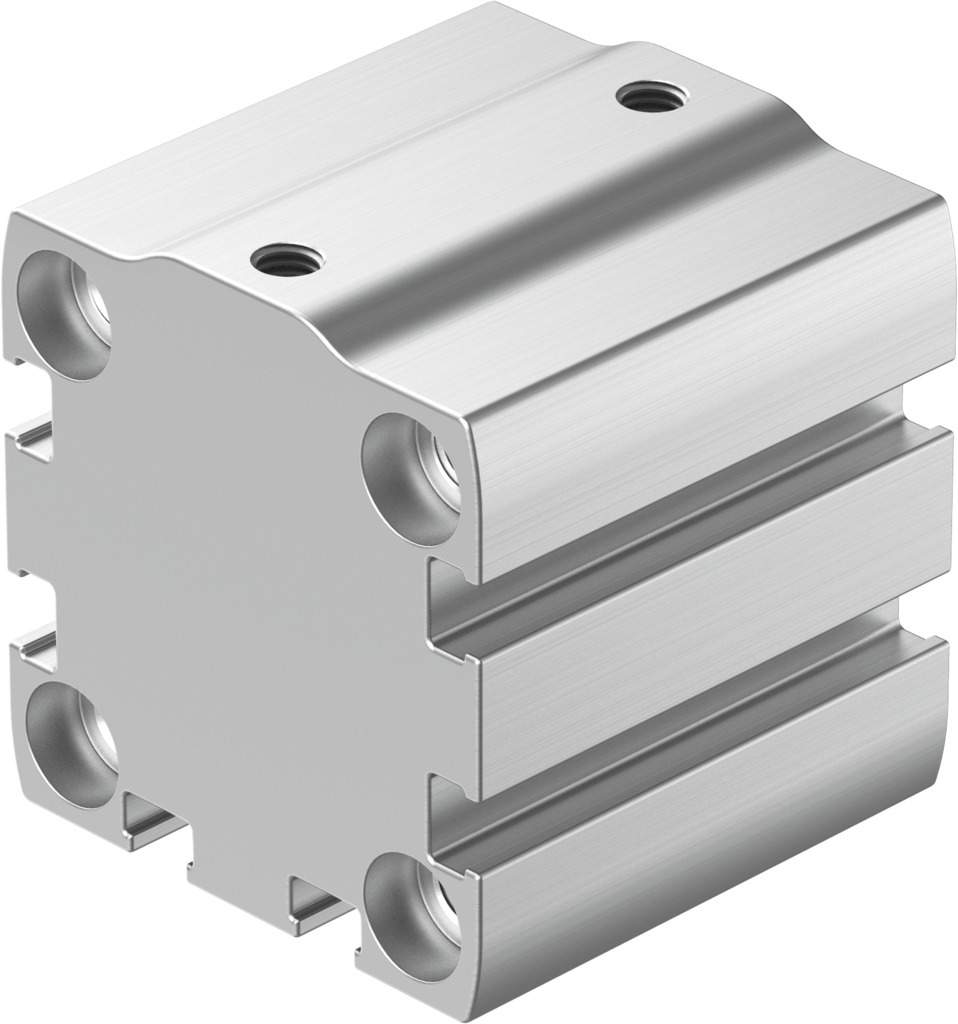

Kompaktzylinder doppeltwirkend Ø 32 mm Hub 15 mm ADN-S-32-15-I-P - Festo 8076380

Kolben-Ø 32 mm, 15 mm Hub, 483 N Vorlauf- und 415 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-32-15-I-P passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Ihre Vorteile

• Doppeltwirkend: 483 N im Vorlauf, 415 N im Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,26 J
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Der ADN-S-32-15-I-P arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Montage über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, Anbauteile kommen an die Kolbenstange mit Innengewinde des ADN-S-32-15-I-P. Für die Auslegung nennt Festo 107 g Grundgewicht und 31 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 36 g beziehungsweise 9 g hinzu.
