Kompaktzylinder doppeltwirkend Ø 25 mm Hub 10 mm ADN-S-25-10-I-P-A-F1A - Festo 8142807

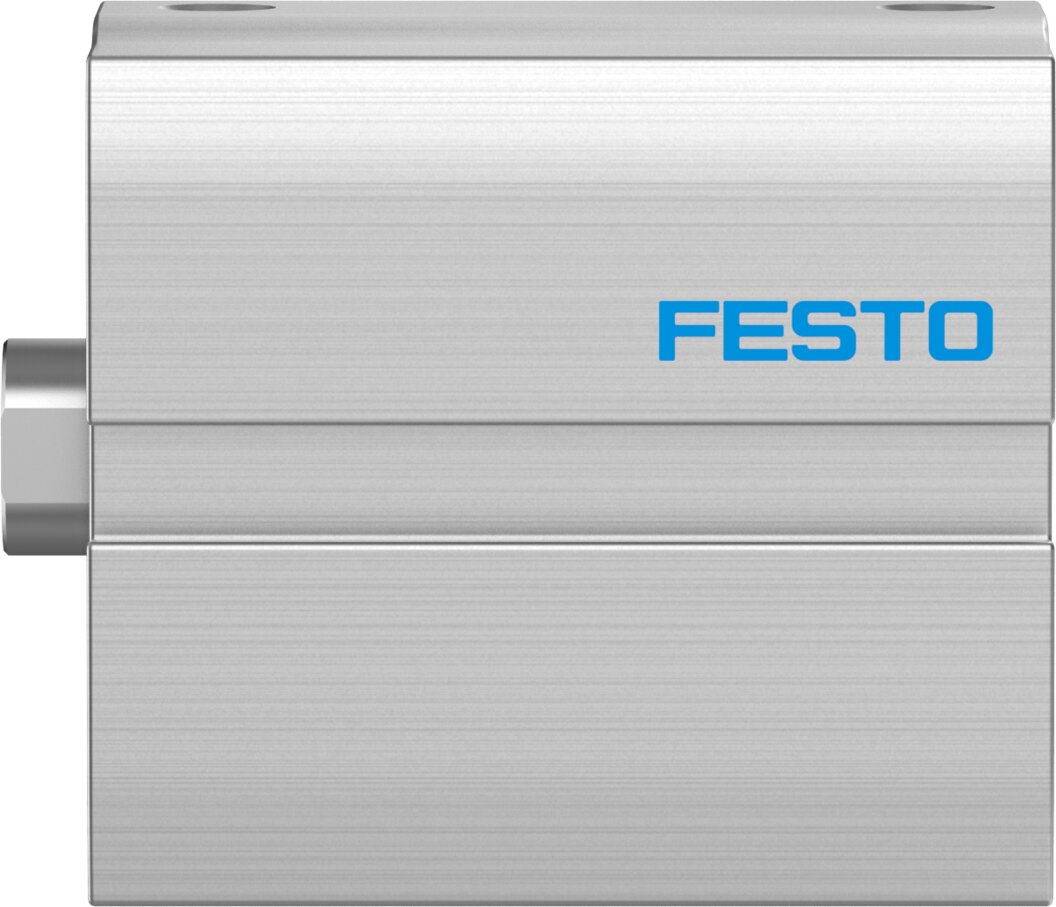

Der Festo ADN-S-25-10-I-P-A-F1A ist ein doppeltwirkender Kompaktzylinder mit Kolben-Ø 25 mm und 10 mm Hub. Bei 6 bar erreicht er 295 N Vorlauf- und 247 N Rücklaufkraft.

Ihre Vorteile

• Doppeltwirkend: 295 N im Vorlauf, 247 N im Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,3 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

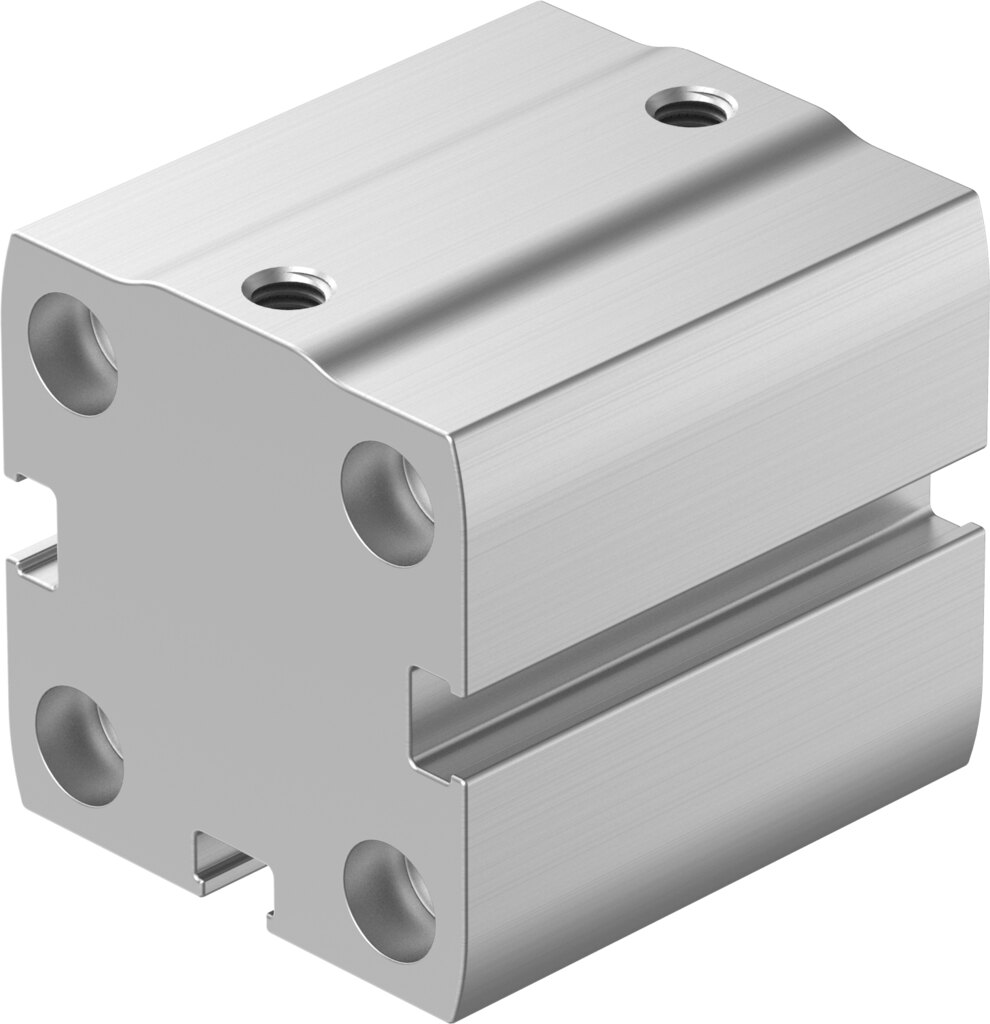

Der ADN-S-25-10-I-P-A-F1A arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Der kurze Hub von 10 mm hält die Taktzeit klein und den Luftverbrauch gering. Montage über Durchgangsbohrungen oder Innengewinde im Gehäuse, Anbauteile kommen an die Kolbenstange mit Innengewinde des ADN-S-25-10-I-P-A-F1A. Für die Auslegung nennt Festo 88 g Grundgewicht und 25 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 30 g beziehungsweise 6 g hinzu.
