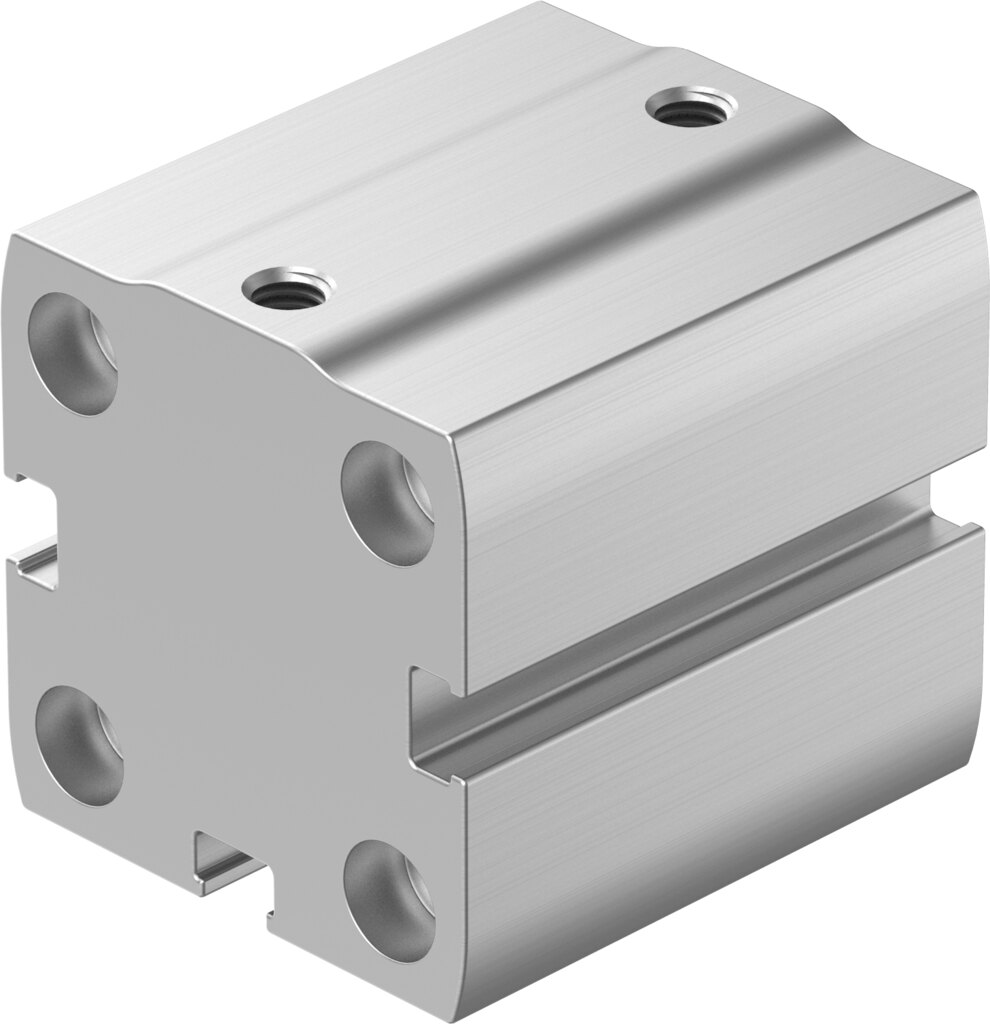

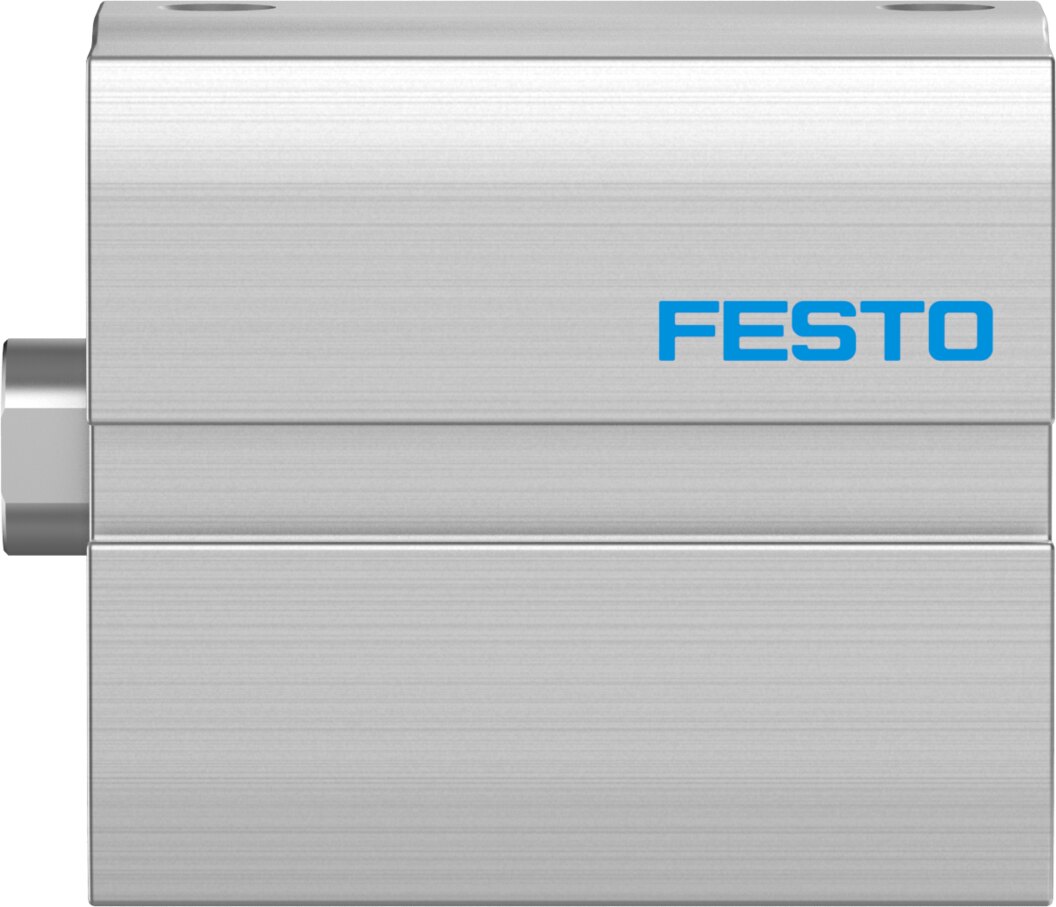

Kompaktzylinder doppeltwirkend Ø 25 mm Hub 10 mm ADN-S-25-10-I-P-A - Festo 8076360

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-25-10-I-P-A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 25 mm, Hub 10 mm, 295 N Vorlauf- und 247 N Rücklaufkraft bei 6 bar.

Vorteile

• Doppeltwirkend: 295 N im Vorlauf, 247 N im Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,3 J in den Endlagen auf
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss M5
• Flexibel einsetzbar: Betriebsdruck 0,6 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Der ADN-S-25-10-I-P-A arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Der kurze Hub von 10 mm hält die Taktzeit klein und den Luftverbrauch gering. Für die Montage nutzt der ADN-S-25-10-I-P-A Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, Luftanschluss M5. Für die Auslegung nennt Festo 88 g Grundgewicht und 25 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 30 g beziehungsweise 6 g hinzu.
