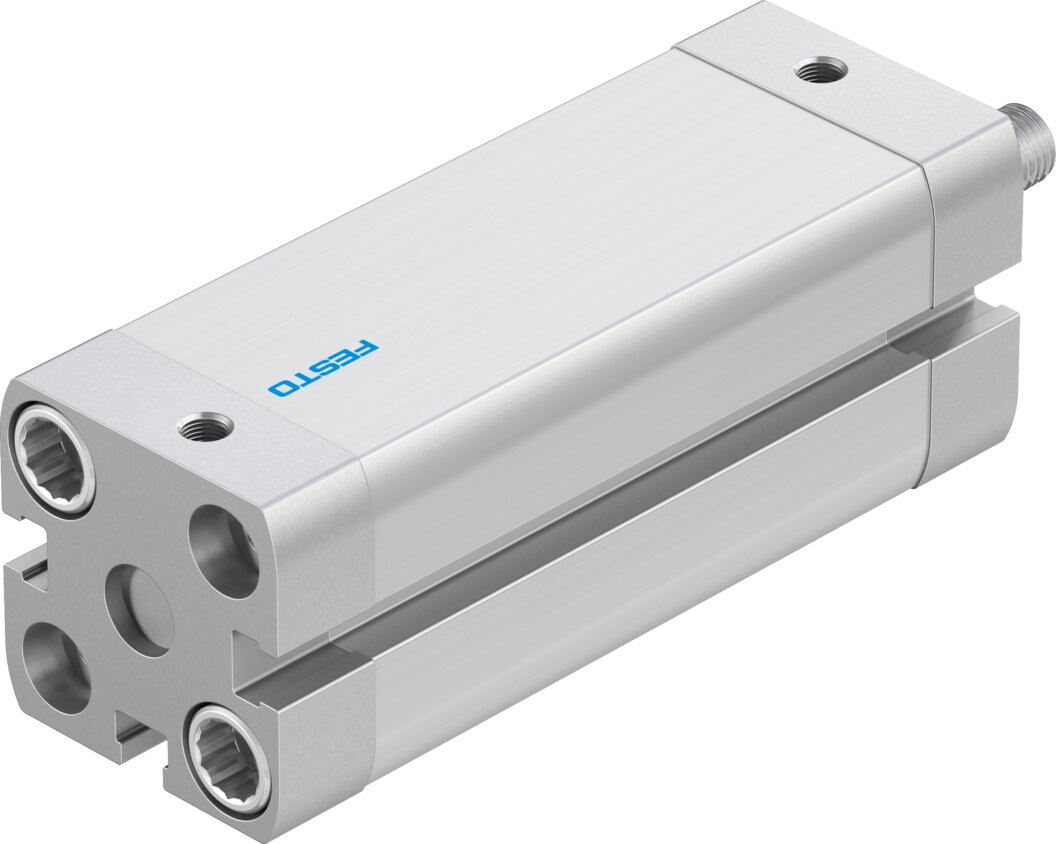

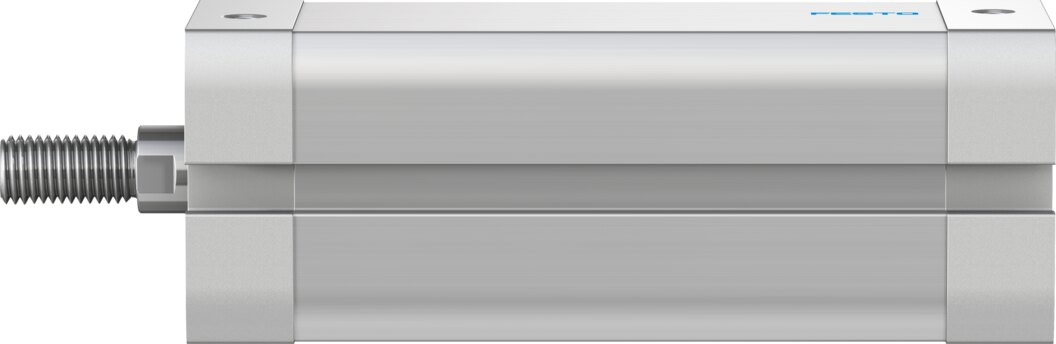

Kompaktzylinder doppeltwirkend Ø 20 mm Hub 70 mm ADN-20-70-A-PPS-A - Festo 593451

Für 70 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-20-70-A-PPS-A mit Ø 20 mm Kolben bei 6 bar eine theoretische Kraft von 188 N, im Rücklauf 141 N. Die Kolbenstange mit Außengewinde M8 nimmt Werkzeug oder Last auf, der Luftanschluss ist M5. Die Endlagen lassen sich mit Näherungsschaltern abfragen.

Vorteile

• 188 N Vorlauf und 141 N Rücklauf bei 6 bar
• Selbsteinstellende pneumatische Dämpfung PPS, 3 mm Dämpfungslänge
• Kolbenstange mit Außengewinde M8 aus hochlegiertem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Betriebsdruck 1,5 bis 10 bar
• Anschlussmaße nach ISO 21287, austauschbar mit anderen Kompaktzylindern dieser Norm

Einsatz

Typisch sind Ausstoßen, Verschieben und Positionieren von Werkstücken mit 70 mm Weg, überall dort, wo ein Normzylinder zu lang bauen würde. Der Ø 20 mm Zylinder arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] und lässt sich in beliebiger Lage einbauen.
