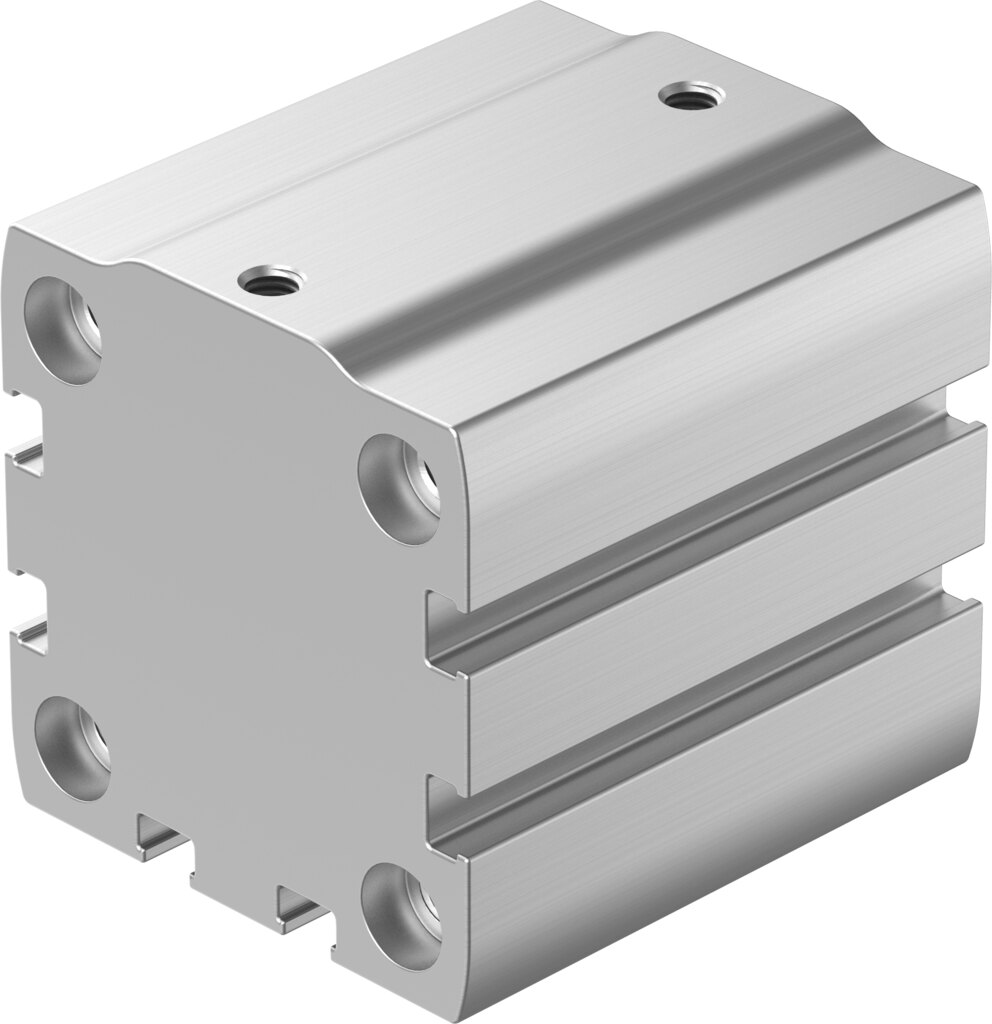

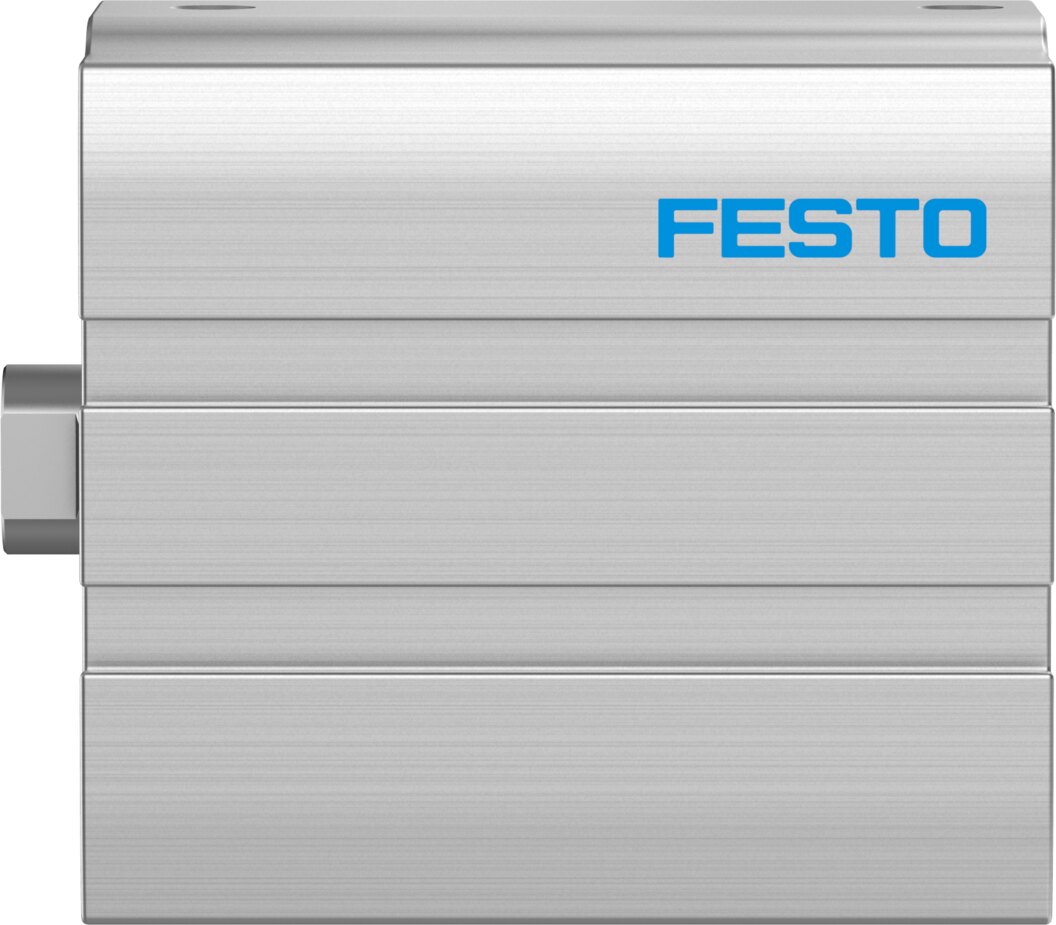

Kompaktzylinder doppeltwirkend Ø 40 mm Hub 35 mm ADN-S-40-35-I-P-A - Festo 5138612

Für 35 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-S-40-35-I-P-A mit Ø 40 mm Kolben bei 6 bar eine theoretische Kraft von 754 N, im Rücklauf 686 N. Die Last wird über die Kolbenstange mit Innengewinde angekoppelt, Druckluft kommt über M5. Näherungsschalter melden die Endlagen des Ø 40 mm Kolbens an die Steuerung.

Vorteile

• 754 N Vorlauf und 686 N Rücklauf bei 6 bar
• Elastische Endlagendämpfung P beidseitig, bis 0,7 J Aufprallenergie
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Druckbereich 0,6 bis 10 bar
• Reinraumtauglich: Klasse 5 nach ISO 14644-1

Einsatz

Der ADN-S-40-35-I-P-A übernimmt Schiebe-, Hub- und Auswerfbewegungen über 35 mm in Montageanlagen, Verpackungsmaschinen und Zuführtechnik. In beliebiger Einbaulage betrieben, verarbeitet der ADN-S-40-35-I-P-A Druckluft nach ISO 8573-1:2010 [7:4:4].
