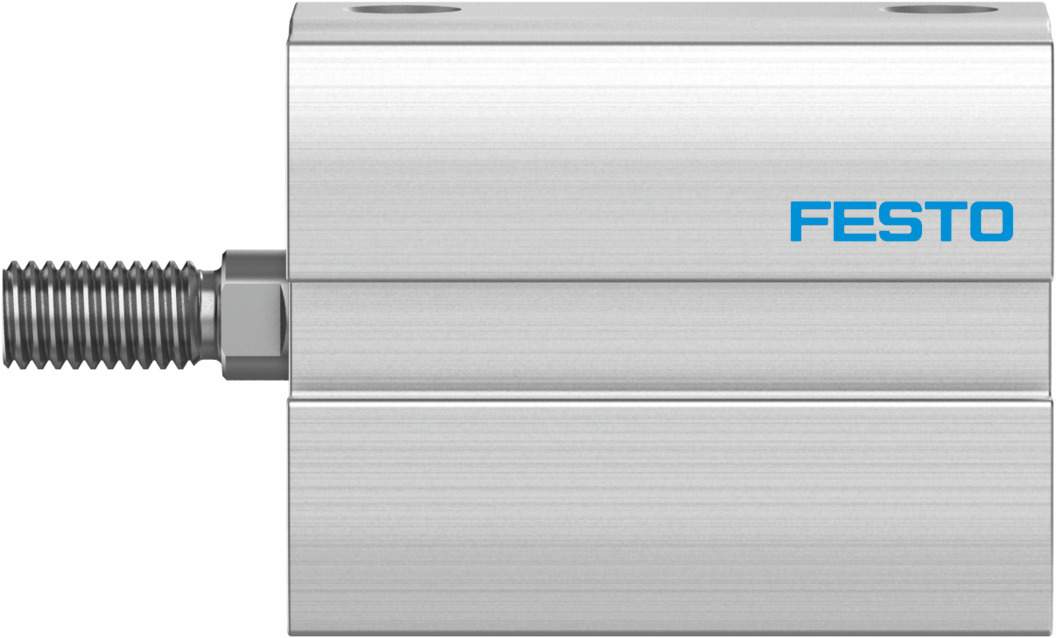

Kompaktzylinder doppeltwirkend Ø 12 mm Hub 30 mm ADN-S-12-30-A-P-A-F1A - Festo 8142581

Kolben-Ø 12 mm, 30 mm Hub, 68 N Vorlauf- und 51 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-12-30-A-P-A-F1A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile im Überblick

• Kraft in beide Richtungen: theoretisch 68 N Vorlauf und 51 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,07 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Weiter Druckbereich: 1 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

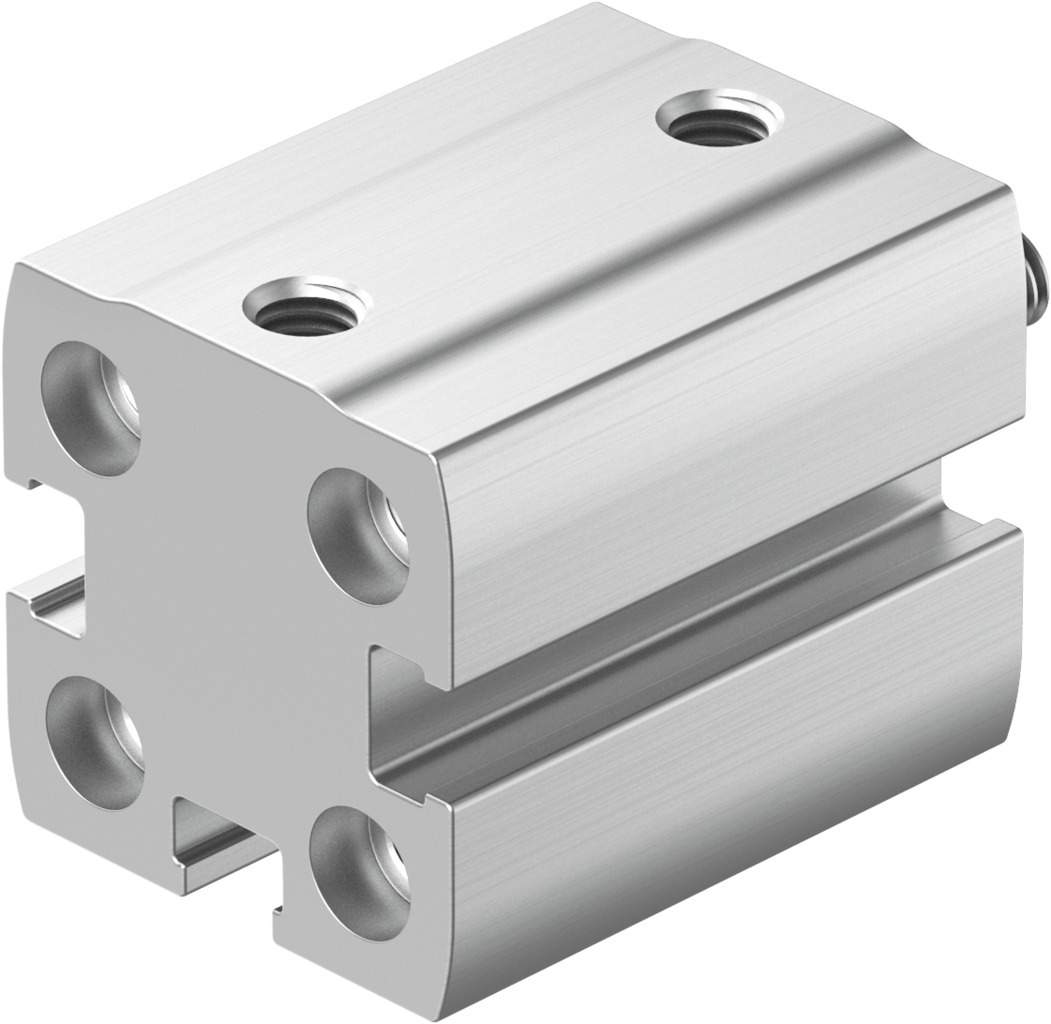

Kleinteilmontage, Bestückung und leichte Klemmaufgaben sind das Feld des ADN-S-12-30-A-P-A-F1A mit Kolben-Ø 12 mm. Befestigt wird der Ø-12-mm-Zylinder über Durchgangsbohrungen oder Innengewinde im Gehäuse, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 33 g Grundgewicht und 6 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 15 g beziehungsweise 2 g hinzu.
