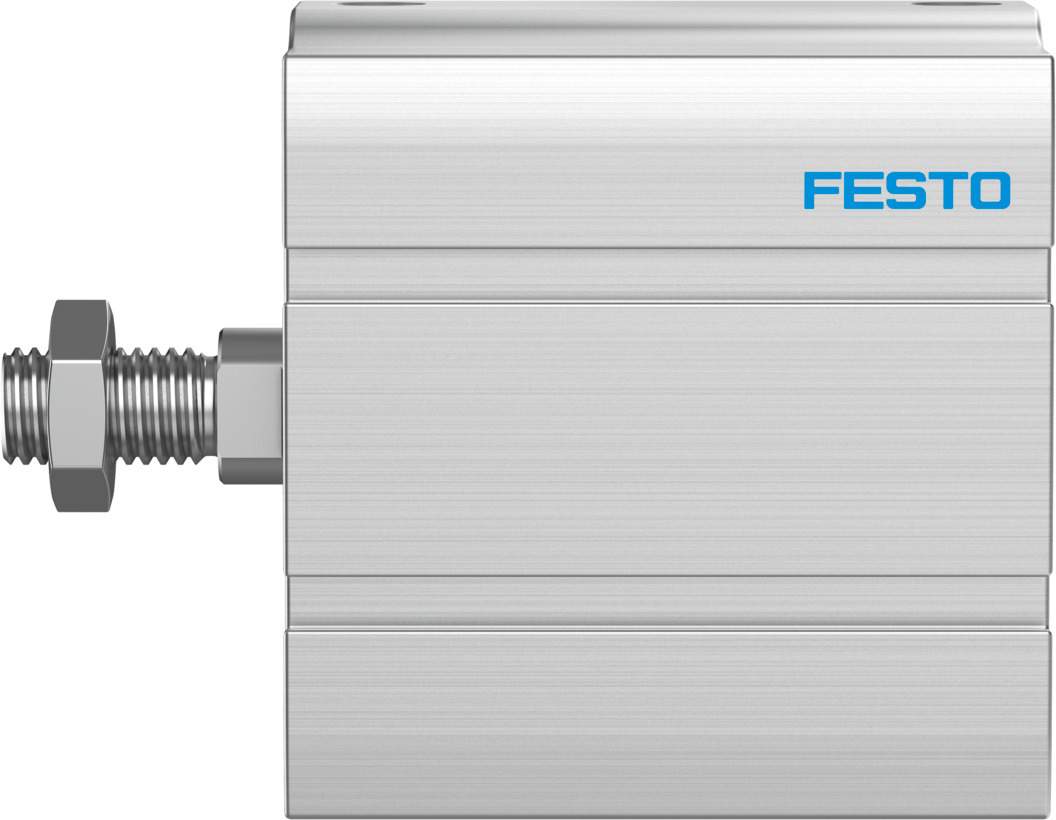

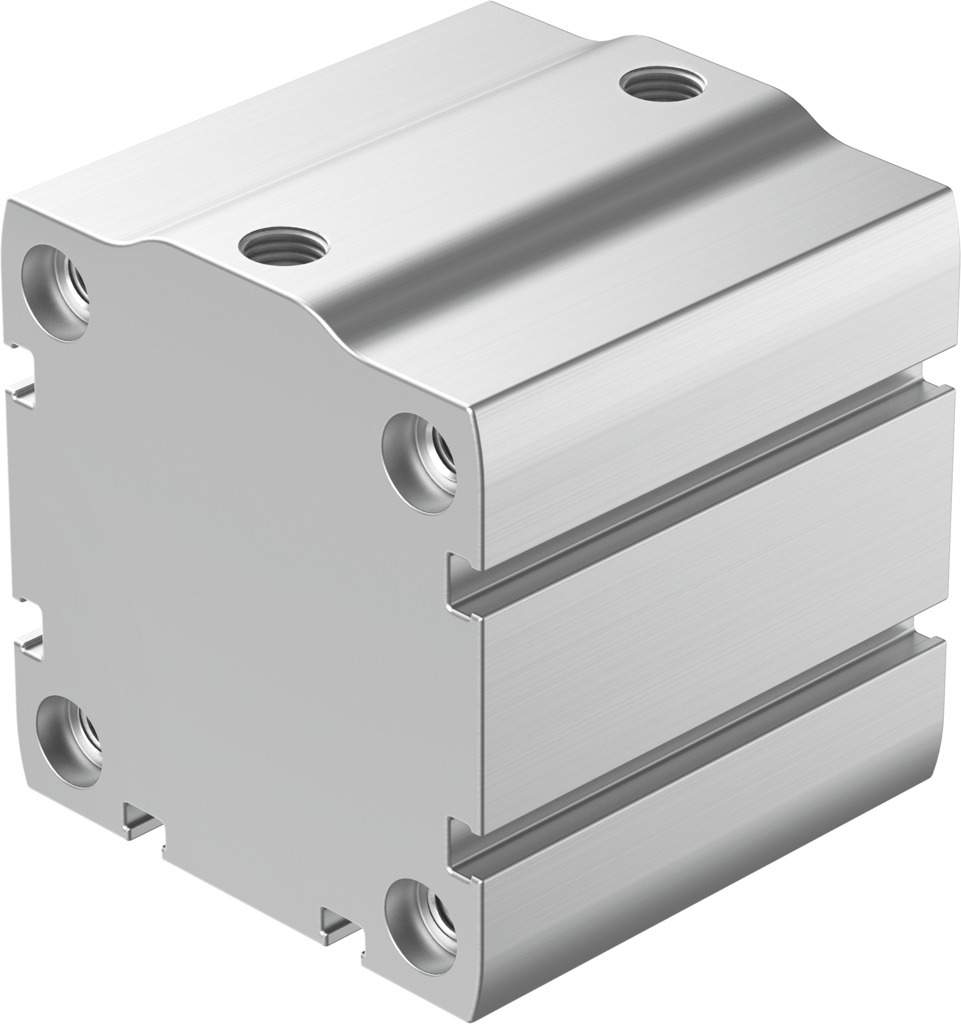

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 45 mm ADN-S-63-45-A-P-A - Festo 8092138

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-63-45-A-P-A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 63 mm, Hub 45 mm, 1870 N Vorlauf- und 1750 N Rücklaufkraft bei 6 bar.

Vorteile

• Klare Auslegung: 1870 N vorwärts und 1750 N zurück bei 6 bar laut Festo
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 1,3 J
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss G1/8
• Flexibel einsetzbar: Betriebsdruck 0,4 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Mit Kolben-Ø 63 mm deckt der ADN-S-63-45-A-P-A kraftintensive Aufgaben wie Pressen, Einpressen und Spannen schwerer Werkstücke ab. Befestigt wird der Ø-63-mm-Zylinder über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 499 g Grundgewicht und 151 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 77 g beziehungsweise 16 g hinzu.
