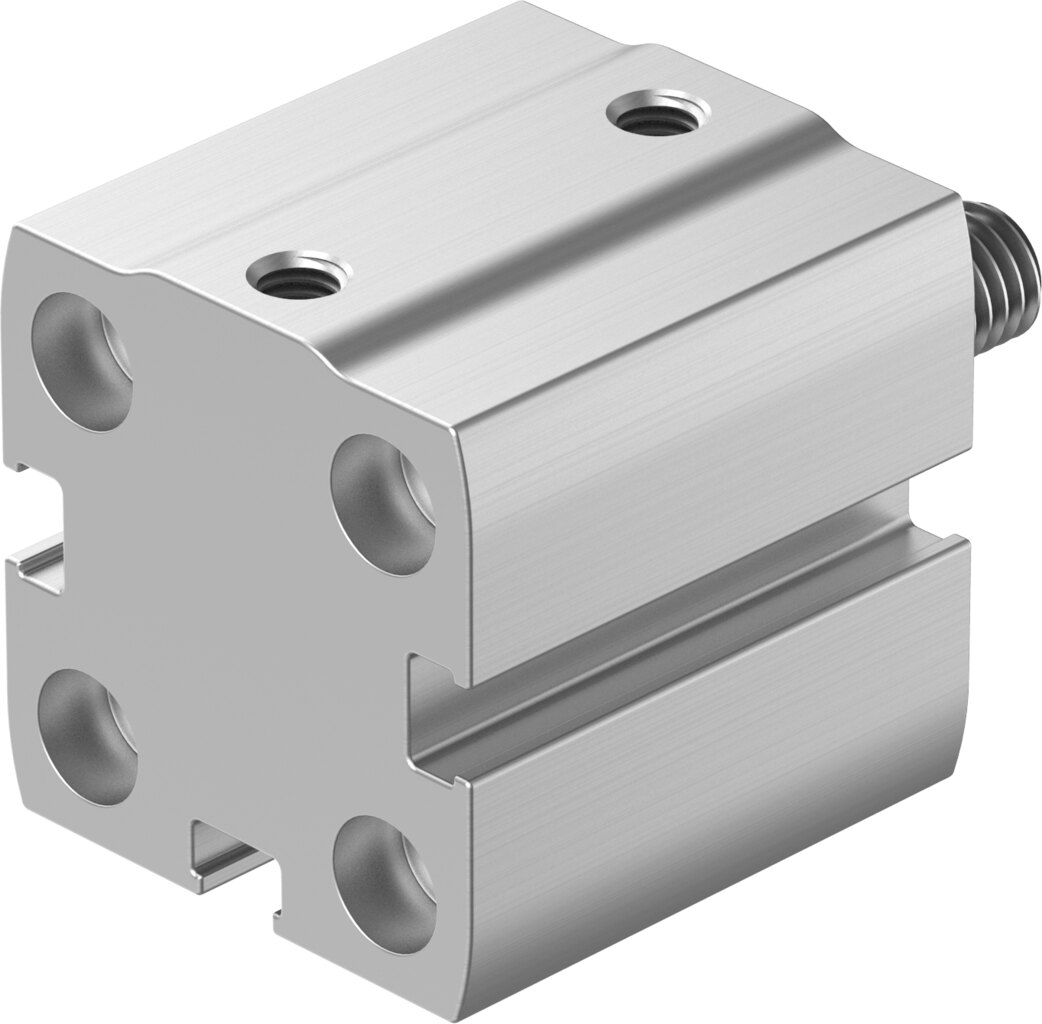

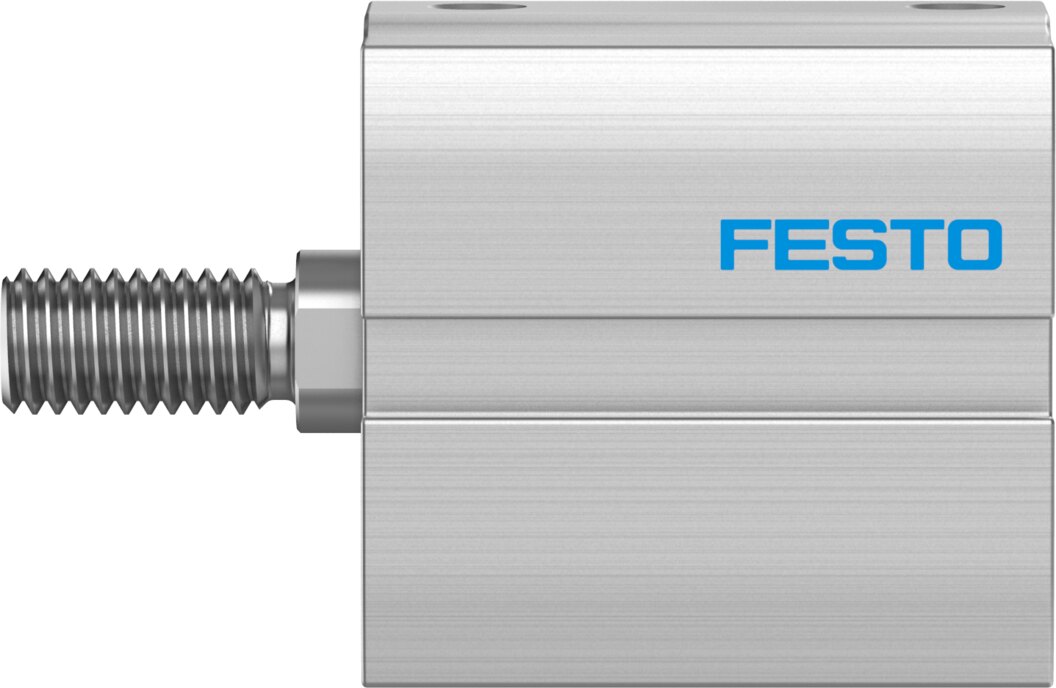

Kompaktzylinder doppeltwirkend Ø 20 mm Hub 45 mm ADN-S-20-45-A-P-A - Festo 8091434

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-20-45-A-P-A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 20 mm, Hub 45 mm, 188 N Vorlauf- und 141 N Rücklaufkraft bei 6 bar.

Vorteile

• Doppeltwirkend: 188 N im Vorlauf, 141 N im Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,2 J
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Der ADN-S-20-45-A-P-A arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Befestigt wird der Ø-20-mm-Zylinder über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 65 g Grundgewicht und 18 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 26 g beziehungsweise 6 g hinzu.
