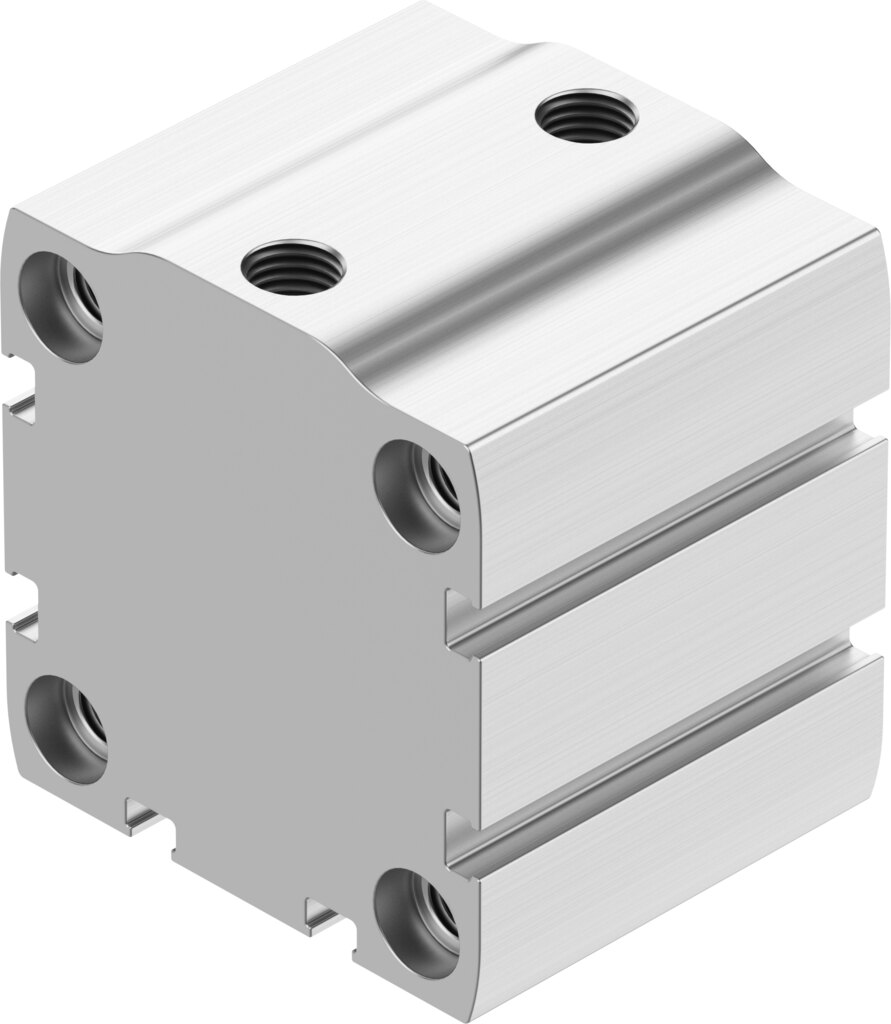

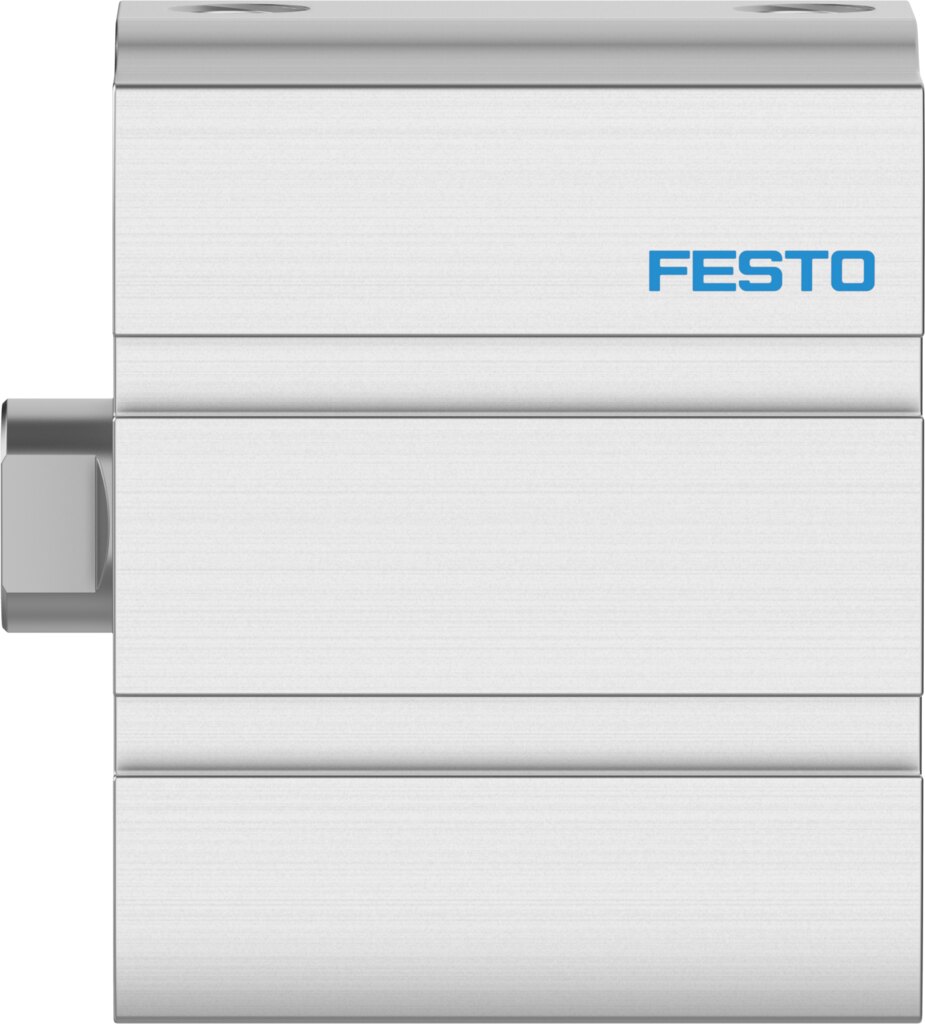

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 25 mm ADN-S-50-25-I-P - Festo 5138182

1178 N Vorschubkraft und 1057 N Rückzugskraft bei 6 bar liefert der Kompaktzylinder ADN-S-50-25-I-P, obwohl er mit Ø 50 mm Kolben und 25 mm Hub kaum Bauraum beansprucht. Die Kolbenstange mit Innengewinde nimmt Werkzeug oder Last auf, der Luftanschluss ist G1/8. Zulässig sind 0,4 bis 10 bar Betriebsdruck bei 0 bis 80 °C Umgebungstemperatur.

Vorteile

• Theoretische Kraft bei 6 bar: 1178 N vor, 1057 N zurück
• Elastische Endlagendämpfung P beidseitig, bis 0,6 J Aufprallenergie
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Druckbereich 0,4 bis 10 bar
• Reinraumtauglich: Klasse 5 nach ISO 14644-1
• LABS-konform nach VDMA24364-B2-L

Einsatz

Mit 25 mm Hub eignet sich der ADN-S-50-25-I-P für Spann-, Halte- und Stoppaufgaben in Vorrichtungen, bei denen nur wenige Millimeter Weg gebraucht werden. Der Ø 50 mm Zylinder arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] und lässt sich in beliebiger Lage einbauen.
