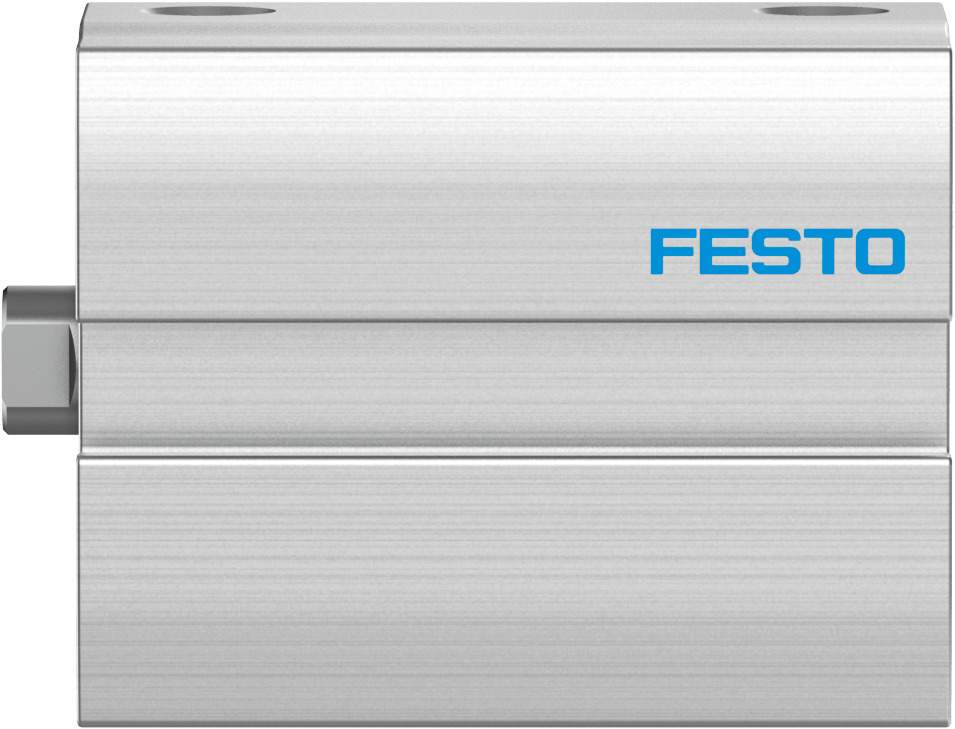

Kompaktzylinder doppeltwirkend Ø 12 mm Hub 25 mm ADN-S-12-25-I-P-A-F1A - Festo 8142566

Kolben-Ø 12 mm, 25 mm Hub, 68 N Vorlauf- und 51 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-12-25-I-P-A-F1A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Ihre Vorteile

• Klare Auslegung: 68 N vorwärts und 51 N zurück bei 6 bar laut Festo
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,07 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Flexibel einsetzbar: Betriebsdruck 1 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

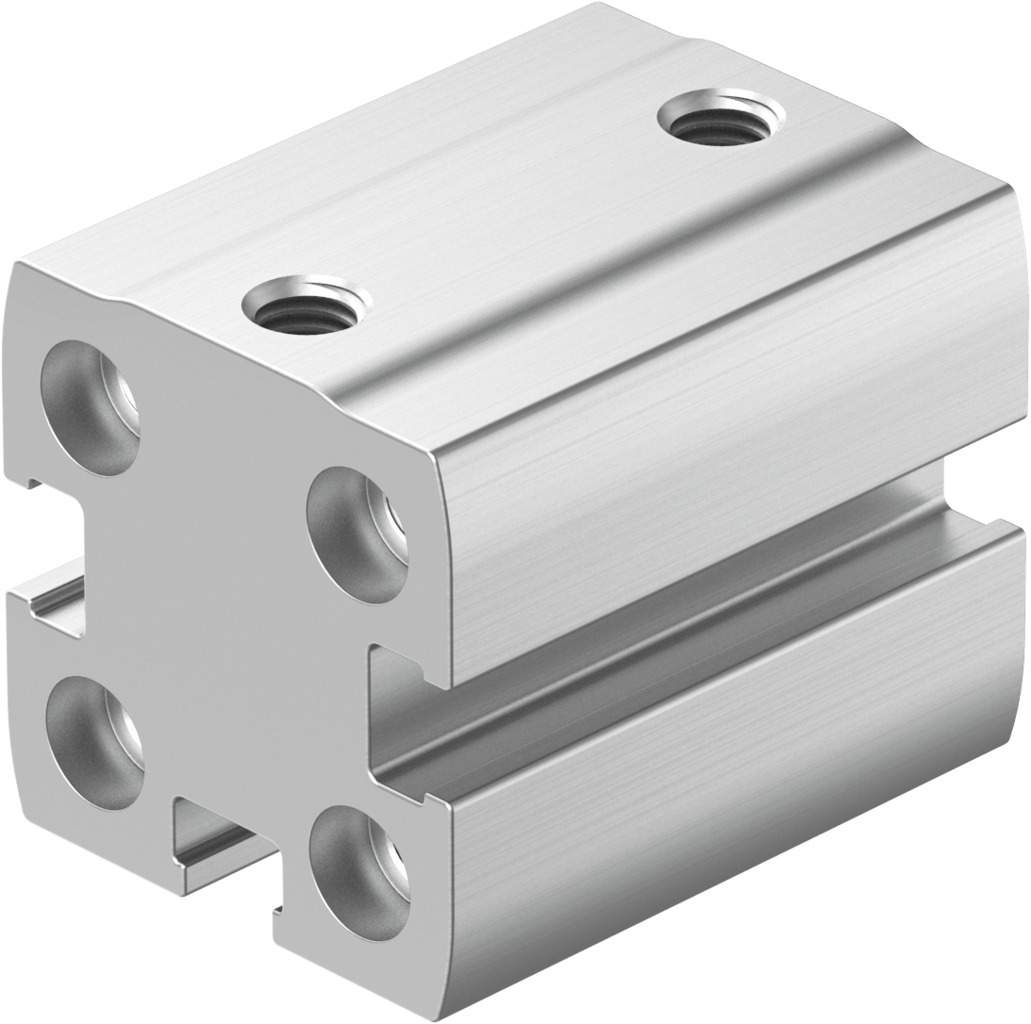

Kleinteilmontage, Bestückung und leichte Klemmaufgaben sind das Feld des ADN-S-12-25-I-P-A-F1A mit Kolben-Ø 12 mm. Befestigt wird der Ø-12-mm-Zylinder über Durchgangsbohrungen oder Innengewinde im Gehäuse, die Kolbenstange trägt Innengewinde. Für die Auslegung nennt Festo 33 g Grundgewicht und 6 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 15 g beziehungsweise 2 g hinzu.
