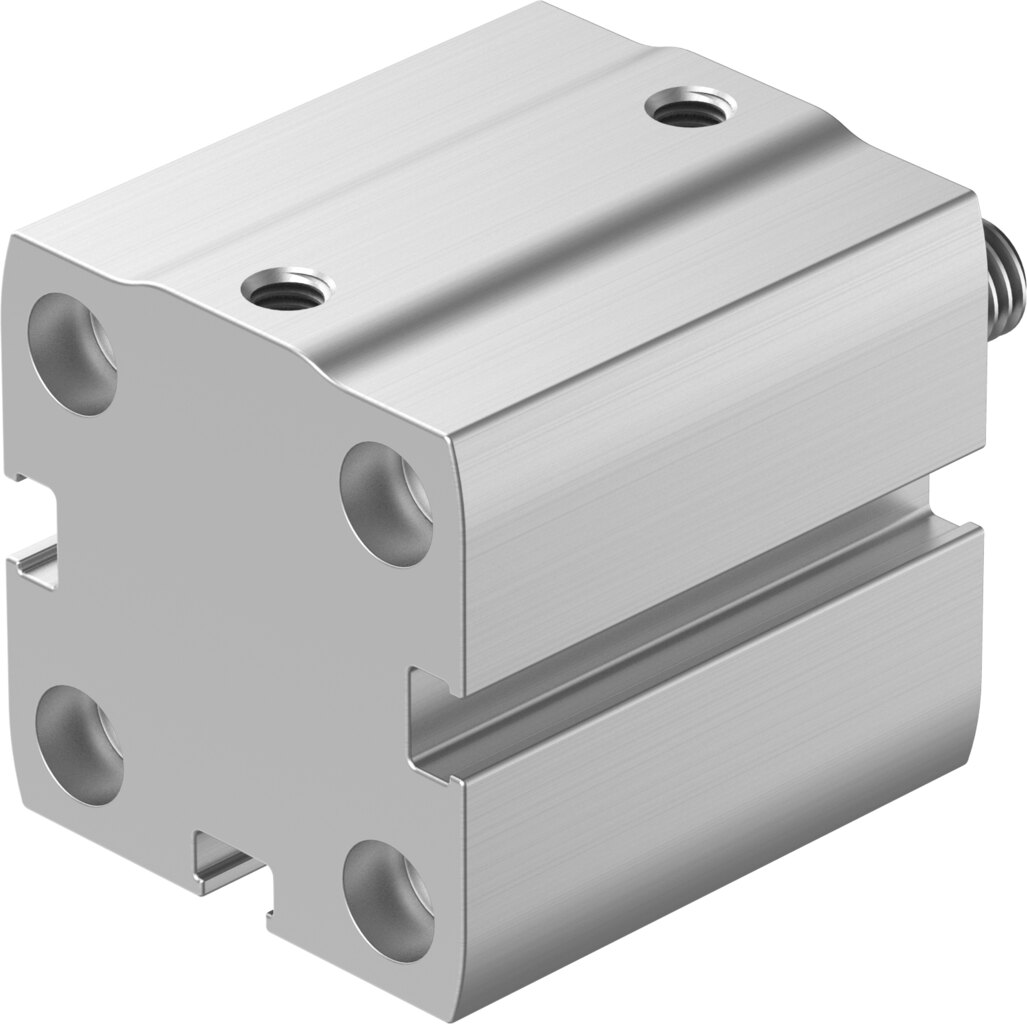

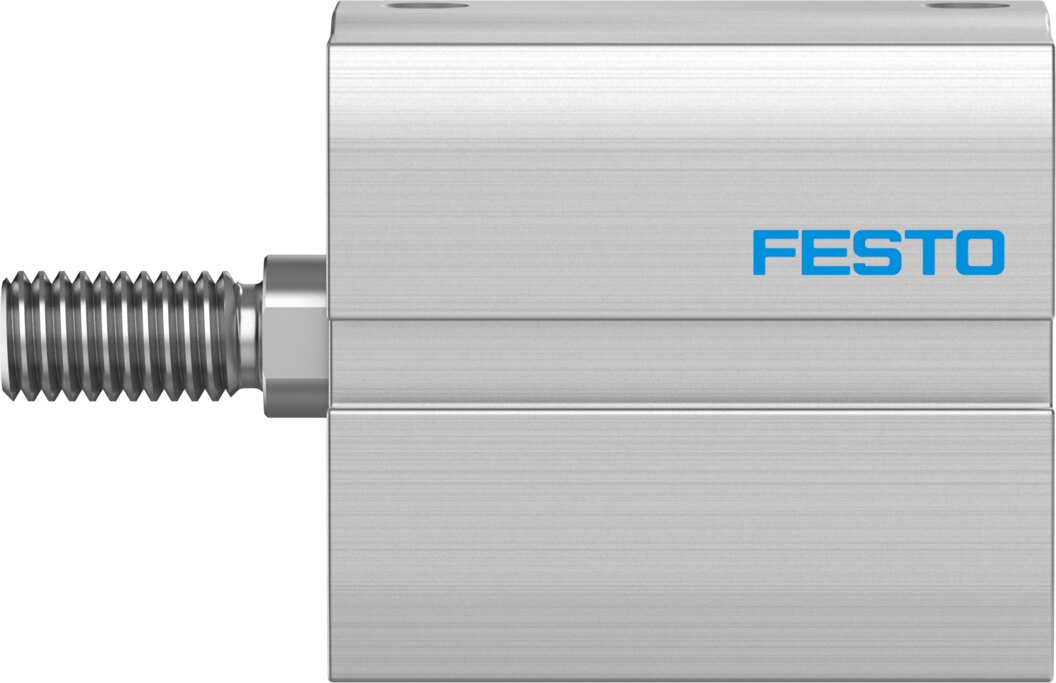

Kompaktzylinder doppeltwirkend Ø 25 mm Hub 50 mm ADN-S-25-50-A-P - Festo 8092105

Kolben-Ø 25 mm, 50 mm Hub, 295 N Vorlauf- und 247 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-25-50-A-P passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Ihre Vorteile

• Doppeltwirkend: 295 N im Vorlauf, 247 N im Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,18 J in den Endlagen auf
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Der ADN-S-25-50-A-P arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Montage über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, Anbauteile kommen an die Kolbenstange mit Außengewinde des ADN-S-25-50-A-P. Für die Auslegung nennt Festo 70 g Grundgewicht und 17 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 30 g beziehungsweise 6 g hinzu.
