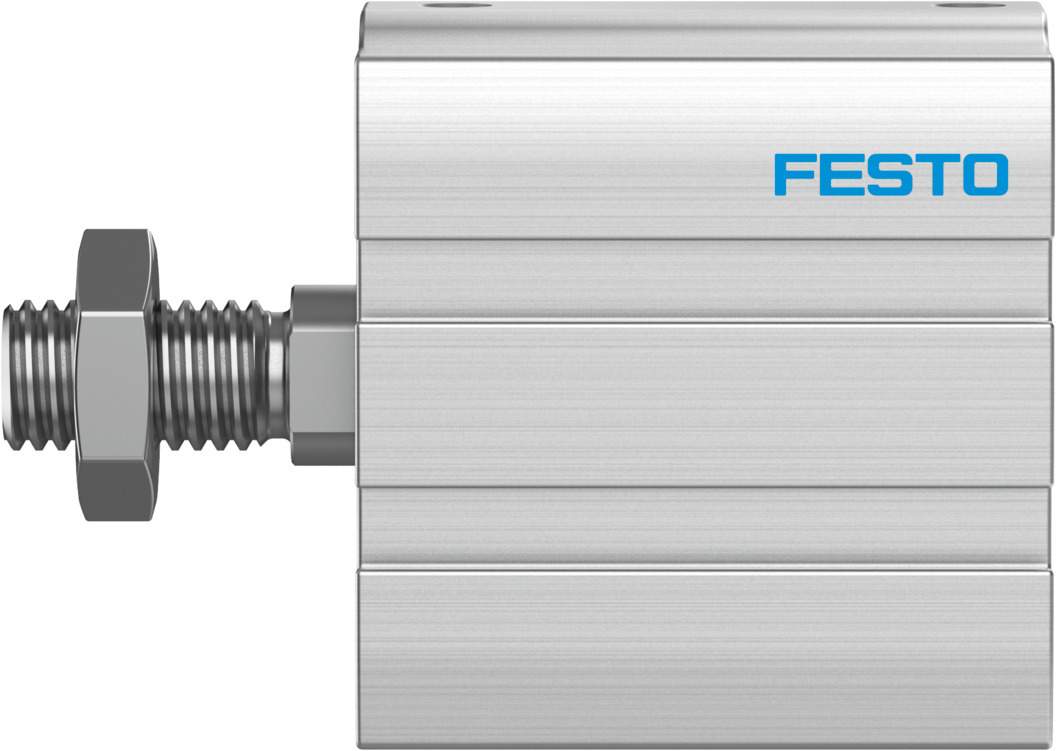

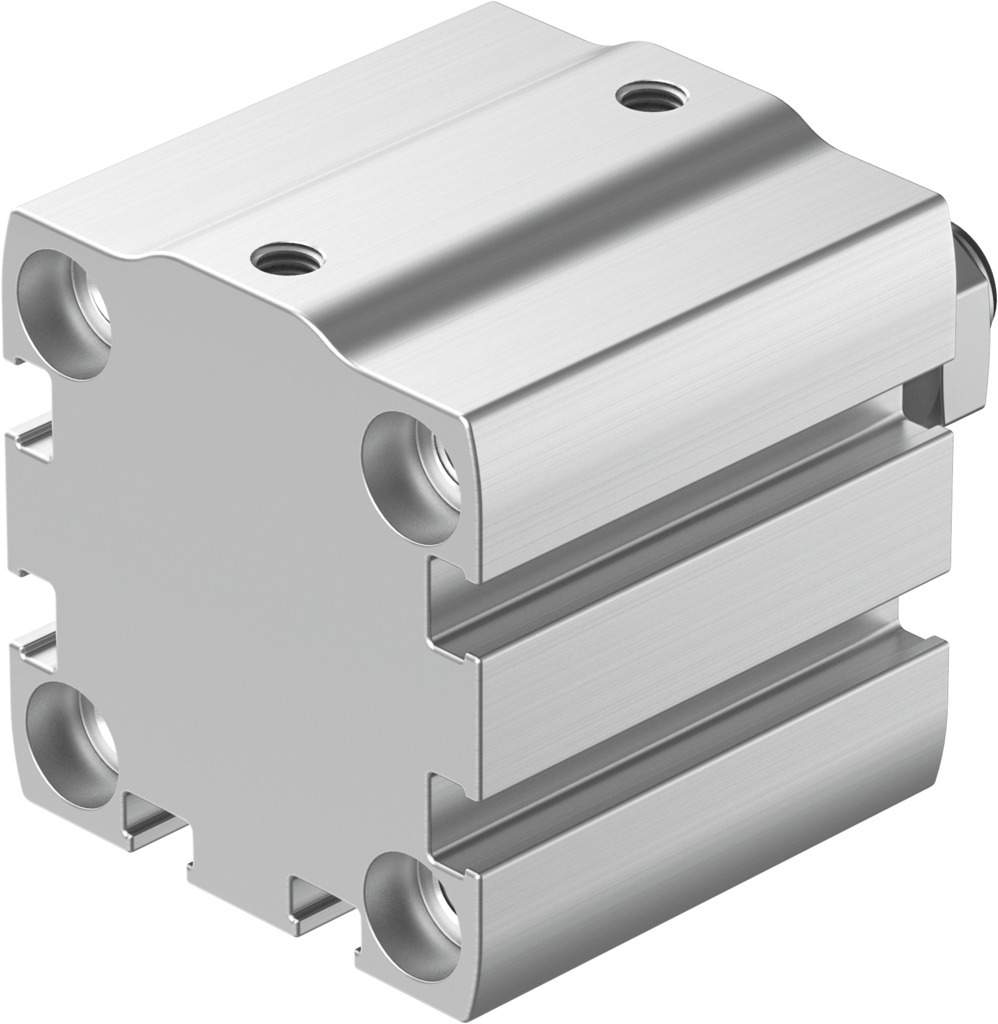

Kompaktzylinder doppeltwirkend Ø 32 mm Hub 25 mm ADN-S-32-25-A-P - Festo 8091467

Kolben-Ø 32 mm, 25 mm Hub, 483 N Vorlauf- und 415 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-32-25-A-P passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Ihre Vorteile

• Kraft in beide Richtungen: theoretisch 483 N Vorlauf und 415 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,26 J in den Endlagen auf
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Der ADN-S-32-25-A-P arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Für die Montage nutzt der ADN-S-32-25-A-P Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, Luftanschluss M5. Für die Auslegung nennt Festo 107 g Grundgewicht und 31 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 36 g beziehungsweise 9 g hinzu.
