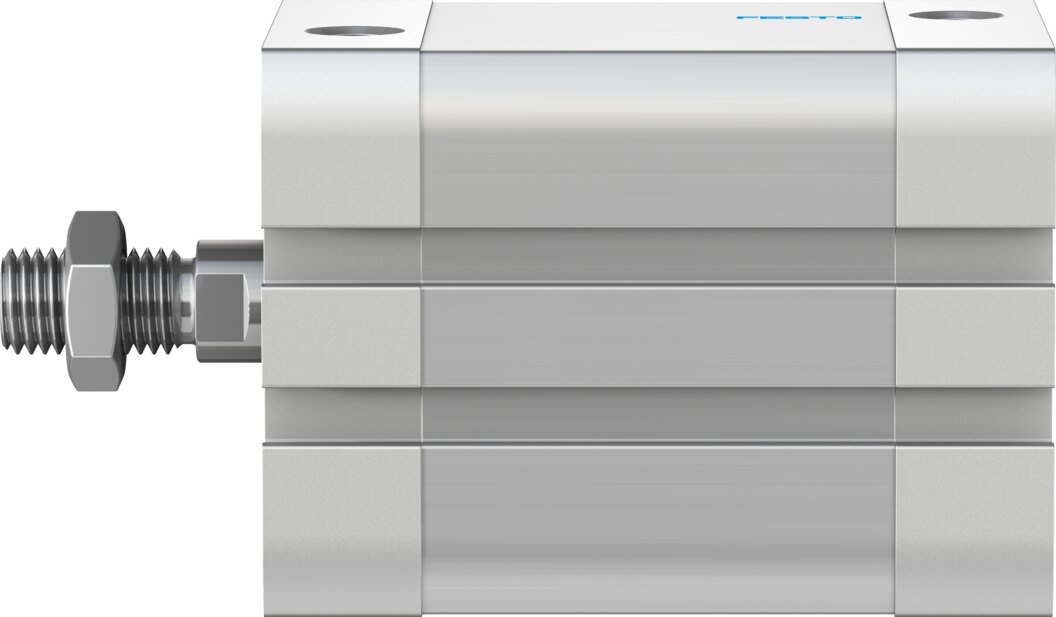

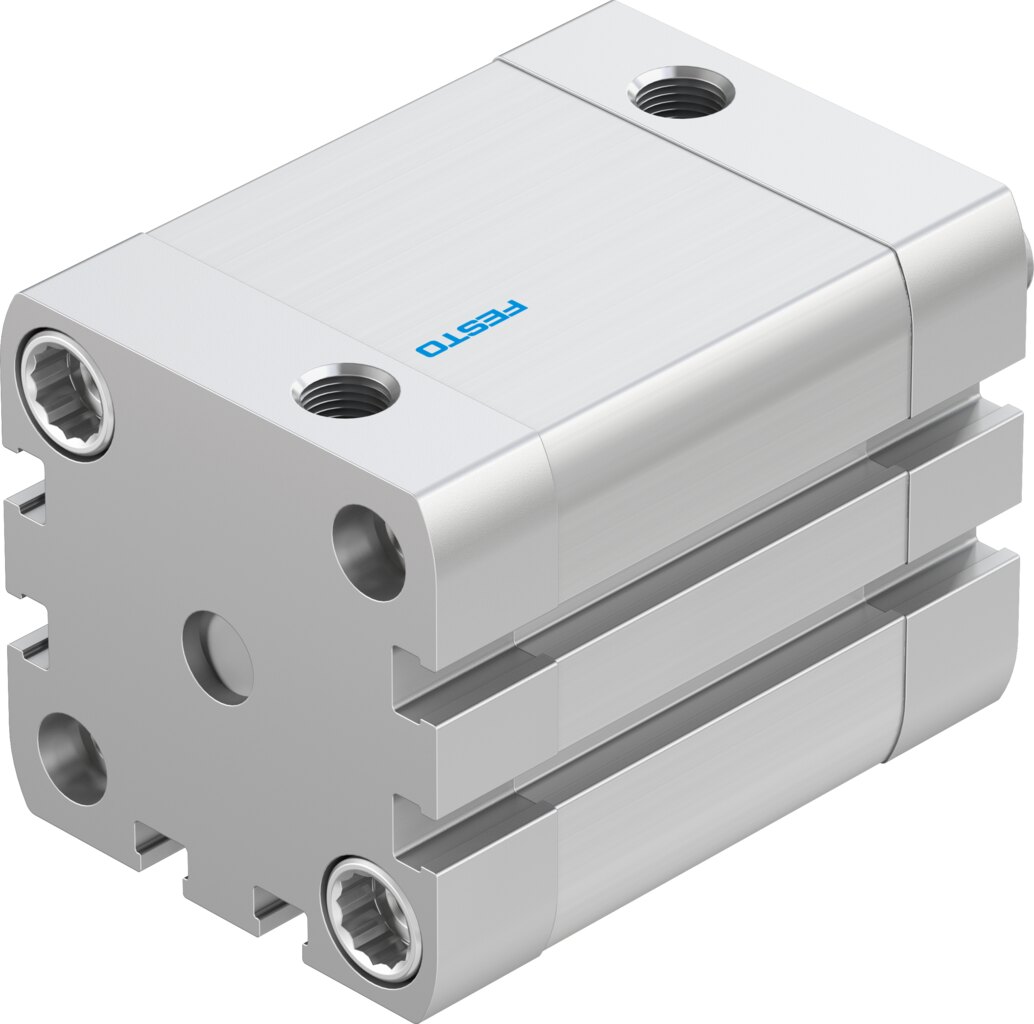

Kompaktzylinder doppeltwirkend Ø 40 mm Hub 35 mm ADN-40-35-A-P-A - Festo 8179031

Für Vorrichtungen mit knappem Bauraum ist der Kompaktzylinder ADN-40-35-A-P-A gemacht: Kolben-Ø 40 mm, Hub 35 mm, 754 N Vorlaufkraft bei 6 bar. Die Kolbenstange endet in einem M10x1,25-Außengewinde.

Vorteile

• Elastische Dämpfungsringe an beiden Enden, zulässige Aufprallenergie 0,7 J
• Theoretische Kraft bei 6 bar: 754 N im Vorlauf, 686 N im Rücklauf
• Abmessungen nach ISO 21287, genormtes Befestigungszubehör passt direkt
• Reinraumtauglich, Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B1/B2-L
• Betriebsdruck 0,6 bis 10 bar, Umgebungstemperatur -20 bis 80 °C
• Befestigung über Durchgangsbohrungen oder Innengewinde im Deckel, Anschluss G1/8

Einsatz

Im Werkzeug- und Vorrichtungsbau setzt der ADN-40-35-A-P-A kurze Hübe von 35 mm mit 754 N um. Er arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei 0,6 bis 10 bar, geölter Betrieb ist möglich.
