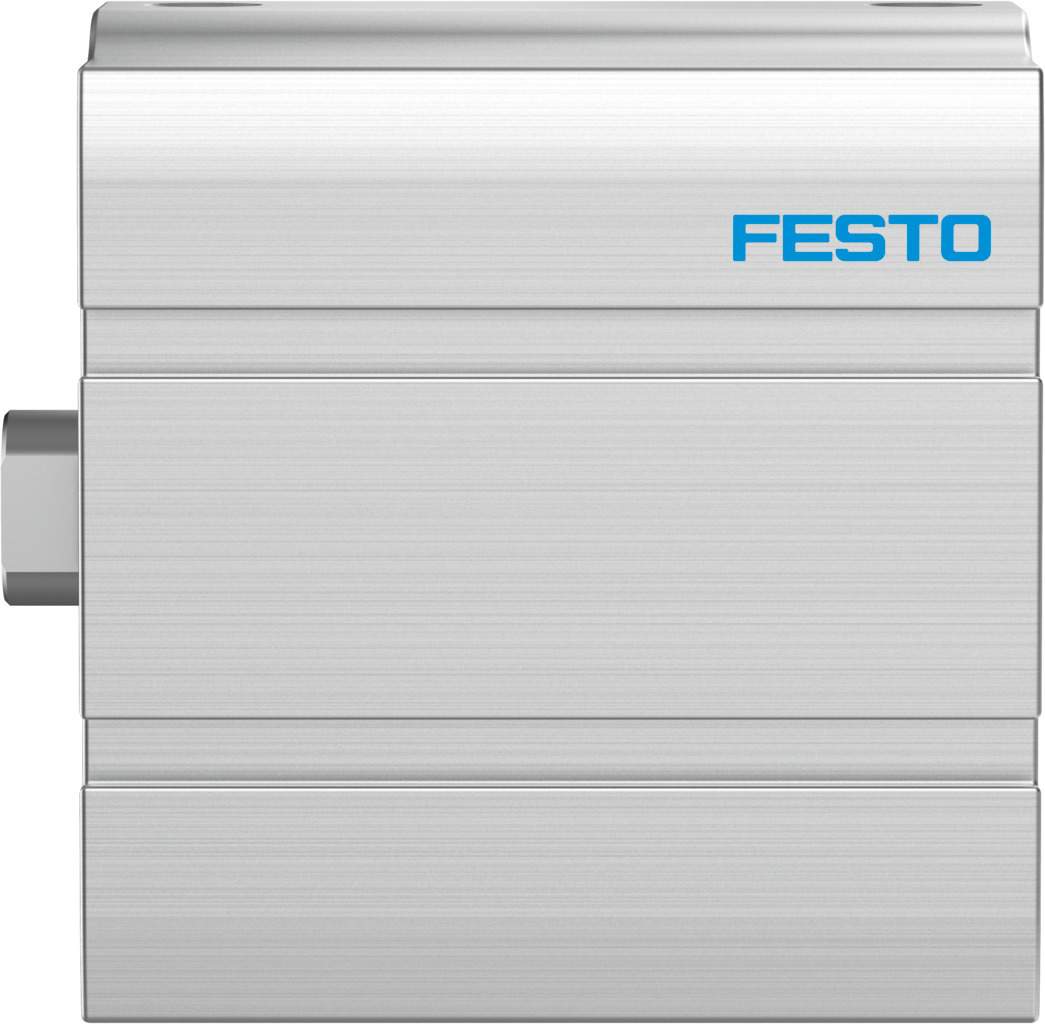

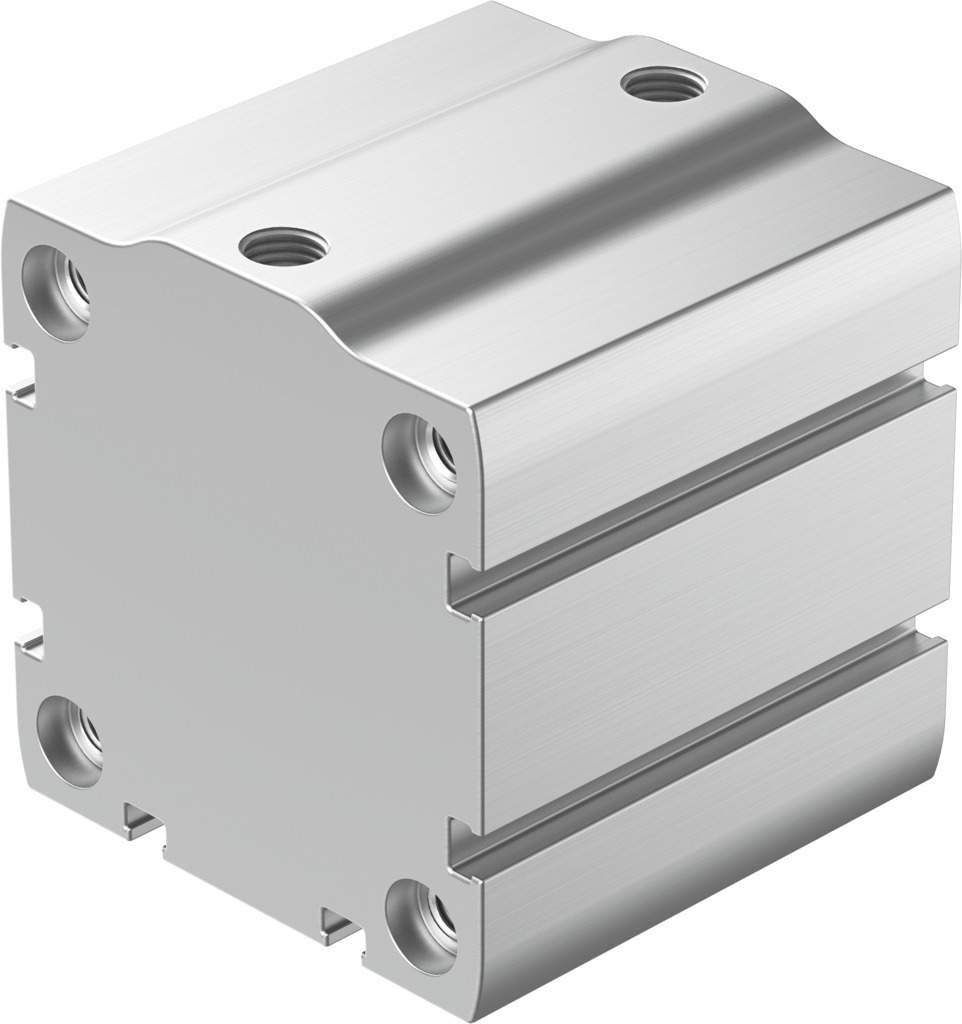

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 30 mm ADN-S-63-30-I-P-A - Festo 5132668

1870 N Vorschubkraft und 1750 N Rückzugskraft bei 6 bar liefert der Kompaktzylinder ADN-S-63-30-I-P-A, obwohl er mit Ø 63 mm Kolben und 30 mm Hub kaum Bauraum beansprucht. Die Kolbenstange mit Innengewinde nimmt Werkzeug oder Last auf, der Luftanschluss ist G1/8. Betriebsdruck 0,4 bis 10 bar, Umgebungstemperatur 0 bis 80 °C.

Vorteile

• Theoretische Kraft bei 6 bar: 1870 N vor, 1750 N zurück
• Dämpfung P: elastische Ringe an beiden Enden für 1,3 J
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Betriebsdruck 0,4 bis 10 bar
• LABS-konform nach VDMA24364-B2-L

Einsatz

Typisch sind Ausstoßen, Verschieben und Positionieren von Werkstücken mit 30 mm Weg, überall dort, wo ein Normzylinder zu lang bauen würde. Betriebsmedium für den ADN-S-63-30-I-P-A ist Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.
