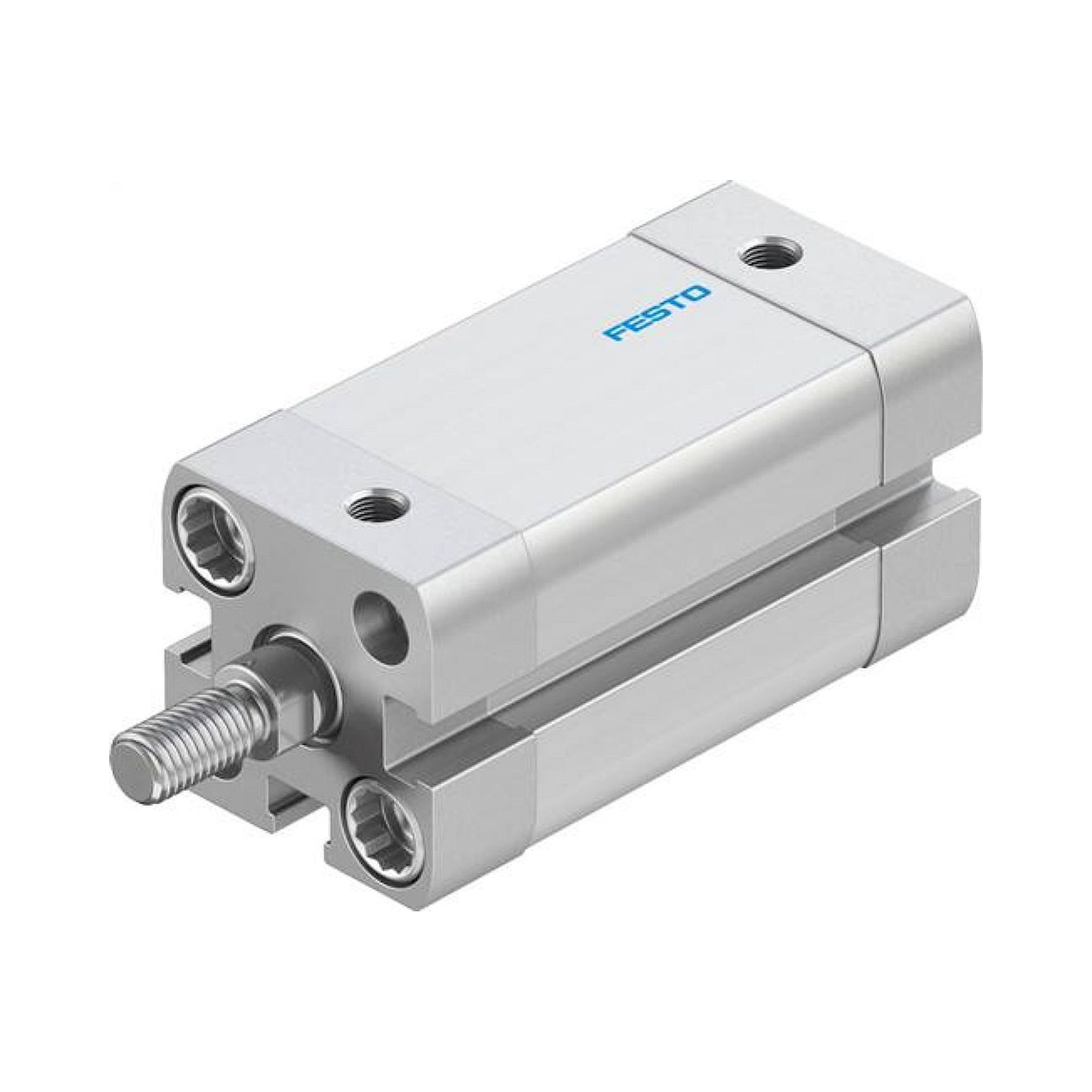

Kompaktzylinder ADN-32- - - Festo 536267
Netto
zzgl. MwSt.
100,25 € inkl. 19 % MwSt., zzgl. Versand
84,24 €
Artikel
FES-536267
Hersteller-Nr.
ADN-32- -
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Hub | 1 ... 400 mm |
|---|---|
| Kolben-Ø | 32 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig, selbsteinstellende pneumatische Endlagendämpfung |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 21287 |
| Konstruktiver Aufbau | Kolben, Kolbenstange, Profilrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Hubeinstellung ausfahrend, Hubeinstellung ausfahrend/vorne, Schweißspritzerschutz, Innengewinde an der Kolbenstange, Kolbenstange mit Aussensechskant, Modul zum erreichen einer definierten Endlage bei Druckausfall, Querkraft erhöht, Hoher Korrosionsschutz, Verstärkte Kolbenstange, Konstante langsame Bewegung, Reibungsarm, Durchgehende Kolbenstange, Durchgehende, hohle Kolbenstange, Temperaturbereich 0 bis + 150 °C, Temperaturbereich -40 bis + 80 °C, Zusätzliche PTFE Kolbenführung |
| Betriebsdruck | 0,6 ... 10 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Ex-Schutz Zulassung außerhalb der EU | EPL Gb (GB) |
| Explosionsschutz | Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung, 2 - mäßige Korrosionsbeanspruchung, 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L, VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -40 ... 120 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 415 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 415 ... 483 N |
| Gewichtszuschlag pro 10 mm Kolbenstangenverlängerung | 9 g |
| Gewichtszuschlag pro 10 mm Kolbenstangengewindeverlängerung | 6 g |
| Befestigungsart | mit Durchgangsbohrung, mit Innengewinde, mit Zubehör |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Bundschrauben | Stahl |
| Werkstoff Deckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Gewicht | 0,31 kg |
| Hersteller | Festo |
| Hersteller-Nr. | ADN-32- - |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
