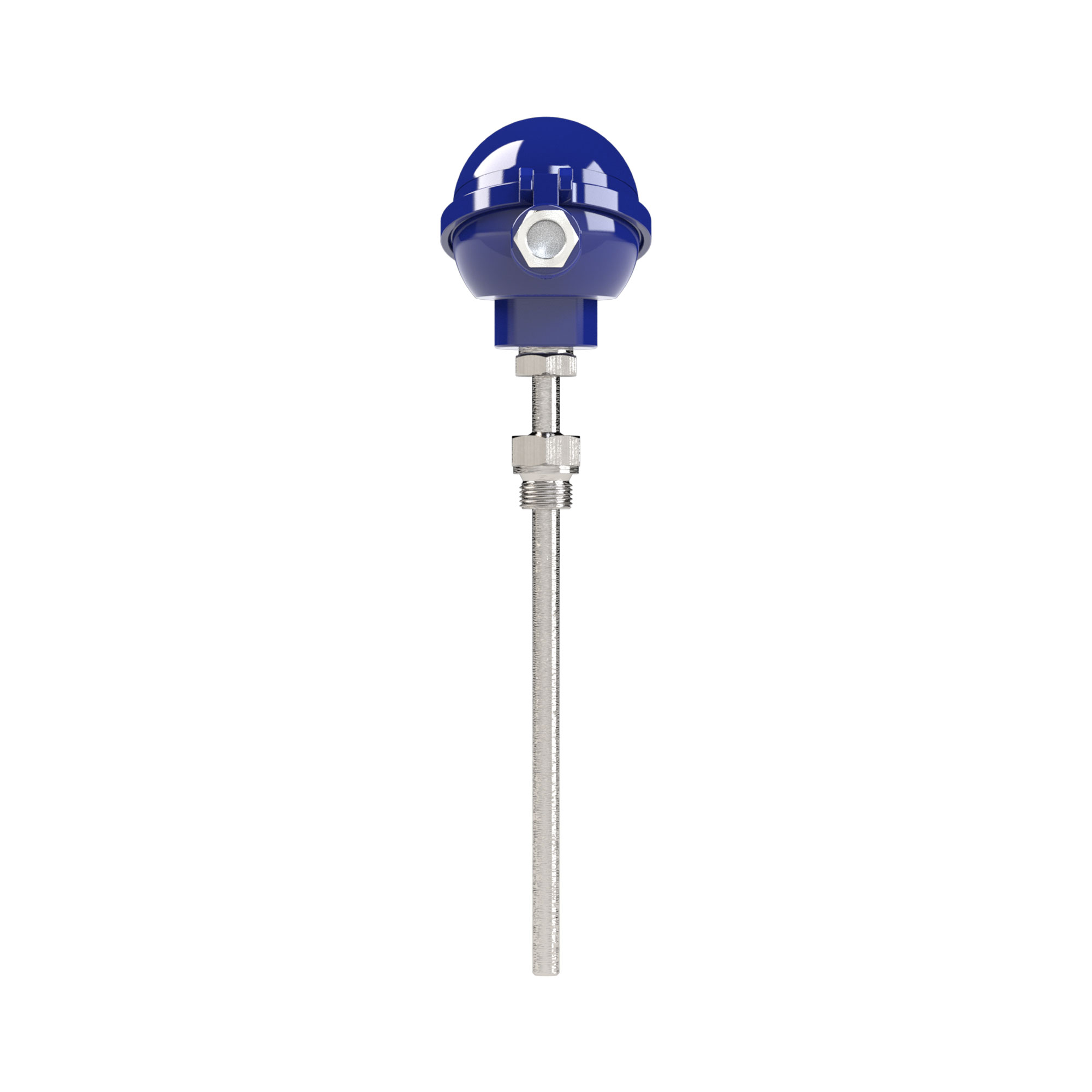

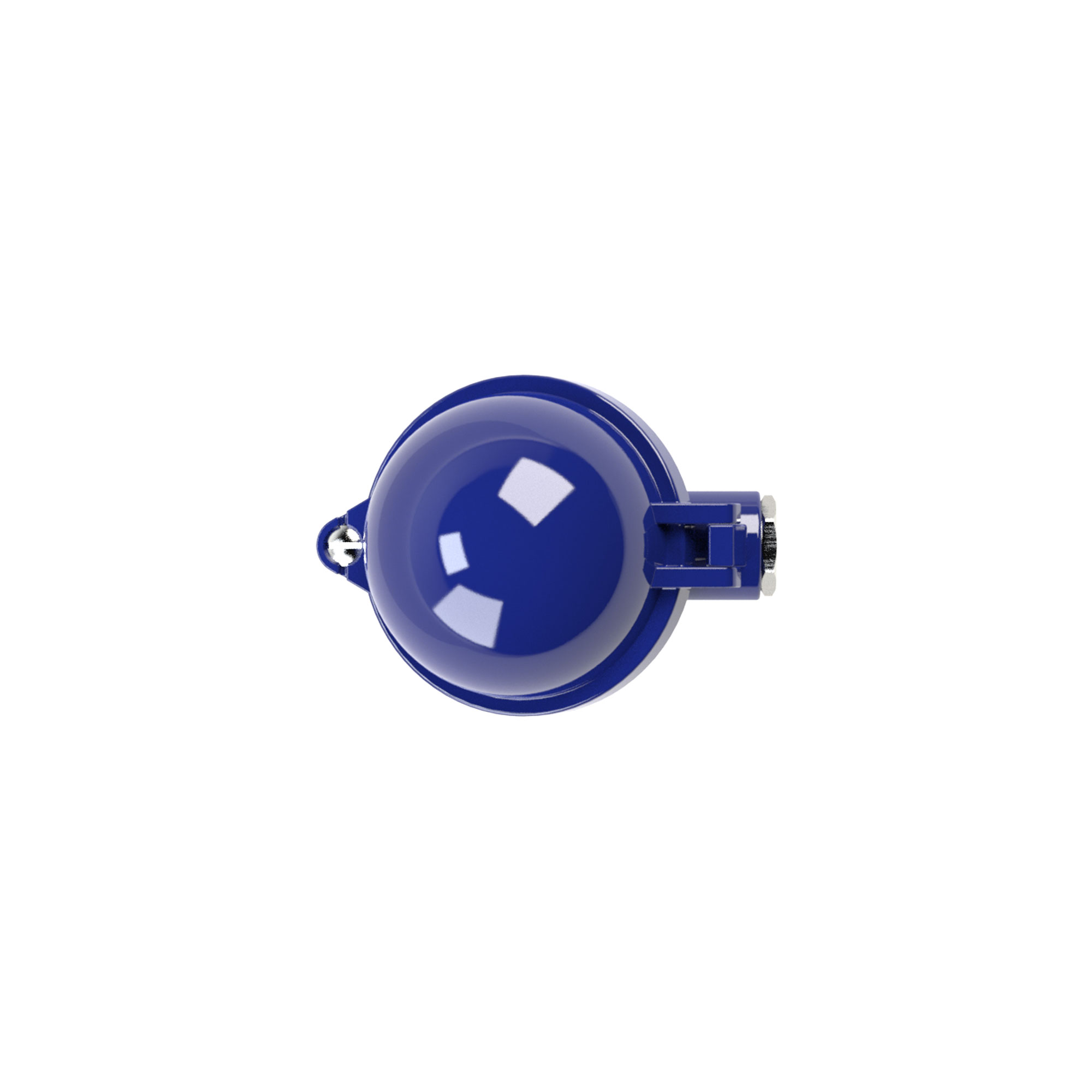

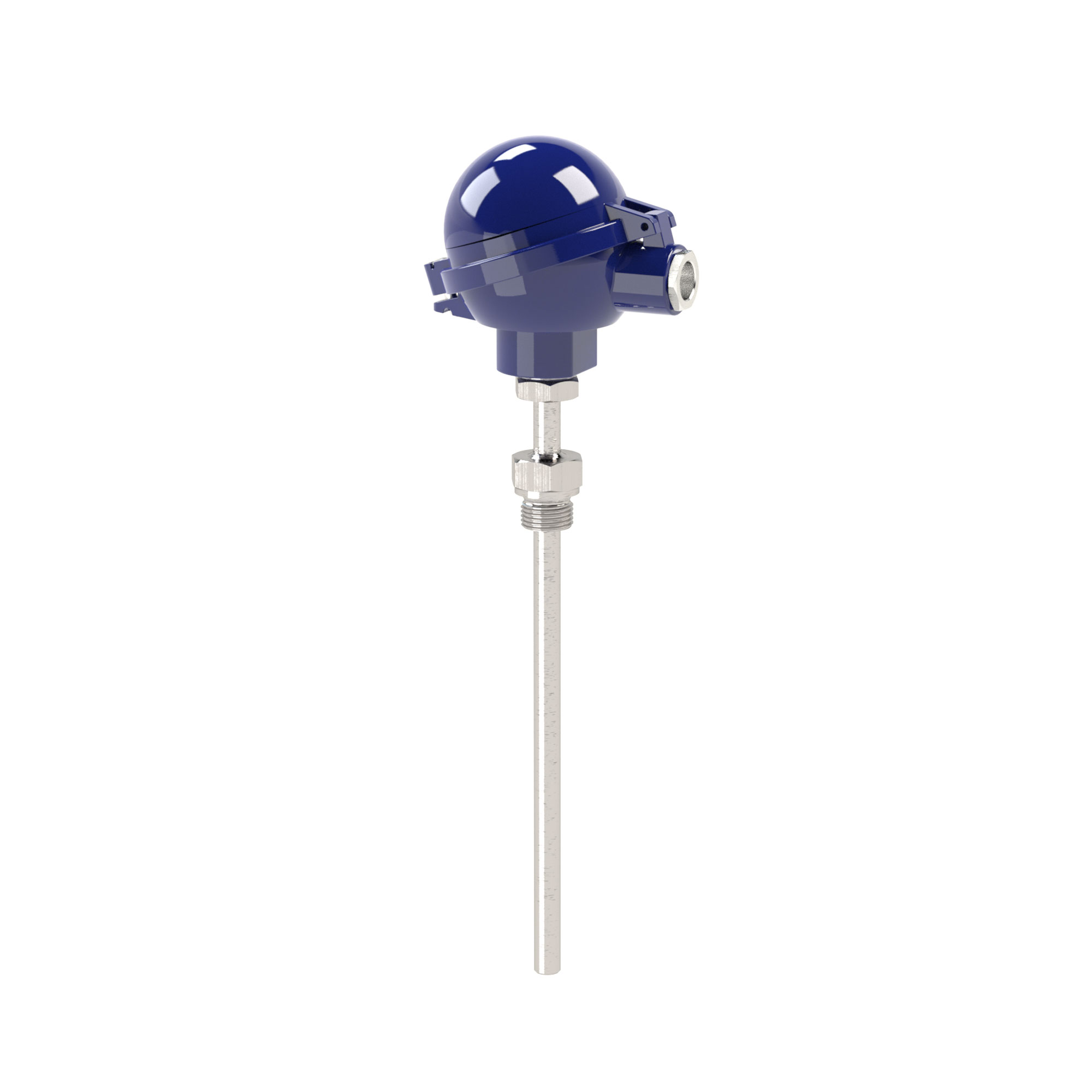

Widerstandsthermometer, TR10-C, 1xPt100, 4-Leiter, 100 mm - Riegler 148302

Widerstandsthermometer, TR10-C, 1xPt100, 4-Leiter, Klasse A, G 1/2, -30 bis 300 °C, mit Klemmsockel, Einbaulänge: 100 mm Widerstandsthermometer dieser Typenreihe sind vorgesehen zum direkten Einschrauben in den Prozess, hauptsächlich in Behälter und Rohrleitungen. Sie eignen sich für flüssige und gasförmige Medien bei mäßiger mechanischer Belastung und normaler chemischer Beanspruchung. Das Schutzrohr aus CrNi-Stahl ist komplett verschweißt und in den Anschlusskopf eingeschraubt. Der auswechselbare Messeinsatz kann ausgebaut werden, ohne den kompletten Fühler aus der Anlage demontieren zu müssen. So können Überprüfungen, Messmittelüberwachung, oder im Servicefall ein Austausch während des Betriebs bei laufender Anlage durchgeführt werden. Die Wahl von Norm- oder Standardlängen wirkt sich günstig auf die Lieferzeit und eine evtl. Bevorratung von Ersatzteilen aus.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 90251900
• Ursprungsland: PL

Über Widerstandsthermometer

Widerstandsthermometer erfassen die Prozesstemperatur in Behältern und Rohrleitungen und werden mit G 1/2 AG direkt in den Prozess eingeschraubt. Sie eignen sich für flüssige und gasförmige Medien bei mäßiger mechanischer Belastung und normaler chemischer Beanspruchung. Die Gruppe umfasst 26 Ausführungen, wahlweise mit Klemmsockel oder mit eingebautem Messumformer.

Worauf es bei der Auswahl ankommt

• Ausgangssignal und Transmitter: die Ausführung mit Klemmsockel gibt das Pt-Widerstandssignal direkt aus, die Ausführung mit Transmitter liefert 4 - 20 mA und lässt sich ohne Messumformer an die Steuerung legen.
• Einbaulänge nach Rohrdurchmesser und gewünschter Eintauchtiefe. Im Programm stehen unter anderem 50, 100, 160, 250 und 400 mm.
• Messbereich Anfang und Ende: die Typenreihe TR10-C ist mit -30 bis 300 °C angegeben, die kompakte Reihe TR36 mit -30 bis 150 °C.
• Gehäuse aus CrNi-Stahl 1.4571 oder aus Aluminium. Das Edelstahlgehäuse gehört in die Nassreinigung und in korrosive Umgebung, Aluminium reicht im trockenen Maschinenumfeld.
• Schutzart IP 65 oder IP 67. IP 67 ist die Wahl, wo zeitweise Überflutung oder intensive Reinigung zu erwarten ist.

Typische Einsatzbereiche

• Temperaturüberwachung in Rohrleitungen und Prozessbehältern
• Erfassung der Vor- und Rücklauftemperatur in Heiz- und Kühlkreisen
• Messstellen an Wärmetauschern und Speichern
• Regelkreise mit 4 - 20 mA-Signal an SPS und Prozessleitsystem
• Überwachung von Kühlschmierstoff- und Hydraulikkreisen an Maschinen

Die Gehäuse bestehen aus CrNi-Stahl 1.4571 oder Aluminium und sind in IP 65 oder IP 67 ausgeführt, der Prozessanschluss ist durchgehend G 1/2 AG. Gefertigt wird in Polen und Deutschland.
