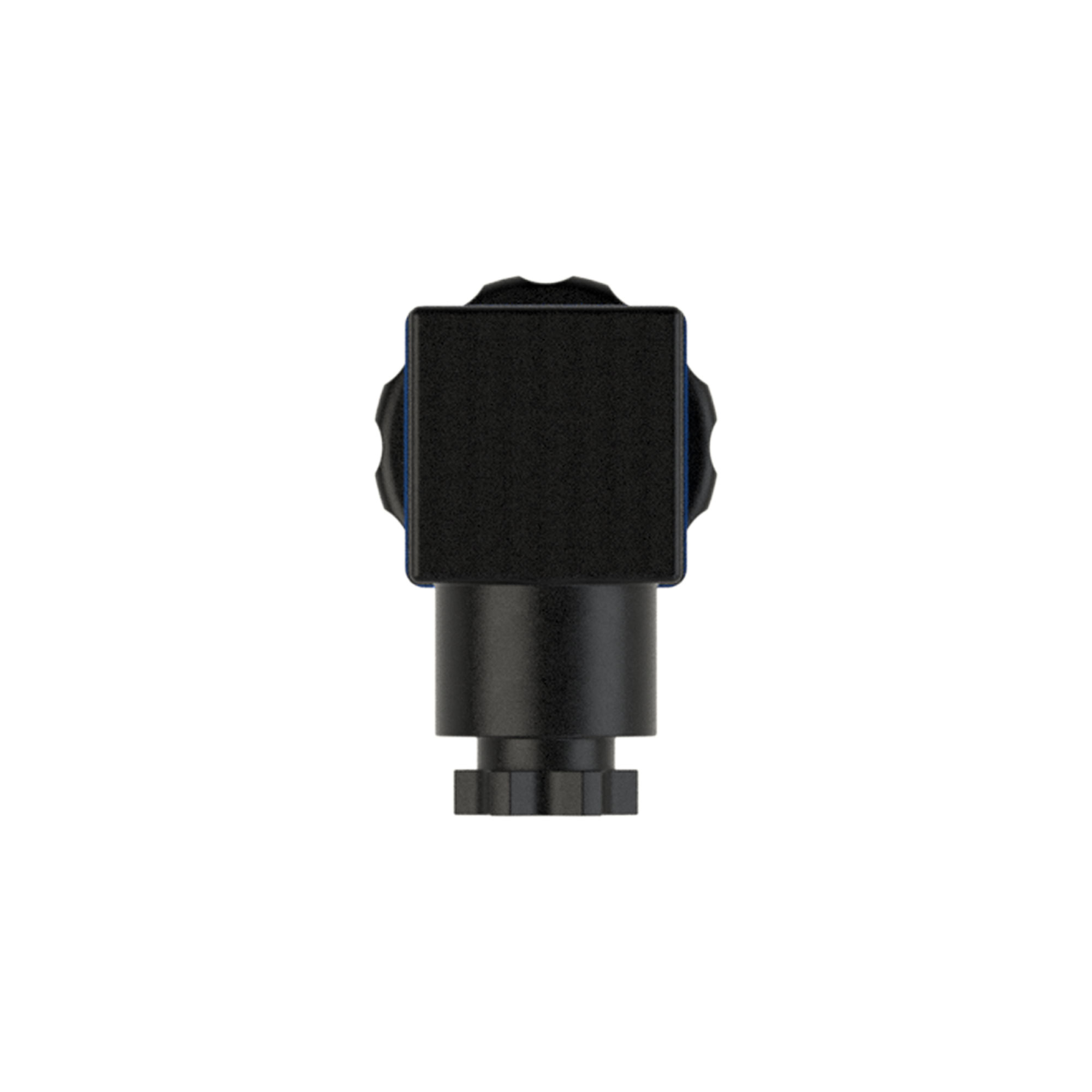

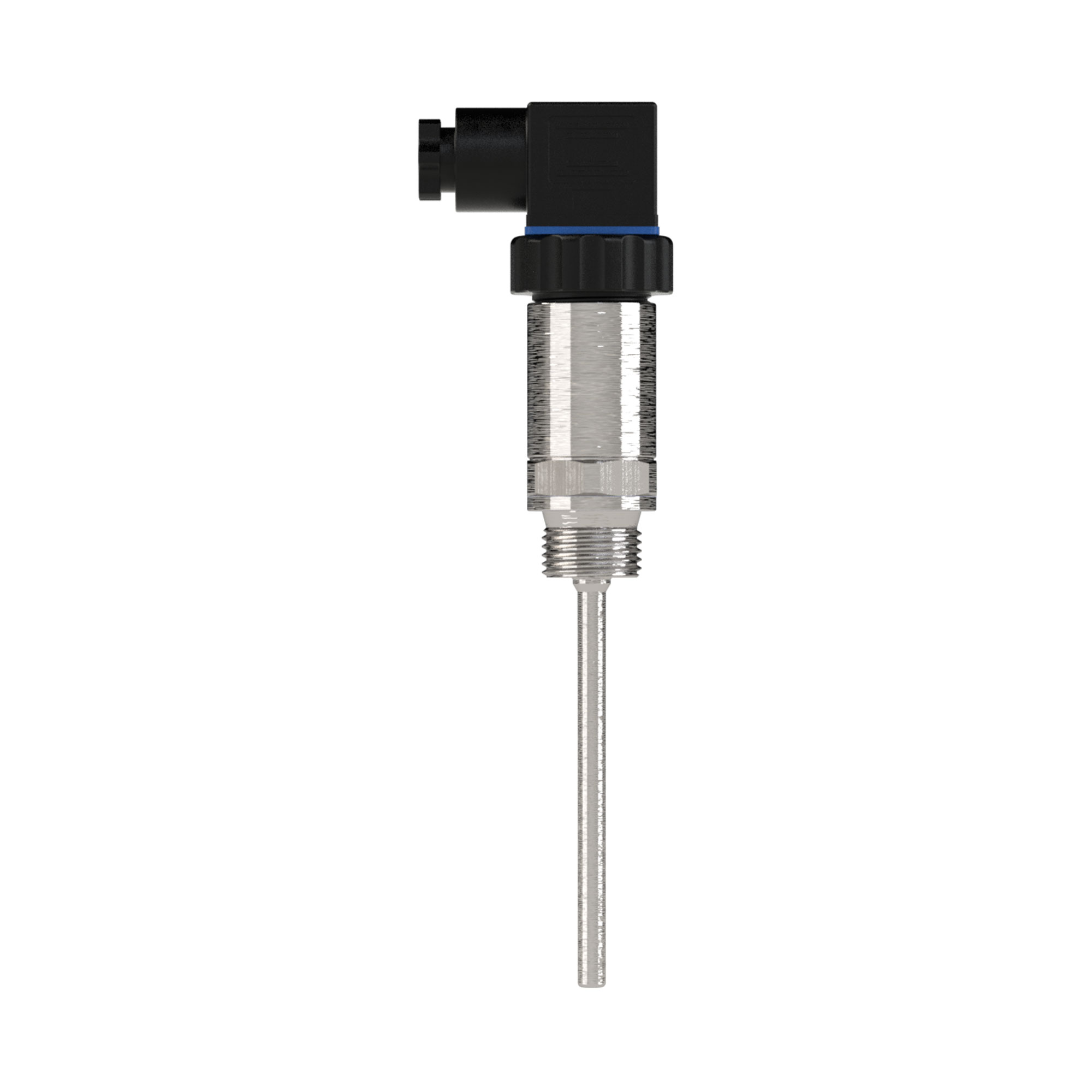

Kompakt-Widerstandsthermometer, TR36, Pt100 Kl. A, 3-Leiter,100mm - Riegler 148323

Kompakt-Widerstandsthermometer, TR36, Pt100 Kl. A, 3-Leiter, elektrischer Anschluss Form A, G1/2, -30 bis 150°C, Einbaulänge:100mm Widerstandsthermometer dieser Typenreihen werden als universelle Thermometer zum Messen von flüssigen und gasförmigen Medien verwendet. Es beinhaltet ein Fühlerrohr, das am Prozess befestigt werden kann. Alle elektrischen Bauteile sind gegen Spritzwasser geschützt und schwingungsbeständig aufgebaut.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 90251900
• Ursprungsland: PL

Über Widerstandsthermometer

Widerstandsthermometer erfassen die Prozesstemperatur in Behältern und Rohrleitungen und werden mit G 1/2 AG direkt in den Prozess eingeschraubt. Sie eignen sich für flüssige und gasförmige Medien bei mäßiger mechanischer Belastung und normaler chemischer Beanspruchung. Die Gruppe umfasst 26 Ausführungen, wahlweise mit Klemmsockel oder mit eingebautem Messumformer.

Worauf es bei der Auswahl ankommt

• Ausgangssignal und Transmitter: die Ausführung mit Klemmsockel gibt das Pt-Widerstandssignal direkt aus, die Ausführung mit Transmitter liefert 4 - 20 mA und lässt sich ohne Messumformer an die Steuerung legen.
• Einbaulänge nach Rohrdurchmesser und gewünschter Eintauchtiefe. Im Programm stehen unter anderem 50, 100, 160, 250 und 400 mm.
• Messbereich Anfang und Ende: die Typenreihe TR10-C ist mit -30 bis 300 °C angegeben, die kompakte Reihe TR36 mit -30 bis 150 °C.
• Gehäuse aus CrNi-Stahl 1.4571 oder aus Aluminium. Das Edelstahlgehäuse gehört in die Nassreinigung und in korrosive Umgebung, Aluminium reicht im trockenen Maschinenumfeld.
• Schutzart IP 65 oder IP 67. IP 67 ist die Wahl, wo zeitweise Überflutung oder intensive Reinigung zu erwarten ist.

Typische Einsatzbereiche

• Temperaturüberwachung in Rohrleitungen und Prozessbehältern
• Erfassung der Vor- und Rücklauftemperatur in Heiz- und Kühlkreisen
• Messstellen an Wärmetauschern und Speichern
• Regelkreise mit 4 - 20 mA-Signal an SPS und Prozessleitsystem
• Überwachung von Kühlschmierstoff- und Hydraulikkreisen an Maschinen

Die Gehäuse bestehen aus CrNi-Stahl 1.4571 oder Aluminium und sind in IP 65 oder IP 67 ausgeführt, der Prozessanschluss ist durchgehend G 1/2 AG. Gefertigt wird in Polen und Deutschland.
