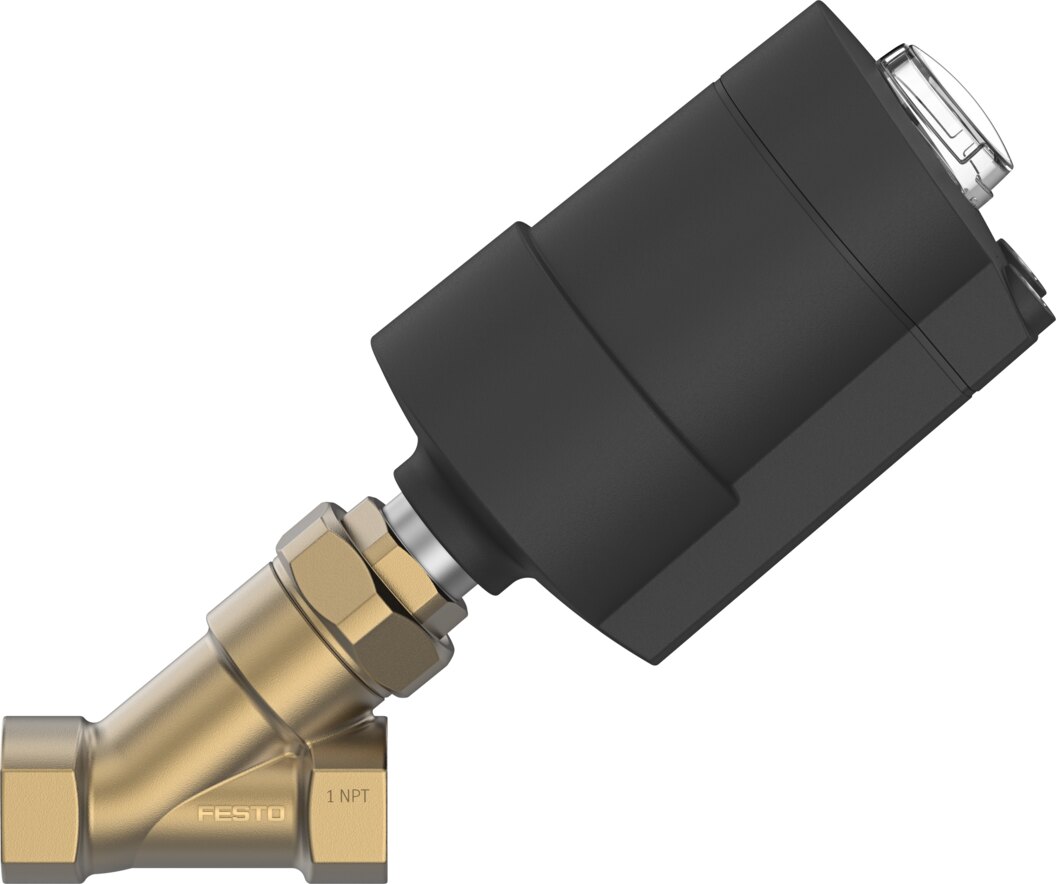

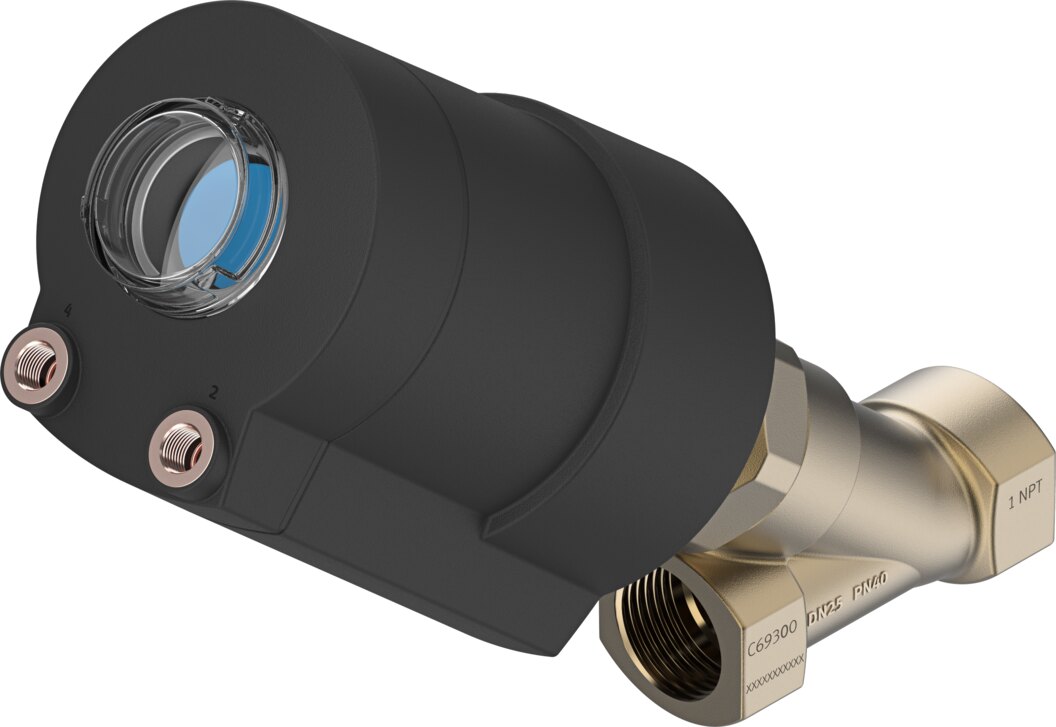

Schrägsitzventil 1 NPT Messing 2/2 NC bis 23 bar VZXA-B-TS7-1"-M2-B1T-23-K-75-20-PM - Festo 8111608

Festo ✓ Originalprodukt Neuware

Für Dampf, Druckluft und weitere Prozessmedien schaltet das Schrägsitzventil VZXA-B-TS7-1"-M2-B1T-23-K-75-20-PM Leitungen mit Anschluss 1 NPT auf und zu. Mediumsdruck 0 bis 23 bar, Kv 17,2 m³/h, Medien von -10 bis 180 °C. Steuerfunktion: durch Federkraft geschlossen, NC.

Netto
348,32 €
zzgl. MwSt.
414,50 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8111608
Hersteller-Nr. VZXA-B-TS7-1"-M2-B1T-23-K-75-20-PM
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Schrägsitzventil VZXA-B-TS7-1"-M2-B1T-23-K-75-20-PM schaltet Medien bis 23 bar im On-/Off-Betrieb, der schräg liegende Sitz hält den Strömungsweg offen. Der Kv-Wert beträgt 17,2 m³/h.

Vorteile im Überblick

  • Mediumsdruck 0 bis 23 bar
  • Durchfluss Kv 17,2 m³/h
  • Schutzart IP65, IP67
  • Gehäuse aus Messing CW724R
  • Antrieb Baugröße 75 mm mit 20 mm Hub
  • Mediumstemperatur -10 bis 180 °C

Einsatz

Freigegebene Medien: Dampf, Hydrauliköl auf Mineralölbasis, Inerte Gase, Mineralöl, Wasser, gefilterte Druckluft, Filterfeinheit 200 µm, neutrale Flüssigkeiten. Einbaulage beliebig.

Technische Daten

MerkmalWert
TypVZXA-B-TS7-1"-M2-B1T-23-K-75-20-PM
Festo-Teilenummer8111608
Konstruktiver AufbauSitzventil mit Kolbenantrieb
Betätigungsartpneumatisch
Einbaulagebeliebig
BefestigungsartLeitungseinbau
LeitungsanschlussGewindemuffe 1 NPT nach ANSI/ASME B 1,20,1
Ventilfunktion2/2
Strömungsrichtungnicht reversibel
Mediumsdruck0 bis 23 bar
Rückstellartmechanische Feder
Steuerartfremdgesteuert
Pneumatischer AnschlussInnengewinde G1/8
Betriebsdruck5 bis 7 bar
MediumDampf, Hydrauliköl auf Mineralölbasis, Inerte Gase, Mineralöl, Wasser, gefilterte Druckluft, Filterfeinheit 200 µm, neutrale Flüssigkeiten
DurchflussrichtungUnter Ventilsitz, für gasförmige und flüssige Medien
Regelung des MediumsOn-/Off-Betrieb
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Max. Viskosität600 mm²/s
Mediumstemperatur-10 bis 180 °C
Umgebungstemperatur0 bis 60 °C
Durchfluss Kv17,2 m³/h
Einsatz im Außenbereichwettergeschützte Einsatzorte Klasse C1 in Anlehnung an IEC 60654-1
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff ArmaturgehäuseMessing
Werkstoffnummer ArmaturgehäuseCW724R
Werkstoff DichtungenFPM
Werkstoff SpindeldichtungPTFE
Werkstoff SitzdichtungPTFE
Produktgewicht2677 g
Baugröße Antrieb75 mm
Hub20 mm
SteuerfunktionDurch Federkraft geschlossen, NC
Positionserkennungmit mechanischer Anzeige
Werkstoff AntriebsgehäusePA-verstärkt
Lagertemperatur-10 bis 60 °C
SchutzartIP65, IP67
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff DeckelPA-verstärkt
Gewicht4,2 kg
HerstellerFesto
Hersteller-Nr.VZXA-B-TS7-1"-M2-B1T-23-K-75-20-PM
EAN4052568576776
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeNPT 1
Hub [mm]20
DichtmaterialFPM
GehäusewerkstoffMessing
Funktion2/2
BauartSitzventil mit Kolbenantrieb
Medientemperatur [°C]-10 bis 180
SerieVZXA
