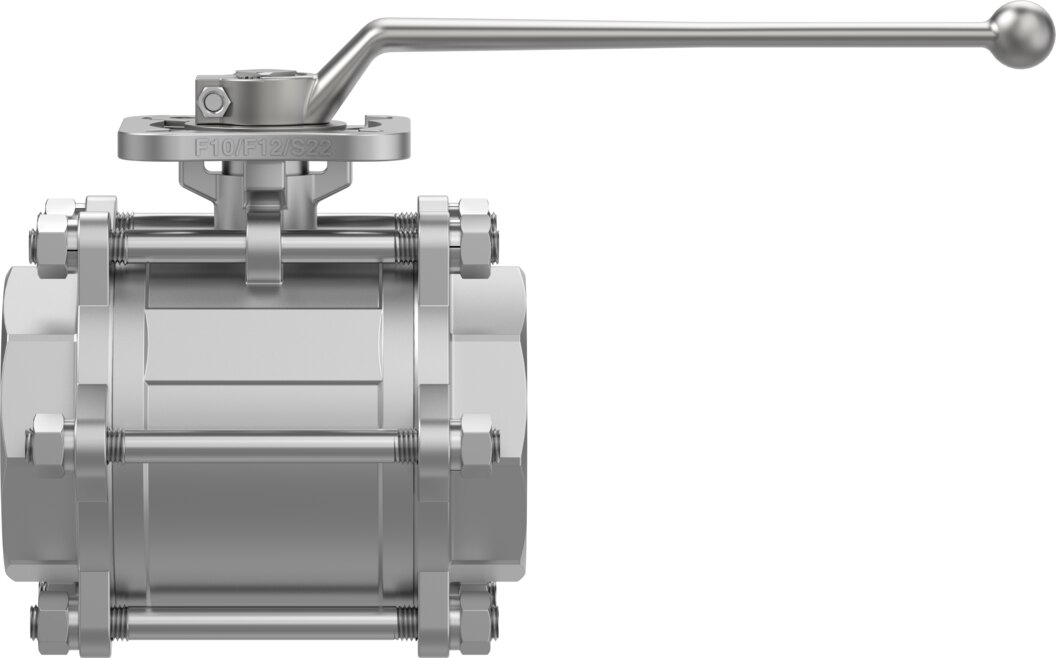

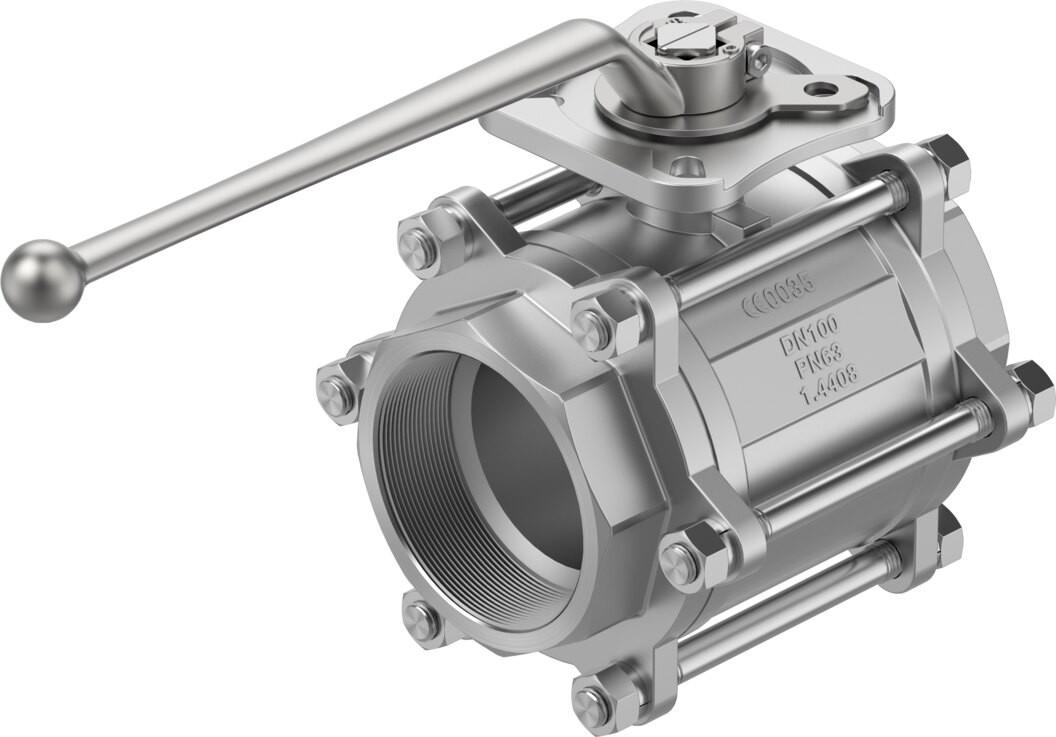

2-Wege-Kugelhahn Edelstahl 4 NPT DN 100 PN 63 VZBE-4-T-63-T-2-F1012-M-V15V16 - Festo 8096673

Festo ✓ Originalprodukt Neuware

Absperren in Leitungen DN 100 bis PN 63: der 2-Wege-Kugelhahn VZBE-4-T-63-T-2-F1012-M-V15V16 aus Edelstahlguss mit Anschluss 4 NPT. Er nimmt über das Flanschbild F1012 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 435,2 m³/h. Medien von -20 bis 200 °C.

Netto
1.242,78 €
zzgl. MwSt.
1.478,91 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8096673
Hersteller-Nr. VZBE-4-T-63-T-2-F1012-M-V15V16
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem 2-Wege-Kugelhahn VZBE-4-T-63-T-2-F1012-M-V15V16 schalten Sie Medienströme in Leitungen DN 100, das Gehäuse aus Edelstahlguss ist für PN 63 ausgelegt. Kennwert für die Auslegung: Kv 435,2 m³/h.

Das spricht für den Typ

  • Kv-Wert 435,2 m³/h in DN 100
  • Nenndruck PN 63 für das Armaturgehäuse
  • Losbrechmoment 90 Nm bei Nenndruck als Basis für die Antriebsauslegung
  • Gehäuse aus Edelstahlguss 1.4408
  • Flanschbild F1012 nach ISO 5211, Schwenkantrieb direkt montierbar
  • Medien von -20 bis 200 °C

Einsatz

Freigegebene Medien: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. Einsatz auch in Ex-Bereichen, Zonen 1, 2, 21 und 22 nach ATEX. Ein passender Schwenkantrieb wird über die ISO-5211-Schnittstelle direkt aufgesetzt.

Technische Daten

MerkmalWert
TypVZBE-4-T-63-T-2-F1012-M-V15V16
Festo-Teilenummer8096673
Konstruktiver Aufbau2-Wege-Kugelhahn
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur4 NPT
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF1012
Innen-Ø96 mm
Nennweite DN100
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN90 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv435,2 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE, modifiziert
Werkstoff DichtungenFPM, PTFE
Werkstoff Kugelhochlegierter Stahl rostfrei
Werkstoffnummer Kugel1.4401
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht16700 g
ZulassungCRN
CE-Zeichen (siehe Konformitätserklärung)nach EU-Druckgeräte-Richtlinie
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBE-4-T-63-T-2-F1012-M-V15V16
EAN4052568453442
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]100
Nenndruck PN [bar]63
DichtmaterialFKM, PTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBE
