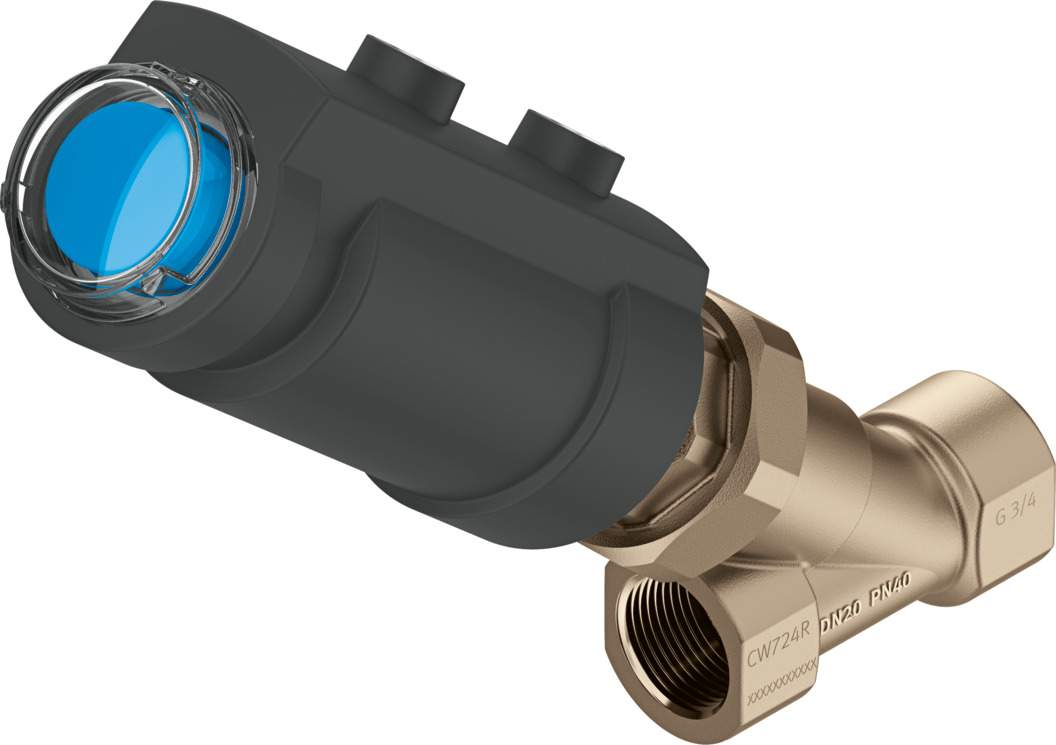

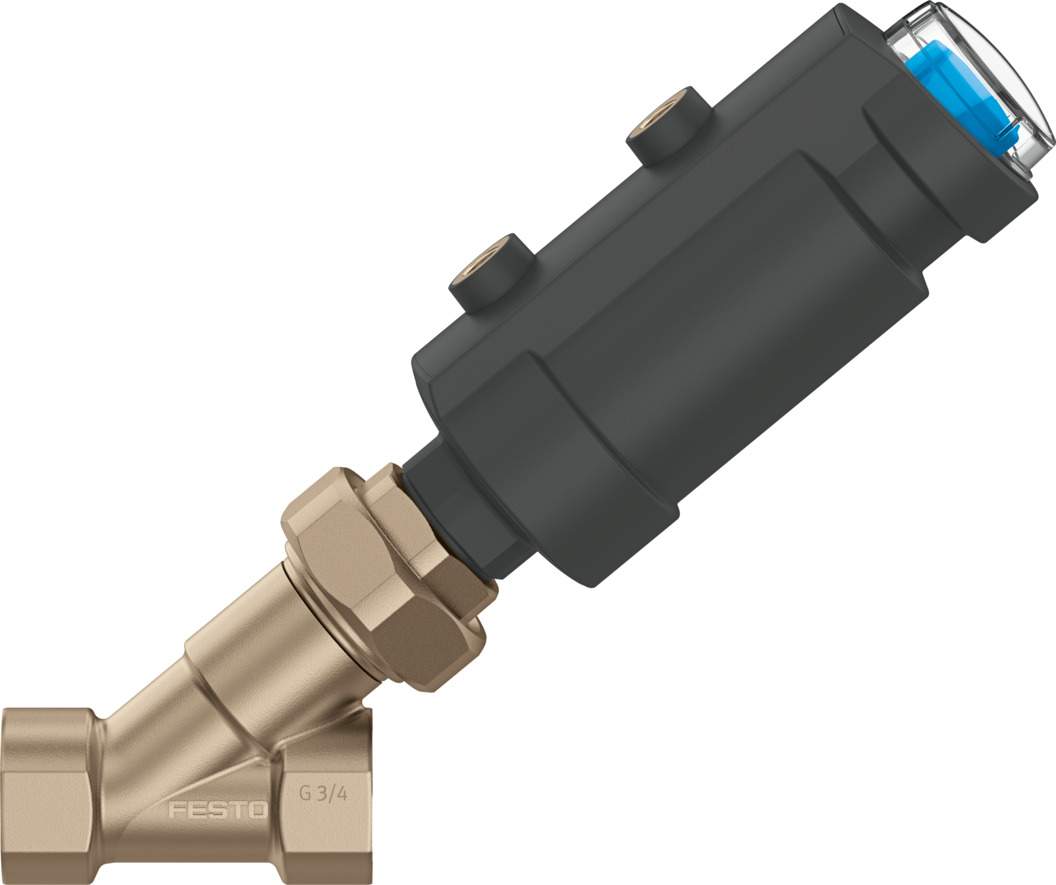

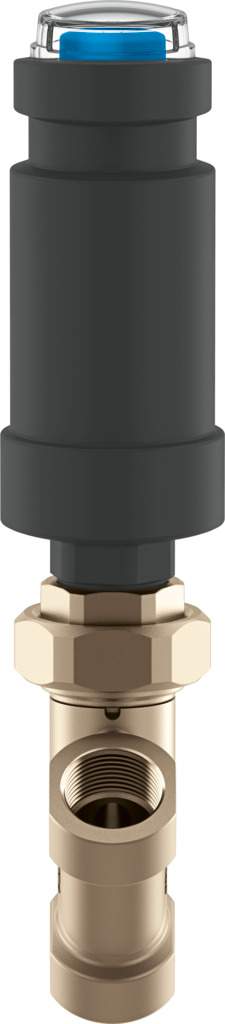

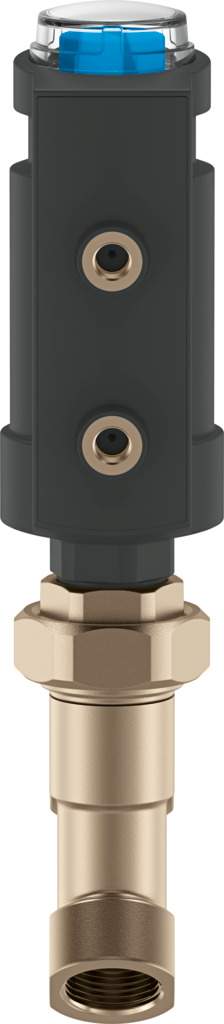

Schrägsitzventil G3/4 Messing 2/2 NC bis 12,8 bar VZXA-B-TS6-20-M2-B1T-12.8-K-46-17-PM - Festo 8111590

Festo ✓ Originalprodukt Neuware

Für Dampf, Druckluft und weitere Prozessmedien schaltet das Schrägsitzventil VZXA-B-TS6-20-M2-B1T-12.8-K-46-17-PM Leitungen mit Anschluss G3/4 auf und zu. Mediumsdruck 0 bis 12,8 bar, Kv 11,1 m³/h, Medien von -10 bis 180 °C. Steuerfunktion: durch Federkraft geschlossen, NC.

Netto
221,37 €
zzgl. MwSt.
263,43 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8111590
Hersteller-Nr. VZXA-B-TS6-20-M2-B1T-12.8-K-46-17-PM
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem Schrägsitzventil VZXA-B-TS6-20-M2-B1T-12.8-K-46-17-PM werden Leitungen mit Anschluss G3/4 pneumatisch geöffnet und geschlossen, Mediumsdruck bis 12,8 bar. Der Kv-Wert beträgt 11,1 m³/h.

Vorteile im Überblick

  • Mediumsdruck 0 bis 12,8 bar
  • Durchfluss Kv 11,1 m³/h
  • Antrieb Baugröße 46 mm mit 17 mm Hub
  • Gehäuse aus Messing CW724R
  • Schutzart IP65, IP67
  • Mediumstemperatur -10 bis 180 °C

Einsatz

Als Medien nennt Festo für VZXA-B-TS6-20-M2-B1T-12.8-K-46-17-PM: Dampf, Hydrauliköl auf Mineralölbasis, Inerte Gase, Mineralöl, Wasser, gefilterte Druckluft, Filterfeinheit 200 µm, neutrale Flüssigkeiten. Der Einbau ist in jeder Lage möglich.

Technische Daten

MerkmalWert
TypVZXA-B-TS6-20-M2-B1T-12.8-K-46-17-PM
Festo-Teilenummer8111590
Konstruktiver AufbauSitzventil mit Kolbenantrieb
Betätigungsartpneumatisch
Einbaulagebeliebig
BefestigungsartLeitungseinbau
LeitungsanschlussGewindemuffe G3/4 nach DIN ISO 228
Ventilfunktion2/2
Strömungsrichtungnicht reversibel
Mediumsdruck0 bis 12,8 bar
Rückstellartmechanische Feder
Steuerartfremdgesteuert
Pneumatischer AnschlussInnengewinde G1/8
Betriebsdruck5 bis 7 bar
MediumDampf, Hydrauliköl auf Mineralölbasis, Inerte Gase, Mineralöl, Wasser, gefilterte Druckluft, Filterfeinheit 200 µm, neutrale Flüssigkeiten
DurchflussrichtungUnter Ventilsitz, für gasförmige und flüssige Medien
Regelung des MediumsOn-/Off-Betrieb
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Max. Viskosität600 mm²/s
Mediumstemperatur-10 bis 180 °C
Umgebungstemperatur0 bis 60 °C
Durchfluss Kv11,1 m³/h
Einsatz im Außenbereichwettergeschützte Einsatzorte Klasse C1 in Anlehnung an IEC 60654-1
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff ArmaturgehäuseMessing
Werkstoffnummer ArmaturgehäuseCW724R
Werkstoff DichtungenFPM
Werkstoff SpindeldichtungPTFE
Werkstoff SitzdichtungPTFE
Produktgewicht1257 g
Baugröße Antrieb46 mm
Hub17 mm
SteuerfunktionDurch Federkraft geschlossen, NC
Positionserkennungmit mechanischer Anzeige
Werkstoff AntriebsgehäusePA-verstärkt
Lagertemperatur-10 bis 60 °C
SchutzartIP65, IP67
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff DeckelPA-verstärkt
HerstellerFesto
Hersteller-Nr.VZXA-B-TS6-20-M2-B1T-12.8-K-46-17-PM
EAN4052568550523
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeG 3/4
Hub [mm]17
DichtmaterialFPM
GehäusewerkstoffMessing
Funktion2/2
BauartSitzventil mit Kolbenantrieb
Medientemperatur [°C]-10 bis 180
SerieVZXA
