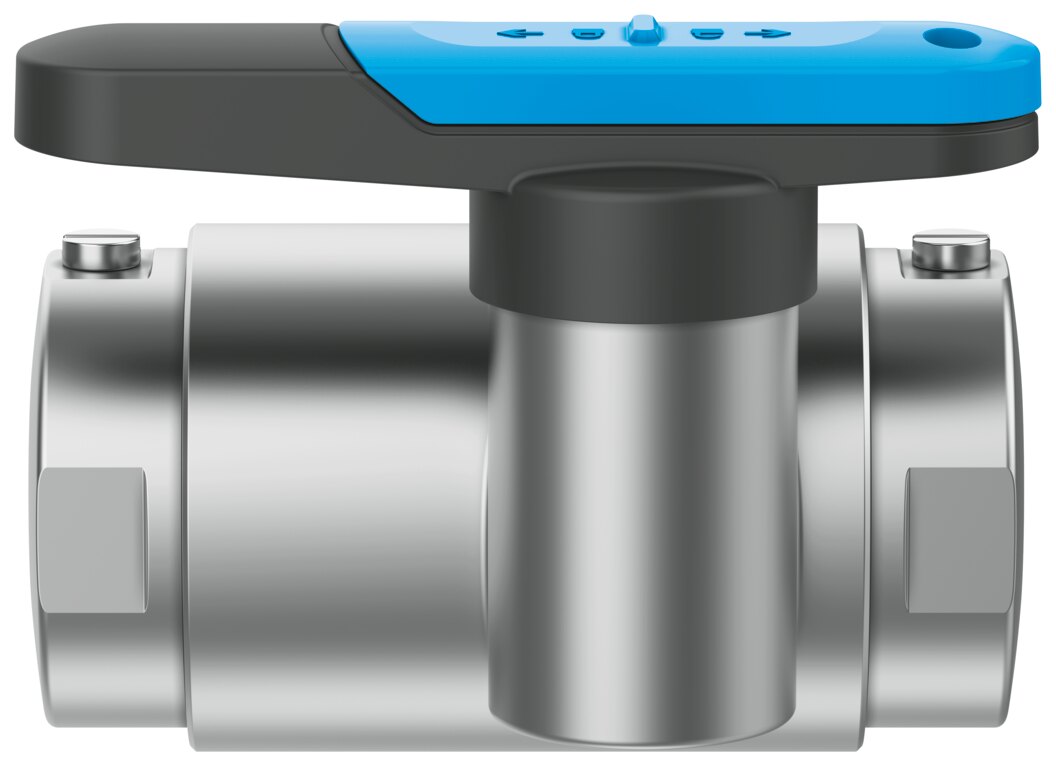

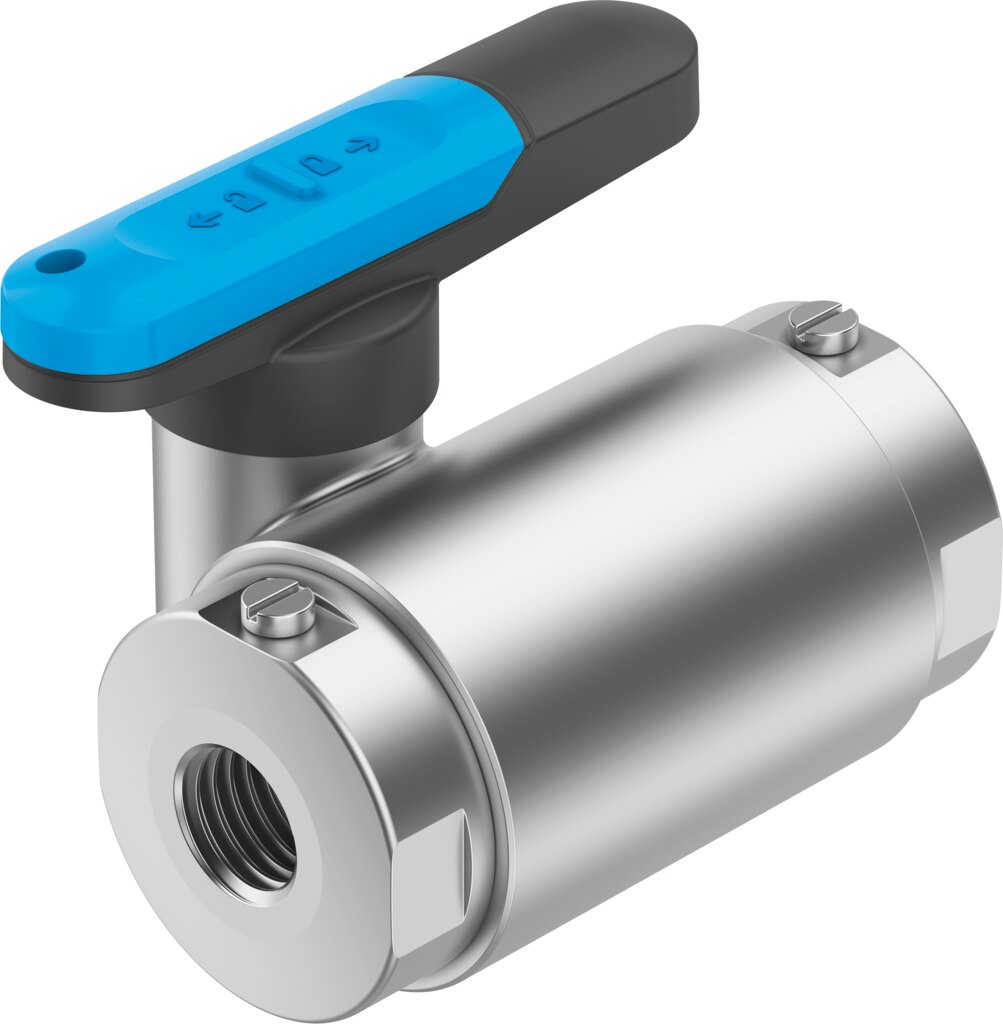

Quetschventil manuell 2/2 NC G1/4 DN 6 Edelstahl VZQH-2H-6-GG-V4V4EPM-6 - Festo 8187050
Medien bis 4000 mm²/s Viskosität schaltet das Quetschventil VZQH-2H-6-GG-V4V4EPM-6 über eine Manschette aus EPDM, es ist in Ruhestellung geschlossen. Anschluss G1/4, Mediumsdruck 0 bis 6 bar. Betätigung von Hand.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Im Quetschventil VZQH-2H-6-GG-V4V4EPM-6 wird die Manschette im Durchgang DN 6 von Hand zusammengedrückt und schließt so ab. Es ist in Ruhestellung geschlossen, der Kv-Wert beträgt 0,7 m³/h.
Vorteile
- Mediumsdruck 0 bis 6 bar
- Durchfluss Kv 0,7 m³/h bei Nennweite DN 6
- Medien bis 4000 mm²/s Viskosität
- Schaltzeiten 1000 ms ein und 1000 ms aus
- Medien von -5 bis 100 °C
- Gehäuse aus hochlegiertem rostfreiem Stahl 1.4408
Einsatz
Als Medien nennt Festo für VZQH-2H-6-GG-V4V4EPM-6: Druckluft nach ISO 8573-1:2010 [-:-:1], Wasser. Der Einbau ist in jeder Lage möglich. Lebensmitteltauglichkeit: siehe erweiterte Werkstoffinformation.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZQH-2H-6-GG-V4V4EPM-6 |
| Festo-Teilenummer | 8187050 |
| Konstruktiver Aufbau | Quetschventil |
| Betätigungsart | manuell |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | G1/4 |
| Nennweite DN | 6 |

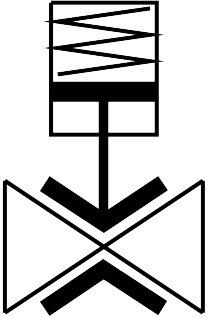

| Ventilfunktion | 2/2 geschlossen monostabil |
| Strömungsrichtung | reversibel |
| Mediumsdruck | 0 bis 6 bar |
| Nenndruck Armatur PN | 10 |
| Berstdruck | 16 bar |
| Rückstellart | mechanische Feder |
| Steuerart | direkt |
| Medium | Druckluft nach ISO 8573-1:2010 [-:-:1], Wasser |
| Max. Viskosität | 4000 mm²/s |
| Mediumstemperatur | -5 bis 100 °C |
| Umgebungstemperatur | -5 bis 60 °C |
| Lagertemperatur | 6 bis 8 °C |
| Durchfluss Kv | 0,7 m³/h |
| Schaltzeit ein | 1000 ms |
| Schaltzeit aus | 1000 ms |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Werkstoffnummer Gehäuse | 1.4408 |
| Werkstoff Gehäusedeckel | hochlegierter Stahl rostfrei |
| Werkstoffnummer Gehäusedeckel | 1.4404 / AISI 316L |
| Werkstoff Dichtungen | FPM, HNBR |
| Werkstoff Absperrelement | EPDM |
| Produktgewicht | 370 g |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Gewicht | 0,39 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VZQH-2H-6-GG-V4V4EPM-6 |
| EAN | 4052568631413 |
| Zolltarifnummer | 84818073 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Gewinde | G 1/4 |
| Nennweite DN [mm] | 6 |
| Nenndruck PN [bar] | 10 |
| Dichtmaterial | FKM, HNBR |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 geschlossen monostabil |
| Medientemperatur [°C] | -5 bis 100 |
