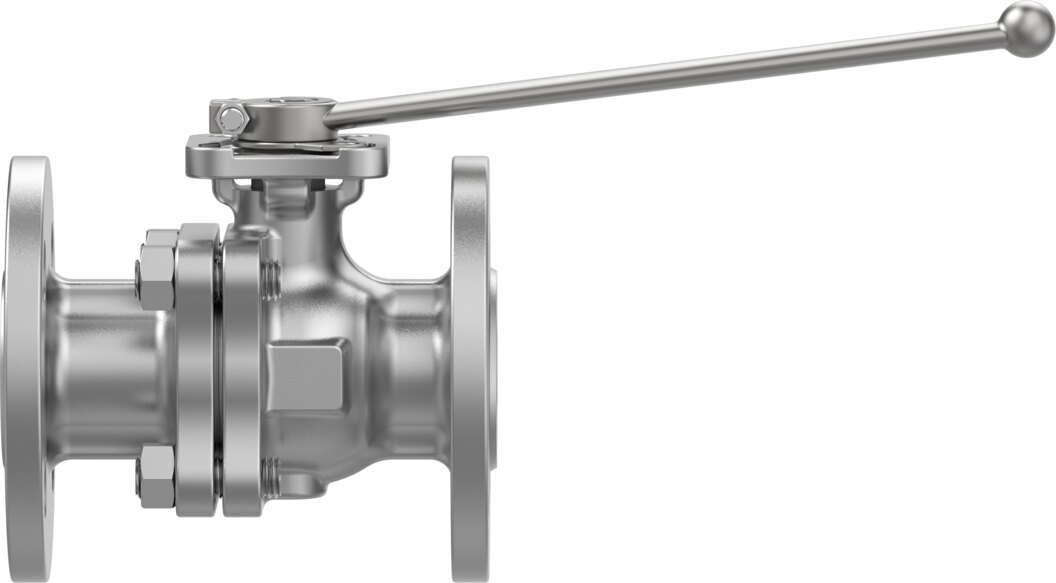

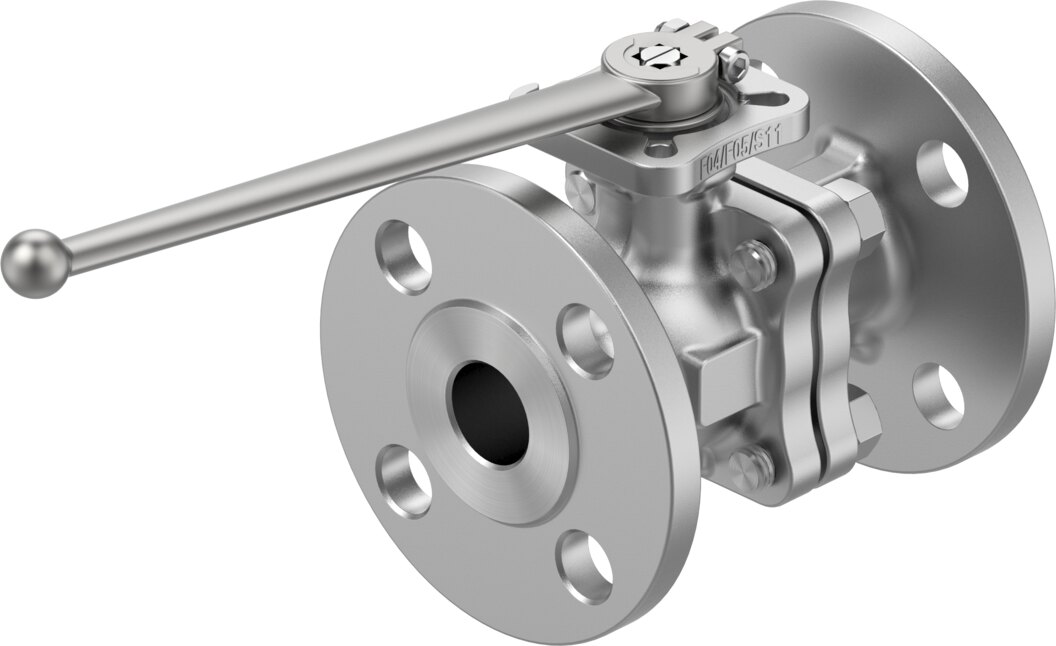

2-Wege-Kugelhahn Edelstahl Flansch ANSI Klasse 150 DN 25 PN 20 VZBF-1-P1-20-D-2-F0405-M-V15V15 - Festo 8097469

Festo ✓ Originalprodukt Neuware

Absperren in Leitungen DN 25 bis PN 20: der 2-Wege-Kugelhahn VZBF-1-P1-20-D-2-F0405-M-V15V15 aus Edelstahlguss mit Anschluss Flansch nach ANSI B16,5 Klasse 150. Er nimmt über das Flanschbild F0405 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 87 m³/h. Medien von -20 bis 200 °C.

Netto
178,04 €
zzgl. MwSt.
211,87 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8097469
Hersteller-Nr. VZBF-1-P1-20-D-2-F0405-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Prozessleitungen DN 25 bis PN 20 liefert der 2-Wege-Kugelhahn VZBF-1-P1-20-D-2-F0405-M-V15V15 eine Absperrung mit Flansch nach ANSI B16,5 Klasse 150-Anschluss und Flansch nach ISO 5211. VZBF-1-P1-20-D-2-F0405-M-V15V15 erreicht Kv 87 m³/h.

Vorteile

  • Kv-Wert 87 m³/h in DN 25
  • Nenndruck PN 20 für das Armaturgehäuse
  • Gehäuse und Kugel aus Edelstahlguss 1.4408
  • Anschlussflansch F0405 nach ISO 5211 für den direkten Antriebsanbau
  • Mediumstemperatur -20 bis 200 °C
  • Losbrechmoment 12 Nm bei Nenndruck als Basis für die Antriebsauslegung

Einsatz

Als Medien nennt Festo für VZBF-1-P1-20-D-2-F0405-M-V15V15: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. Der VZBF-Typ 8097469 ist für ATEX-Zonen 1, 2, 21 und 22 zugelassen. Für die Automatisierung den Schwenkantrieb nach dem Losbrechmoment auslegen.

Technische Daten

MerkmalWert
TypVZBF-1-P1-20-D-2-F0405-M-V15V15
Festo-Teilenummer8097469
Konstruktiver Aufbau2-Wege-Kugelhahn
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturFlansch nach ANSI B16,5 Klasse 150
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0405
Innen-Ø24 mm
Nennweite DN25
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN20
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN12 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv87 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE, PTFE, modifiziert
Werkstoff DichtungenFPM, Grafit, PCTFE, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht3200 g
ZulassungAPI607, CRN
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBF-1-P1-20-D-2-F0405-M-V15V15
EAN4052568453633
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]25
Nenndruck PN [bar]20
DichtmaterialFKM, PCTFE, PTFE, Grafit
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBF
