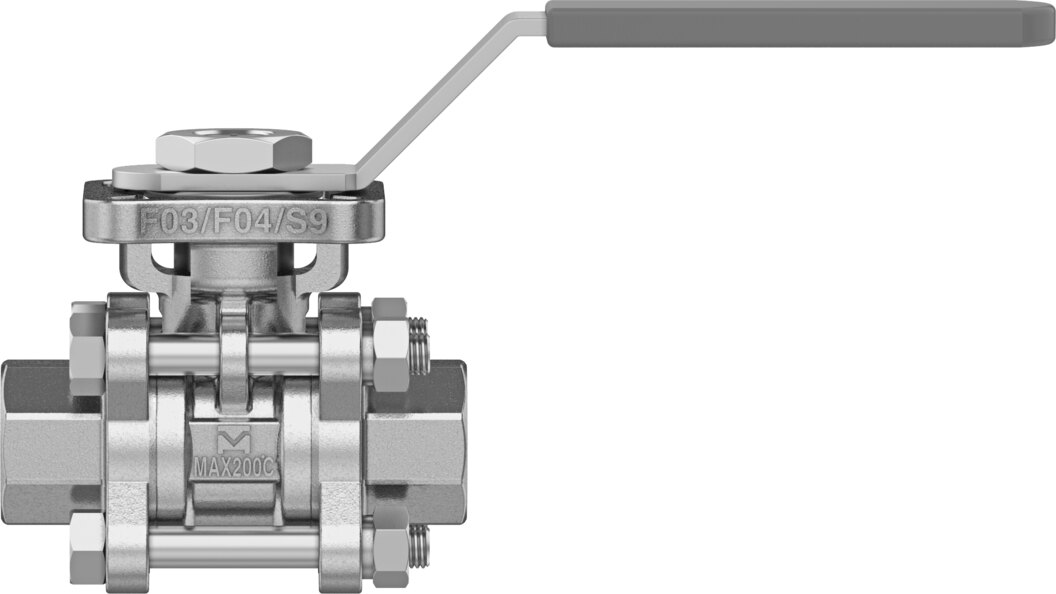

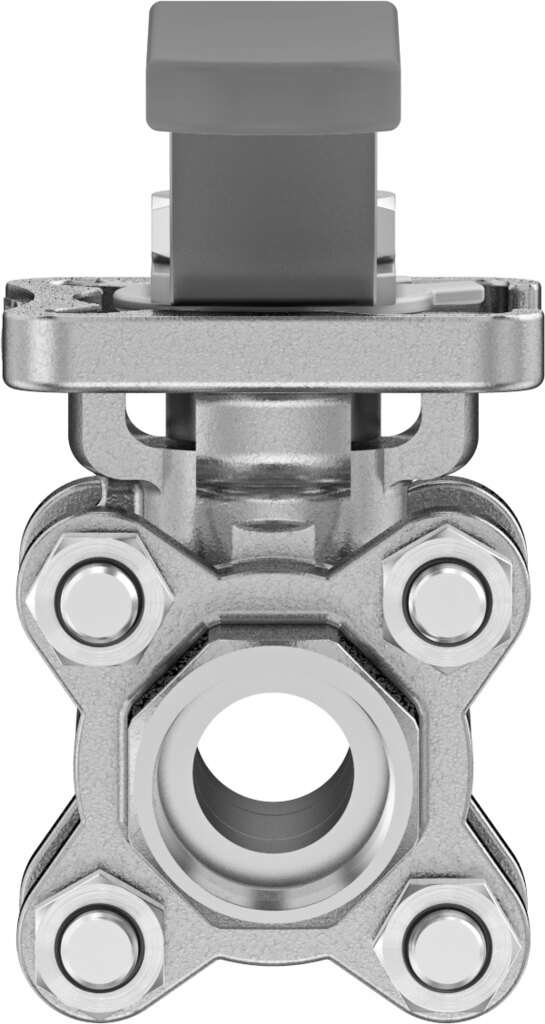

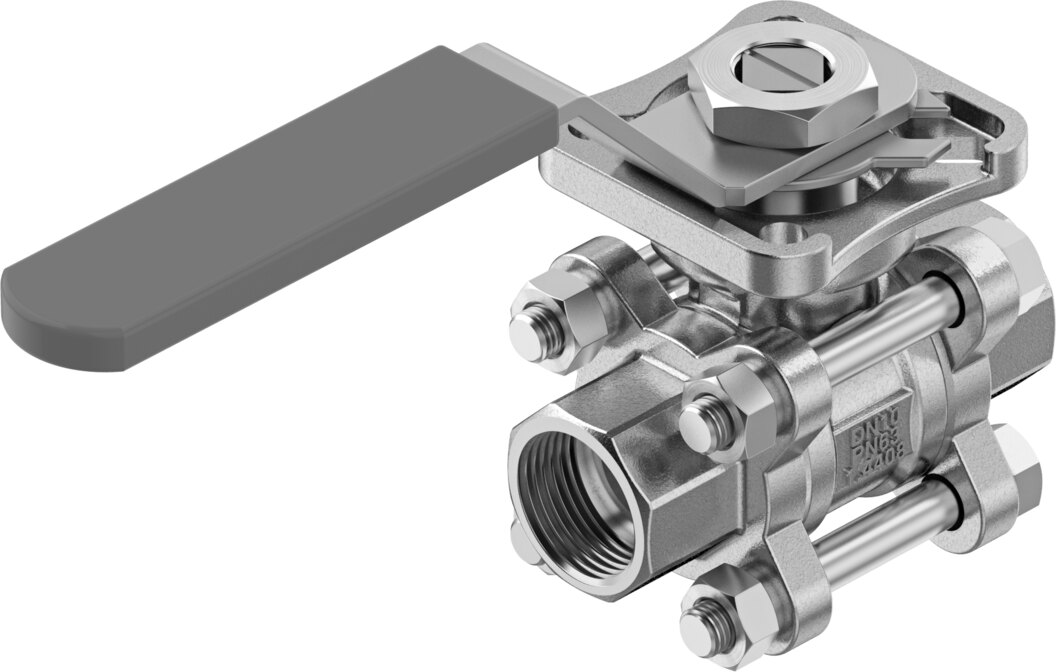

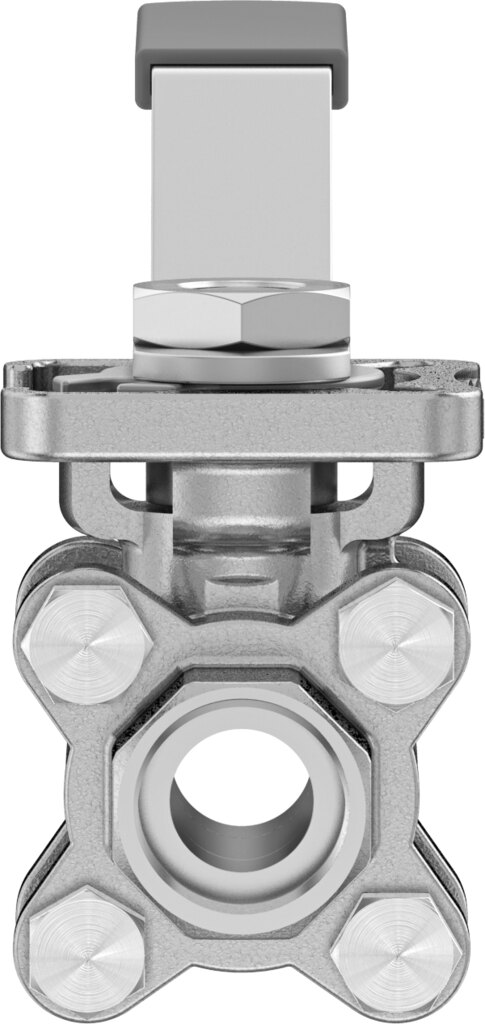

2-Wege-Kugelhahn mit Handhebel Edelstahl mit Schweißenden DN 10 PN 63 VZBE-3/8-WA-63-T-2-F0304-M-V15V15 - Festo 8089056
Der 2-Wege-Kugelhahn VZBE-3/8-WA-63-T-2-F0304-M-V15V15 für Leitungen DN 10 hält Nenndruck PN 63 und ist mit Anschluss Schweißende nach ASME B16,11 ausgeführt. Er wird direkt von Hand über den Handhebel geschaltet, der Durchfluss liegt bei Kv 22 m³/h. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der 2-Wege-Kugelhahn VZBE-3/8-WA-63-T-2-F0304-M-V15V15 sperrt Rohrleitungen der Nennweite DN 10 ab und ist für Nenndruck PN 63 ausgelegt. Der Durchfluss beträgt Kv 22 m³/h.
Vorteile
- Durchfluss Kv 22 m³/h bei Nennweite DN 10
- Nenndruck PN 63 für das Armaturgehäuse
- Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
- Flanschbild F03, F04 nach ISO 5211, Schwenkantrieb direkt montierbar
- Losbrechmoment 7 Nm bei Nenndruck als Basis für die Antriebsauslegung
- Medien von -20 bis 200 °C
Einsatz
Freigegebene Medien: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. ATEX-Explosionsschutz: Zonen 1, 2, 21 und 22.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-3/8-WA-63-T-2-F0304-M-V15V15 |
| Festo-Teilenummer | 8089056 |
| Konstruktiver Aufbau | 2-Wege-Kugelhahn mit Handhebel |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Schweißende nach ASME B16,11 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F03, F04 |
| Innen-Ø | 12,5 mm |
| Nennweite DN | 10 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 7 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv | 22 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408/CF8M |
| Werkstoff Sitzdichtung | PTFE, modifiziert |
| Werkstoff Dichtungen | FPM, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408/CF8M |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 500 g |
| Zulassung | CRN |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-3/8-WA-63-T-2-F0304-M-V15V15 |
| EAN | 4052568458041 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Nennweite DN [mm] | 10 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | FKM, PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | 2-Wege-Kugelhahn mit Handhebel |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
