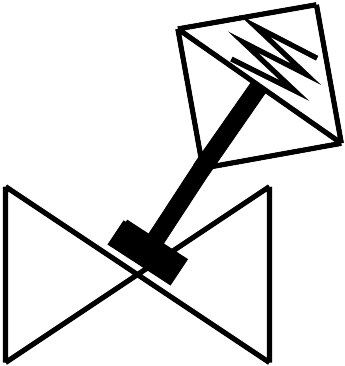

Schrägsitzventil 2 1/2 NPT Edelstahl 2/2 NC bis 8 bar VZXA-A-TS7-2 1/2"-M2-V14T-8-M-90-26-PR-V4 - Festo 8060526
Für Dampf, Druckluft und weitere Prozessmedien schaltet das Schrägsitzventil VZXA-A-TS7-2 1/2"-M2-V14T-8-M-90-26-PR-V4 Leitungen mit Anschluss 2 1/2 NPT auf und zu. Mediumsdruck 0 bis 8 bar, Kv 77,4 m³/h, Medien von -10 bis 180 °C. Steuerfunktion: durch reduzierte Federkraft geschlossen, NC.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Schrägsitzventil VZXA-A-TS7-2 1/2"-M2-V14T-8-M-90-26-PR-V4 schaltet Medien bis 8 bar im On-/Off-Betrieb, der schräg liegende Sitz hält den Strömungsweg offen. Der Kv-Wert beträgt 77,4 m³/h.
Vorteile
- Mediumsdruck 0 bis 8 bar
- Durchfluss Kv 77,4 m³/h
- Mediumstemperatur -10 bis 180 °C
- Gehäuse aus Edelstahlguss ASTM A351-CF3M
- Antrieb Baugröße 90 mm mit 26 mm Hub
- Safety Integrity Level SIL 2
Einsatz
Als Medien nennt Festo für VZXA-A-TS7-2 1/2"-M2-V14T-8-M-90-26-PR-V4: Dampf, Inerte Gase, gefilterte Druckluft, Filterfeinheit 200 µm. Die Einbaulage ist frei wählbar. Für explosionsgefährdete Bereiche der Zonen 1, 2, 21 und 22 (ATEX).
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZXA-A-TS7-2 1/2"-M2-V14T-8-M-90-26-PR-V4 |
| Festo-Teilenummer | 8060526 |
| Konstruktiver Aufbau | Sitzventil mit Membranantrieb |
| Betätigungsart | pneumatisch |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Leitungsanschluss | Gewindemuffe 2 1/2 NPT nach ANSI/ASME B 1,20,1 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | nicht reversibel |
| Mediumsdruck | 0 bis 8 bar |
| Rückstellart | mechanische Feder |
| Steuerart | fremdgesteuert |
| Pneumatischer Anschluss | Innengewinde G1/8 |
| Betriebsdruck | 5 bis 7 bar |
| Medium | Dampf, Inerte Gase, gefilterte Druckluft, Filterfeinheit 200 µm |
| Durchflussrichtung | Über Ventilsitz, für gasförmige Medien |
| Regelung des Mediums | On-/Off-Betrieb |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Max. Viskosität | 600 mm²/s |
| Mediumstemperatur | -10 bis 180 °C |
| Umgebungstemperatur | 0 bis 60 °C |
| Durchfluss Kv | 77,4 m³/h |
| Einsatz im Außenbereich | wettergeschützte Einsatzorte Klasse C1 in Anlehnung an IEC 60654-1 |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Armaturgehäuse | Edelstahlguss |
| Werkstoffnummer Armaturgehäuse | ASTM A351-CF3M |
| Werkstoff Dichtungen | NBR |
| Werkstoff Spindeldichtung | PTFE |
| Werkstoff Sitzdichtung | PTFE |
| Produktgewicht | 10185 g |
| Zulassung | CRN |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Zertifikat ausstellende Stelle | TÜV 968/V 1039.01/20 |
| Safety Integrity Level (SIL) | SIL 2 |
| PFH | 1,36E-7 |
| PFD | 5,95E-4 |
| Baugröße Antrieb | 90 mm |
| Hub | 26 mm |
| Steuerfunktion | Durch reduzierte Federkraft geschlossen, NC |
| Positionserkennung | mit mechanischer Anzeige |
| Werkstoff Antriebsgehäuse | Edelstahlguss |
| Werkstoffnummer Antriebsgehäuse | 1.4408 |
| Lagertemperatur | -10 bis 60 °C |
| Schutzart | IP65, IP67 |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Deckel | Edelstahlguss |
| Hersteller | Festo |
| Hersteller-Nr. | VZXA-A-TS7-2 1/2"-M2-V14T-8-M-90-26-PR-V4 |
| EAN | 4052568435769 |
| Zolltarifnummer | 84818073 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl |
| Gewinde | NPT 2 1/2 |
| Hub [mm] | 26 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Edelstahl |
| Funktion | 2/2 |
| Bauart | Sitzventil mit Membranantrieb |
| Medientemperatur [°C] | -10 bis 180 |
| Serie | VZXA |
