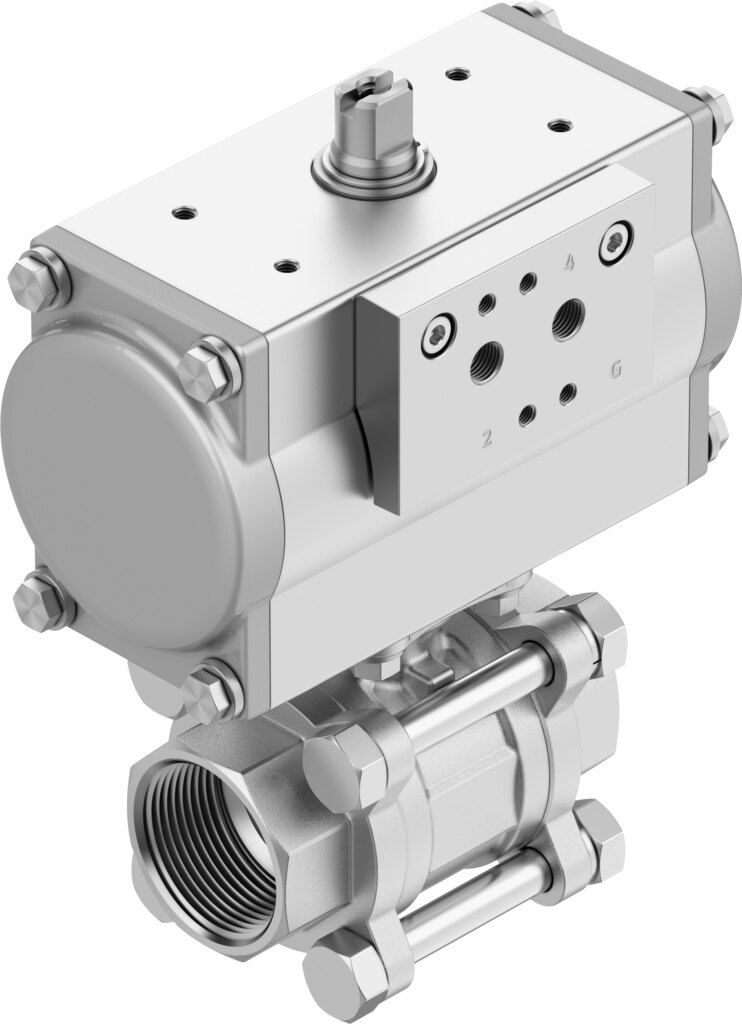

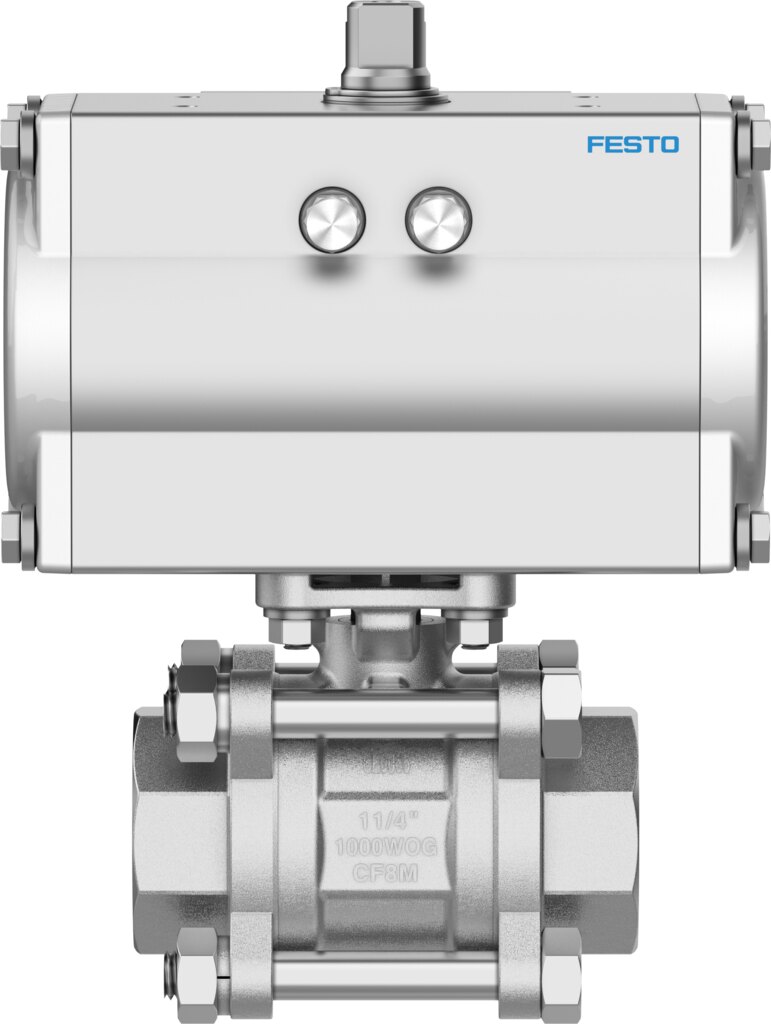

Kugelhahneinheit mit Schwenkantrieb Edelstahl 1 1/2 NPT DN 40 PN 63 VZBE-A-11/2-T-63-T-2-F0507-V15V15-PA40 - Festo 8191901

Festo ✓ Originalprodukt Neuware

Automatisiertes Absperren in Leitungen DN 40: die Kugelhahneinheit VZBE-A-11/2-T-63-T-2-F0507-V15V15-PA40 kombiniert Kugelhahn PN 63 und pneumatischen Schwenkantrieb. Anschluss 1 1/2 NPT, Gehäuse aus Edelstahlguss, Kv 247 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.

Netto
412,32 €
zzgl. MwSt.
490,66 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8191901
Hersteller-Nr. VZBE-A-11/2-T-63-T-2-F0507-V15V15-PA40
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für automatisierte Absperrungen in Leitungen DN 40 vereint die Kugelhahneinheit VZBE-A-11/2-T-63-T-2-F0507-V15V15-PA40 einen Kugelhahn PN 63 mit einem pneumatischen Schwenkantrieb. VZBE-A-11/2-T-63-T-2-F0507-V15V15-PA40 erreicht Kv 247 m³/h.

Vorteile im Überblick

  • Kv-Wert 247 m³/h in DN 40
  • Armatur für Nenndruck PN 63
  • Antriebsschnittstelle F0507 nach ISO 5211
  • Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar
  • Gehäuse und Kugel aus Edelstahlguss 1.4408
  • Medien von -10 bis 200 °C

Einsatz

Geeignet für Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Die Einbaulage ist frei wählbar. ATEX-Explosionsschutz: Zonen 1, 2, 21 und 22.

Technische Daten

MerkmalWert
TypVZBE-A-11/2-T-63-T-2-F0507-V15V15-PA40
Festo-Teilenummer8191901
Konstruktiver AufbauSchwenkantrieb
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur1 1/2 NPT
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0507
Nennweite DN40
Ventilfunktion2/2
Strömungsrichtungreversibel
Betriebsdruck5,5 bis 8 bar
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN30 Nm
Basierend auf NormISO 5211
MediumDruckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur-10 bis 200 °C
Durchfluss Kv247 m³/h
Max. Oberflächentemperatur Zusammenbau+105°C...+280°C, T4...T2
Explosionsgruppe ZusammenbauIIC, IIIC
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenFPM, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Produktgewicht4050 g
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Ex-Umgebungstemperatur-10°C <= Ta <= +80°C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBE-A-11/2-T-63-T-2-F0507-V15V15-PA40
EAN4052568715625
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
GewindeNPT 1 1/2
Nennweite DN [mm]40
Nenndruck PN [bar]63
DichtmaterialFKM, PTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
BauartSchwenkantrieb, 2-Wege-Kugelhahn
Medientemperatur [°C]-10 bis 200
NormDIN EN ISO 5211
SerieVZBE
