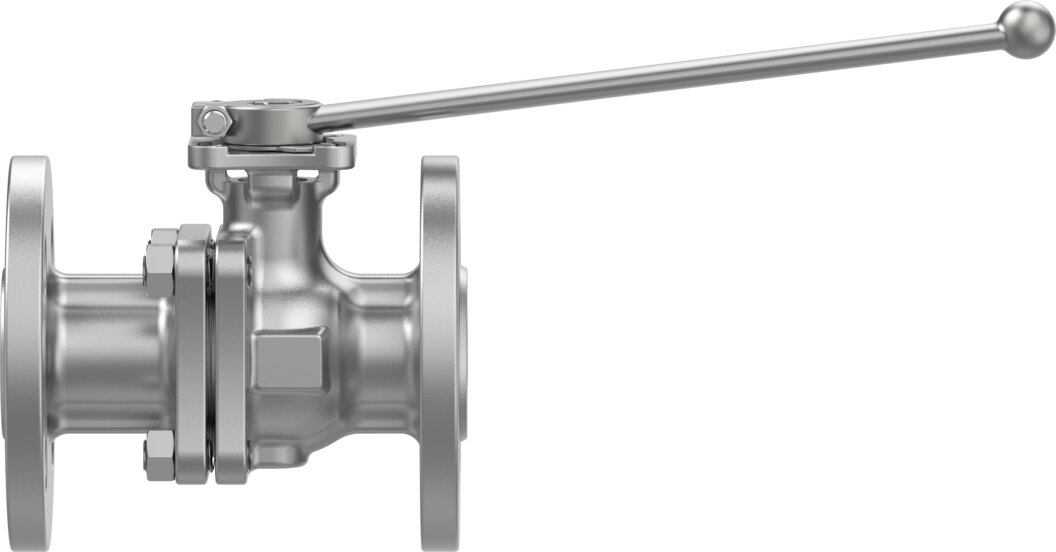

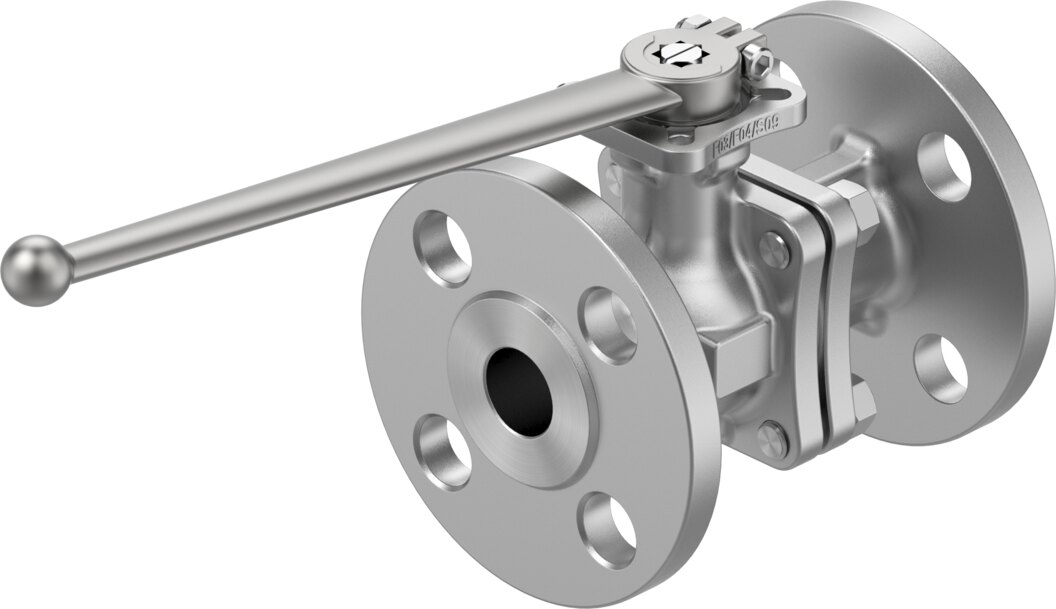

2-Wege-Kugelhahn Edelstahl Flansch ANSI Klasse 150 DN 20 PN 20 VZBF-3/4-P1-20-D-2-F0304-M-V15V15 - Festo 8097468

Festo ✓ Originalprodukt Neuware

Absperren in Leitungen DN 20 bis PN 20: der 2-Wege-Kugelhahn VZBF-3/4-P1-20-D-2-F0304-M-V15V15 aus Edelstahlguss mit Anschluss Flansch nach ANSI B16,5 Klasse 150. Er nimmt über das Flanschbild F0304 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 59 m³/h. Medien von -20 bis 200 °C.

Netto
141,81 €
zzgl. MwSt.
168,75 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8097468
Hersteller-Nr. VZBF-3/4-P1-20-D-2-F0304-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Prozessleitungen DN 20 bis PN 20 liefert der 2-Wege-Kugelhahn VZBF-3/4-P1-20-D-2-F0304-M-V15V15 eine Absperrung mit Flansch nach ANSI B16,5 Klasse 150-Anschluss und Flansch nach ISO 5211. Kennwert für die Auslegung: Kv 59 m³/h.

Vorteile

  • Kv-Wert 59 m³/h in DN 20
  • Nenndruck PN 20 für das Armaturgehäuse
  • Medien von -20 bis 200 °C
  • Losbrechmoment 10 Nm bei Nenndruck als Basis für die Antriebsauslegung
  • Gehäuse und Kugel aus Edelstahlguss 1.4408
  • Flanschbild F0304 nach ISO 5211, Schwenkantrieb direkt montierbar

Einsatz

Als Medien nennt Festo für VZBF-3/4-P1-20-D-2-F0304-M-V15V15: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Die Einbaulage ist frei wählbar. Der VZBF-Typ 8097468 ist für ATEX-Zonen 1, 2, 21 und 22 zugelassen. Für die Automatisierung den Schwenkantrieb nach dem Losbrechmoment auslegen.

Technische Daten

MerkmalWert
TypVZBF-3/4-P1-20-D-2-F0304-M-V15V15
Festo-Teilenummer8097468
Konstruktiver Aufbau2-Wege-Kugelhahn
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturFlansch nach ANSI B16,5 Klasse 150
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0304
Innen-Ø20 mm
Nennweite DN20
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN20
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN10 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv59 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE, PTFE, modifiziert
Werkstoff DichtungenFPM, Grafit, PCTFE, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht2100 g
ZulassungAPI607, CRN
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBF-3/4-P1-20-D-2-F0304-M-V15V15
EAN4052568453626
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]20
Nenndruck PN [bar]20
DichtmaterialFKM, PCTFE, PTFE, Grafit
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBF
