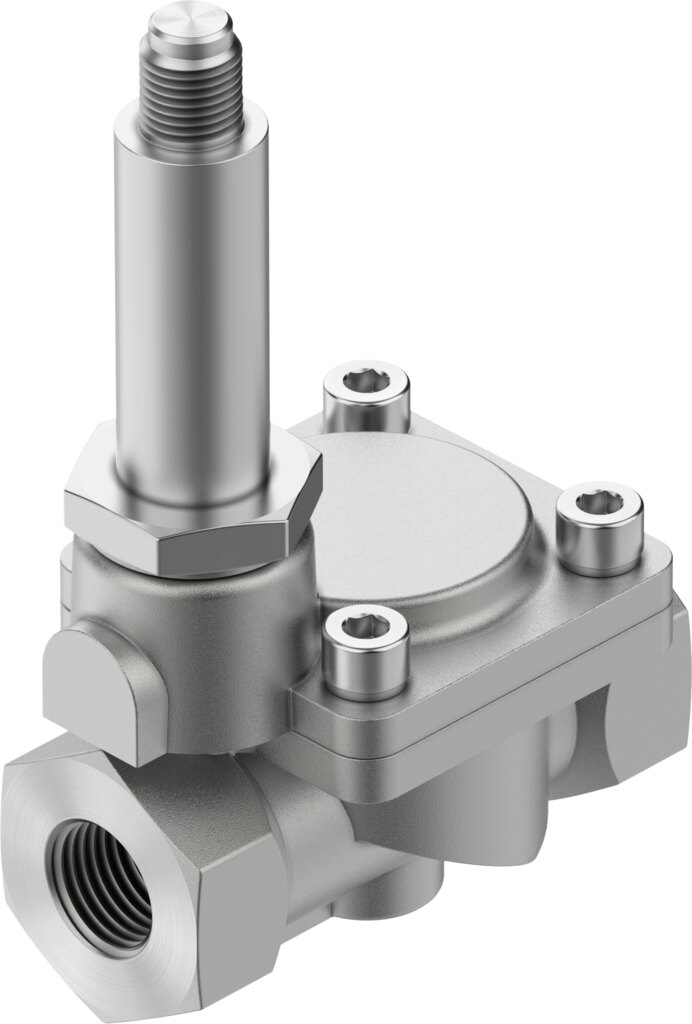

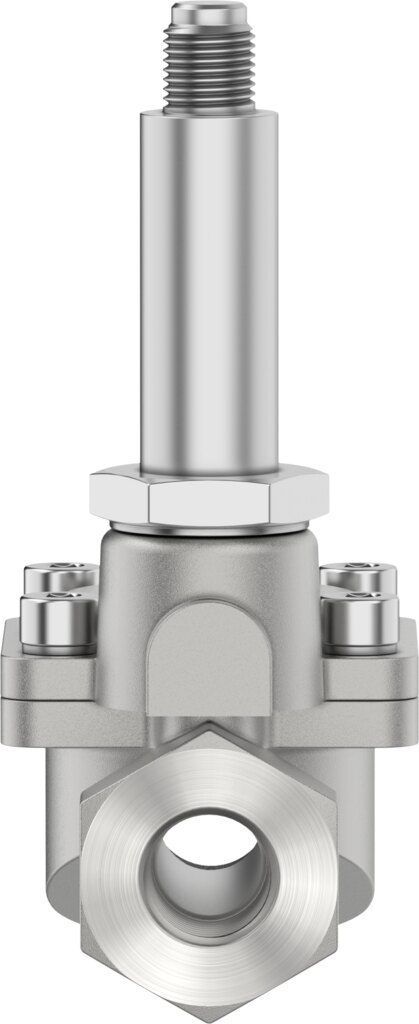

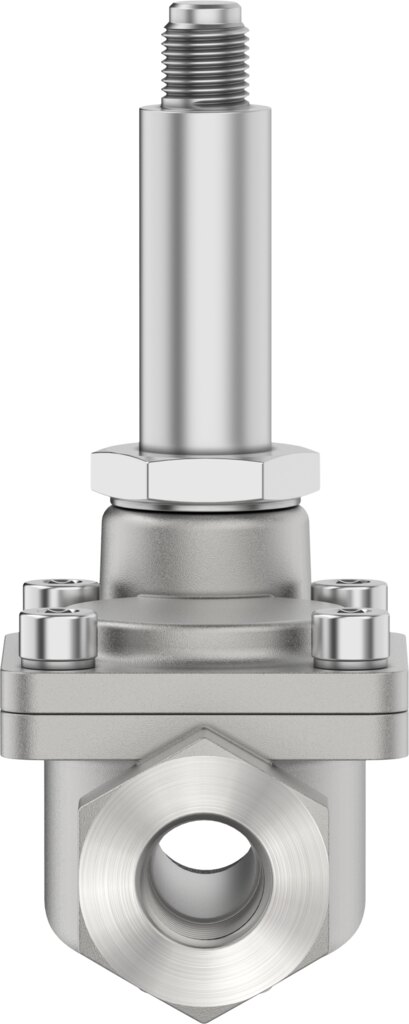

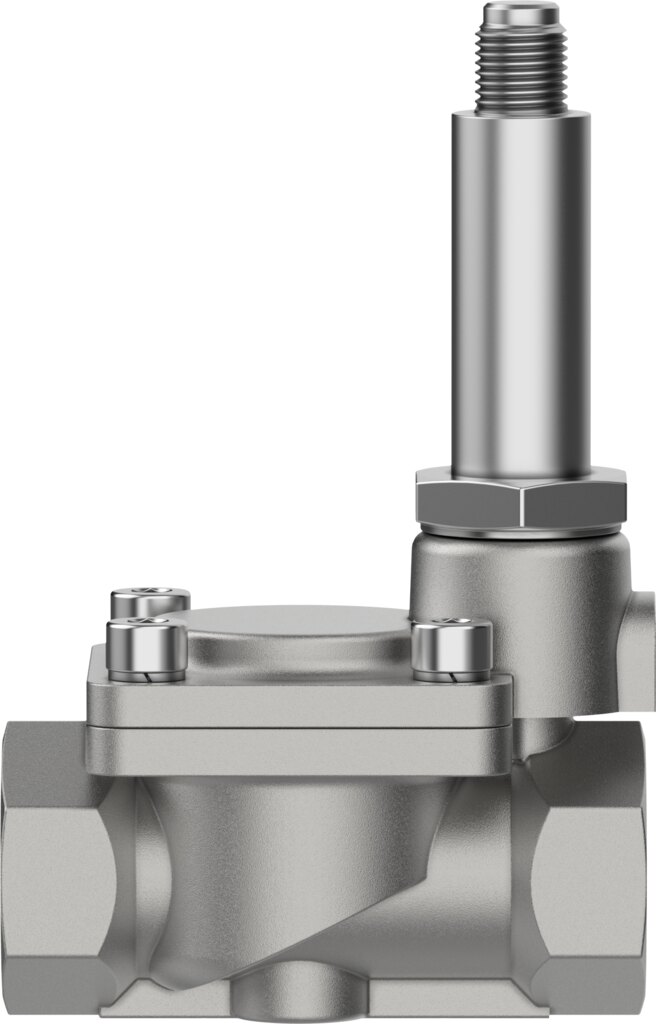

2/2-Wege-Magnetventil NC, 3/8 NPT, Nennweite 13 mm, Edelstahl, Dichtung NBR, Spule als Zubehör VZWM-L-M22C-N38-F5-R1 - Festo 546171
Das Festo Magnetventil VZWM-L-M22C-N38-F5-R1 ist für Druckluft, inerte Gase, Wasser und neutrale Flüssigkeiten bei Mediumsdruck für Gase 0,5 bis 10 bar ausgelegt. Kv-Wert 2 m³/h, Normalnenndurchfluss 2100 l/min, Anschluss 3/8 NPT. Magnetspule als Zubehör.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
2100 l/min Normalnenndurchfluss bei Mediumsdruck für Gase 0,5 bis 10 bar: Das Magnetventil VZWM-L-M22C-N38-F5-R1 öffnet in 8 ms und schließt in 10 ms. Als servogesteuertes Membranventil braucht der VZWM-L-M22C-N38-F5-R1 eine Druckdifferenz von mindestens 0,5 bar.
Das spricht dafür
- Servogesteuert: Mediumsdruck für Gase 0,5 bis 10 bar, Mindest-Druckdifferenz 0,5 bar
- Durchfluss Kv 2 m³/h, Normalnenndurchfluss 2100 l/min
- Schaltzeit 8 ms ein, 10 ms aus
- Magnetspule Typ MH separat als Zubehör bestellbar
- Gehäusewerkstoff Edelstahlguss, Dichtungen NBR
Einsatz
Freigegebene Medien für den VZWM-L-M22C-N38-F5-R1: Druckluft, inerte Gase, Wasser und neutrale Flüssigkeiten. Flüssigkeiten bis 22 mm²/s Viskosität. Einbau des VZWM-L-M22C-N38-F5-R1: Leitungseinbau, Einbaulage vorzugsweise stehend. Der VZWM-L-M22C-N38-F5-R1 arbeitet bei -10 bis 60 °C Umgebungs- und -10 bis 60 °C Mediumstemperatur.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZWM-L-M22C-N38-F5-R1 |
| Festo-Teilenummer | 546171 |
| Konstruktiver Aufbau | Membranventil, servogesteuert |
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Einbaulage | vorzugsweise stehend |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | 3/8 NPT |
| Elektrischer Anschluss | Magnetspule Typ MH-... , Spule als Zubehör bestellbar |
| Nennweite | 13 mm |

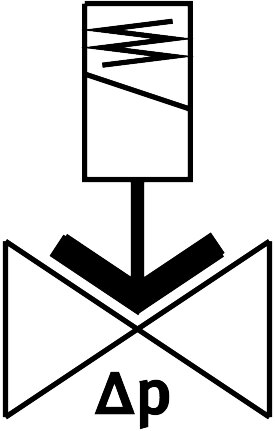

| Ventilfunktion | 2/2 geschlossen monostabil |
| Strömungsrichtung | nicht reversibel |
| Medium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumsdruck flüssige Medien | 0,5 bis 6 bar |
| Mediumsdruck gasförmige Medien | 0,5 bis 10 bar |
| Berstdruck | 40 bar |
| Überlastdruck | 40 bar |
| Druckdifferenz | 0,5 bar |
| Steuerart | vorgesteuert |
| Max. Viskosität | 22 mm²/s |
| Mediumstemperatur | -10 bis 60 °C |
| Mediumstemperatur flüssige Medien | 5 bis 50 °C |
| Umgebungstemperatur | -10 bis 60 °C |
| Durchfluss Kv | 2 m³/h |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 2100 l/min |
| Schaltzeit ein | 8 ms |
| Schaltzeit ein flüssige Medien | 110 ms |
| Schaltzeit aus | 10 ms |
| Schaltzeit aus flüssige Medien | 190 ms |
| b-Wert | 0,35 |
| C-Wert | 8,8 l/sbar |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4581 |
| Werkstoff Dichtungen | NBR |
| Werkstoff Ankerrohr | hochlegierter Stahl |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| Max. Anziehdrehmoment Deckelschraube | 20 Nm |
| Max. Anziehdrehmoment Anschlussgewinde | 60 Nm |
| Max. Anziehdrehmoment Spulenbefestigung | 2 Nm |
| Gewicht | 0,5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VZWM-L-M22C-N38-F5-R1 |
| EAN | 4052568352325 |
| Zolltarifnummer | 84818087 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4581 |
| Gewinde | NPT 3/8 |
| Nennweite DN [mm] | 13 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Edelstahl 1.4581 |
| Funktion | 2/2 geschlossen monostabil |
| Durchfluss [l/min] | 2100 |
| Bauart | Membranventil, servogesteuert |
| Medientemperatur [°C] | -10 bis 60 |
| Serie | VZWM |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 3/8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
