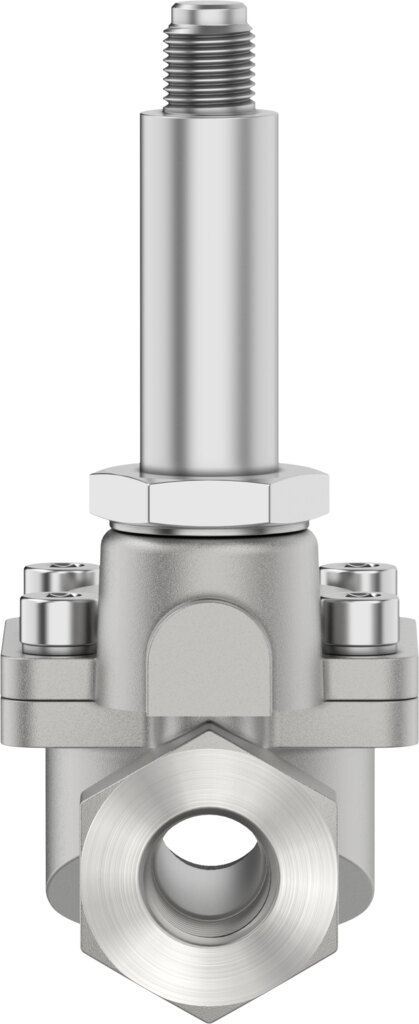

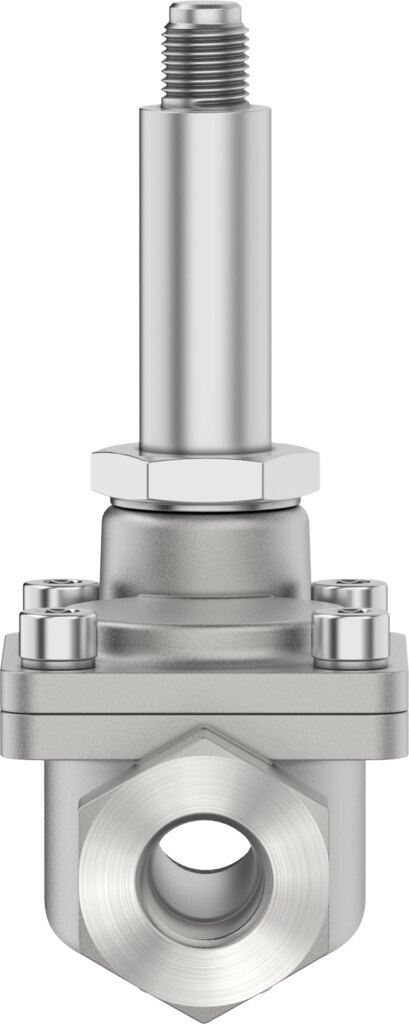

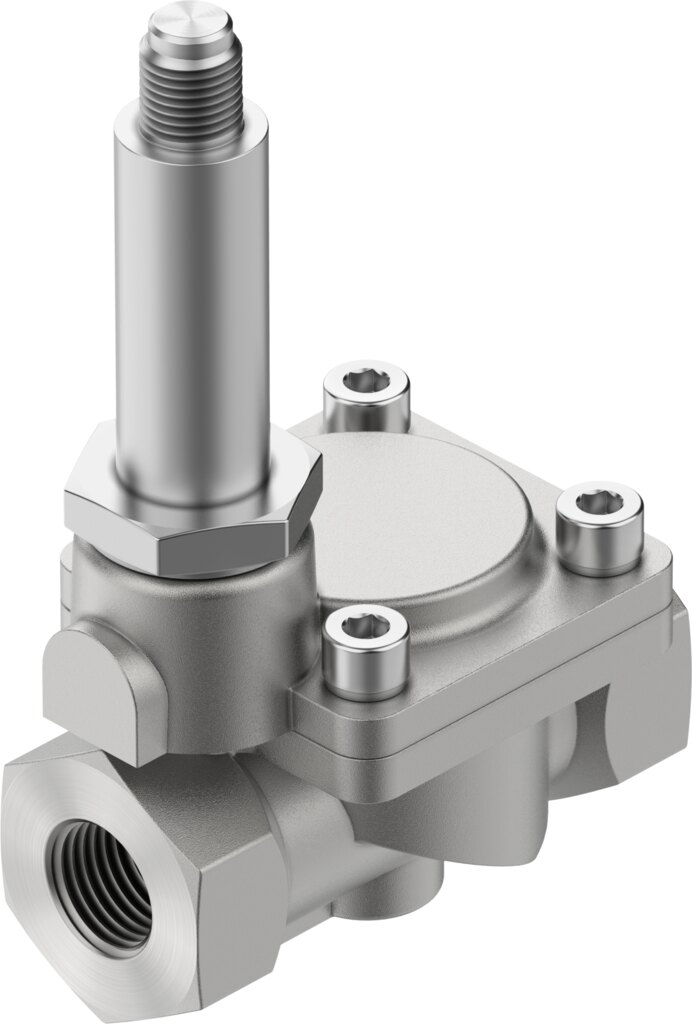

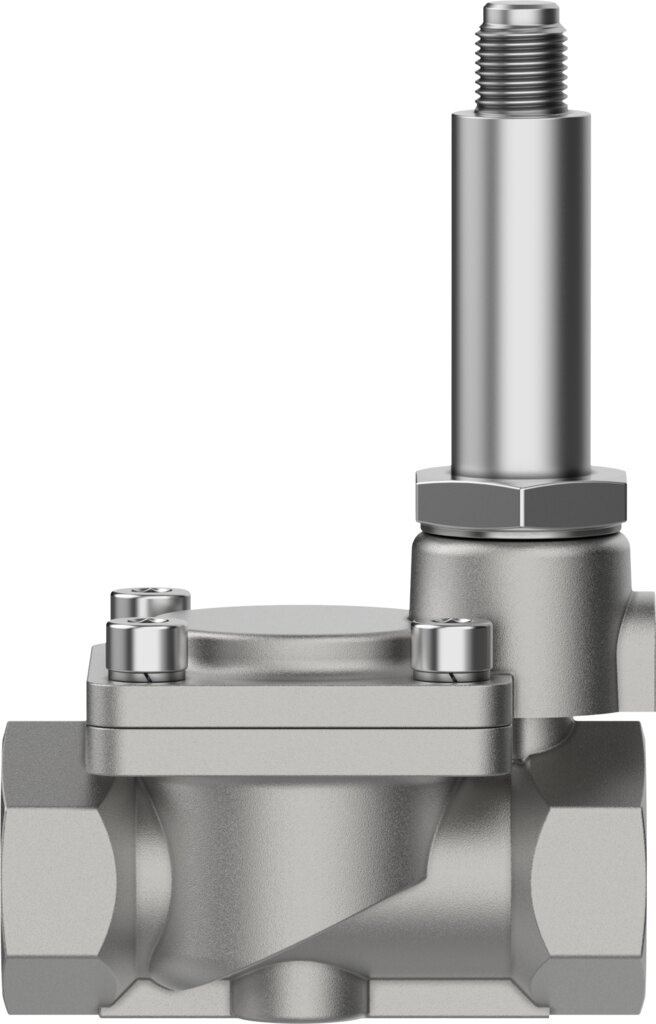

2/2-Wege-Magnetventil NC, 1/2 NPT, Nennweite 13 mm, Edelstahl, Dichtung NBR, Spule als Zubehör VZWM-L-M22C-N12-F5-R1 - Festo 546172

Festo ✓ Originalprodukt Neuware

Das Magnetventil VZWM-L-M22C-N12-F5-R1 von Festo schaltet Druckluft, inerte Gase, Wasser und neutrale Flüssigkeiten im Bereich 0,5 bis 10 bar. Kv-Wert 2,4 m³/h, Normalnenndurchfluss 2400 l/min, Anschluss 1/2 NPT. Magnetspule als Zubehör.

Netto
255,93 €
zzgl. MwSt.
304,56 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-546172
Hersteller-Nr. VZWM-L-M22C-N12-F5-R1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kv-Wert 2,4 m³/h bei Mediumsdruck für Gase 0,5 bis 10 bar: Mit dem Magnetventil VZWM-L-M22C-N12-F5-R1 von Festo schalten Sie Druckluft, inerte Gase, Wasser und neutrale Flüssigkeiten direkt in der Rohrleitung. Als servogesteuertes Membranventil braucht der VZWM-L-M22C-N12-F5-R1 eine Druckdifferenz von mindestens 0,5 bar.

Das spricht dafür

  • Servogesteuert: Mediumsdruck für Gase 0,5 bis 10 bar, Mindest-Druckdifferenz 0,5 bar
  • Durchfluss Kv 2,4 m³/h, Normalnenndurchfluss 2400 l/min
  • Schaltzeit 8 ms ein, 10 ms aus
  • Magnetspule Typ MH separat als Zubehör bestellbar
  • Gehäusewerkstoff Edelstahlguss, Dichtungen NBR

Einsatz

Freigegebene Medien für den VZWM-L-M22C-N12-F5-R1: Druckluft, inerte Gase, Wasser und neutrale Flüssigkeiten. Flüssigkeiten bis 22 mm²/s Viskosität. Zum Einbau des VZWM-L-M22C-N12-F5-R1: Leitungseinbau, Einbaulage vorzugsweise stehend. Für den VZWM-L-M22C-N12-F5-R1 gelten -10 bis 60 °C Umgebungs- und -10 bis 60 °C Mediumstemperatur.

Technische Daten

MerkmalWert
TypVZWM-L-M22C-N12-F5-R1
Festo-Teilenummer546172

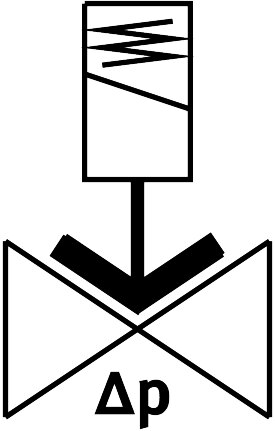

Konstruktiver AufbauMembranventil, servogesteuert
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagevorzugsweise stehend
BefestigungsartLeitungseinbau
Anschluss Armatur1/2 NPT
Elektrischer AnschlussMagnetspule Typ MH-... , Spule als Zubehör bestellbar
Nennweite13 mm
Ventilfunktion2/2 geschlossen monostabil
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumsdruck flüssige Medien0,5 bis 6 bar
Mediumsdruck gasförmige Medien0,5 bis 10 bar
Berstdruck40 bar
Überlastdruck40 bar
Druckdifferenz0,5 bar
Steuerartvorgesteuert
Max. Viskosität22 mm²/s
Mediumstemperatur-10 bis 60 °C
Mediumstemperatur flüssige Medien5 bis 50 °C
Umgebungstemperatur-10 bis 60 °C
Durchfluss Kv2,4 m³/h
Normalnenndurchfluss (normalisiert nach DIN 1343)2400 l/min
Schaltzeit ein8 ms
Schaltzeit ein flüssige Medien110 ms
Schaltzeit aus10 ms
Schaltzeit aus flüssige Medien200 ms
b-Wert0,37
C-Wert9,8 l/sbar
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4581
Werkstoff DichtungenNBR
Werkstoff Ankerrohrhochlegierter Stahl
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
Max. Anziehdrehmoment Deckelschraube20 Nm
Max. Anziehdrehmoment Anschlussgewinde105 Nm
Max. Anziehdrehmoment Spulenbefestigung2 Nm
Gewicht0,47 kg
HerstellerFesto
Hersteller-Nr.VZWM-L-M22C-N12-F5-R1
EAN4052568352332
Zolltarifnummer84818087
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4581
GewindeNPT 1/2
Nennweite DN [mm]13
DichtmaterialNBR
GehäusewerkstoffEdelstahl 1.4581
Funktion2/2 geschlossen monostabil
Durchfluss [l/min]2400
BauartMembranventil, servogesteuert
Medientemperatur [°C]-10 bis 60
SerieVZWM
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/2
Temperaturbereich-10-60 °C
Temperatur (max.)60
