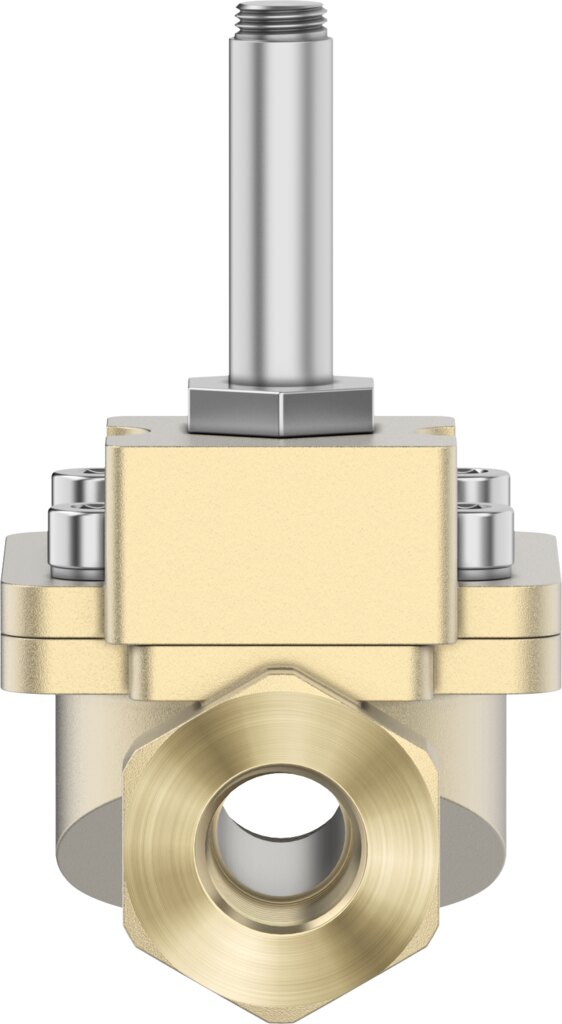

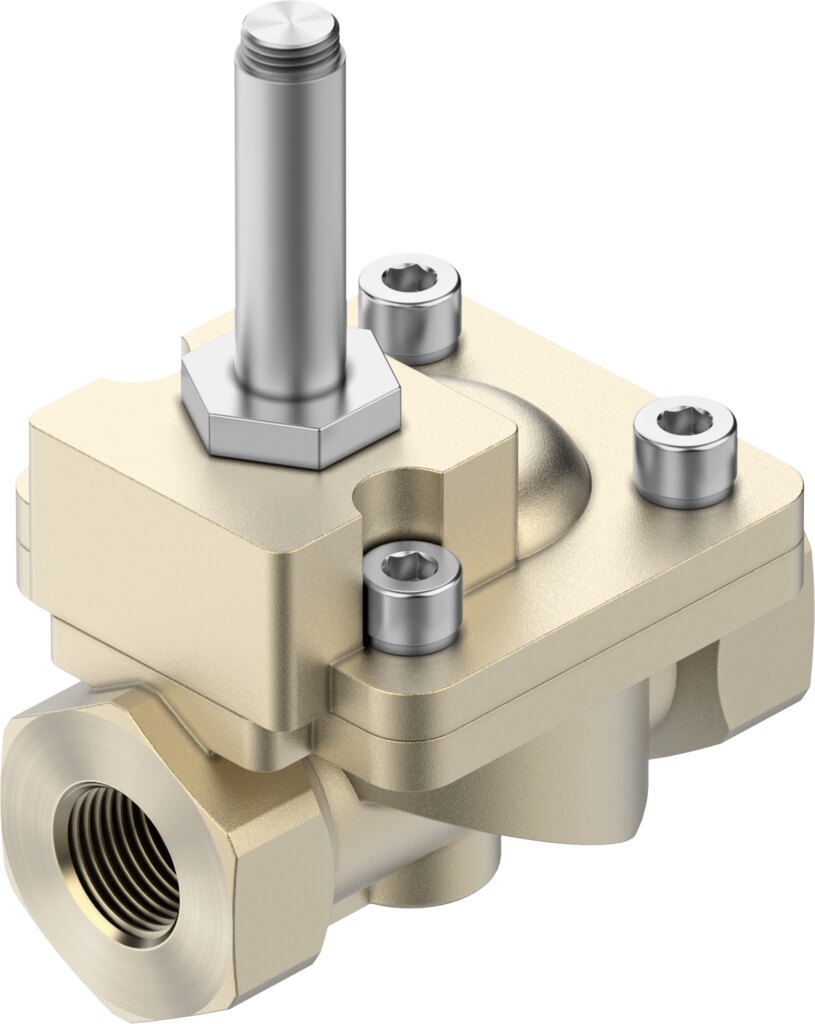

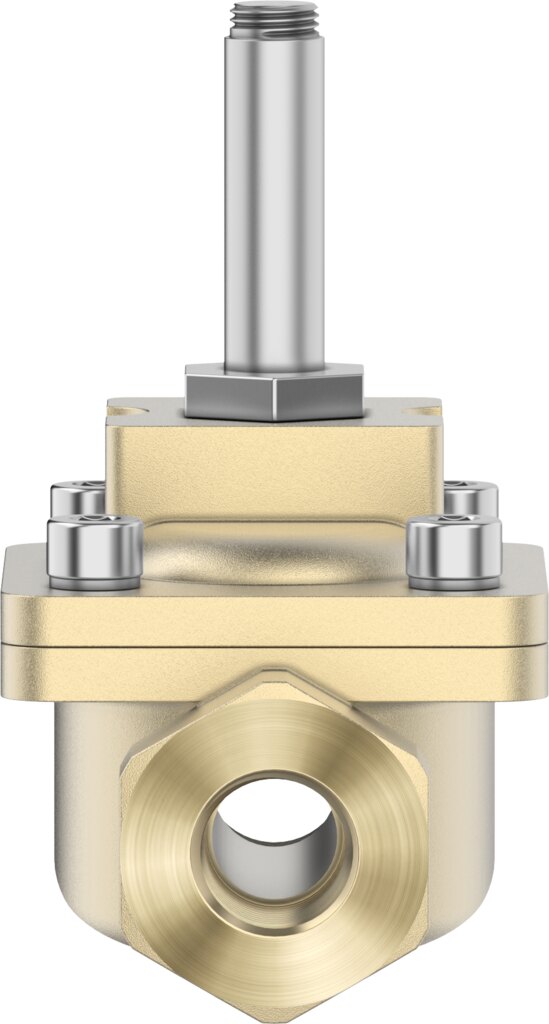

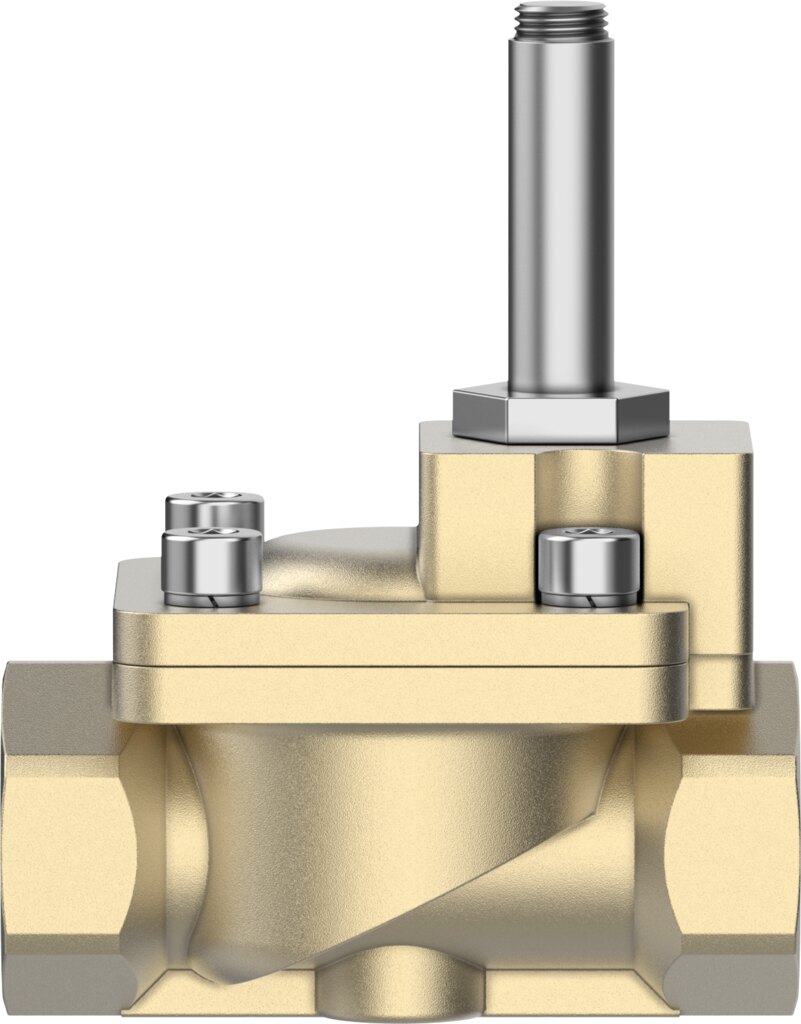

Magnetventil VZWM-L-M22C-N14-F4 - Festo 546154
Netto
zzgl. MwSt.
93,14 € inkl. 19 % MwSt., zzgl. Versand
78,27 €
Artikel
FES-546154
Hersteller-Nr.
VZWM-L-M22C-N14-F4
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Konstruktiver Aufbau | Membranventil, servogesteuert |
|---|---|
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Einbaulage | vorzugsweise stehend |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | 1/4 NPT |
| Elektrischer Anschluss | Magnetspule Typ MD-... , Spule als Zubehör bestellbar |
| Nennweite | 13,5 mm |

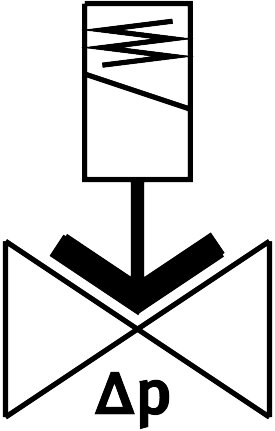

| Ventilfunktion | 2/2 geschlossen monostabil |
| Strömungsrichtung | nicht reversibel |
| Medium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumsdruck flüssige Medien | 0,5 ... 6 bar |
| Mediumsdruck gasförmige Medien | 0,5 ... 10 bar |
| Berstdruck | 40 bar |
| Überlastdruck | 40 bar |
| Druckdifferenz | 0,5 bar |
| Steuerart | vorgesteuert |
| Max. Viskosität | 22 mm²/s |
| Mediumstemperatur | -10 ... 60 °C |
| Mediumstemperatur flüssige Medien | 5 ... 50 °C |
| Umgebungstemperatur | -10 ... 60 °C |
| Durchfluss Kv | 1,6 m³/h |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 1400 l/min |
| Schaltzeit ein | 8 ms |
| Schaltzeit ein flüssige Medien | 100 ms |
| Schaltzeit aus | 10 ms |
| Schaltzeit aus flüssige Medien | 200 ms |
| b-Wert | 0,3 |
| C-Wert | 6 l/sbar |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Messing |
| Werkstoffnummer Gehäuse | 2,0402 |
| Werkstoff Dichtungen | NBR |
| Werkstoff Ankerrohr | hochlegierter Stahl |
| Produktgewicht | 500 g |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Max. Anziehdrehmoment Deckelschraube | 20 Nm |
| Max. Anziehdrehmoment Anschlussgewinde | 35 Nm |
| Max. Anziehdrehmoment Spulenbefestigung | 0,5 Nm |
| Gewicht | 0,6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VZWM-L-M22C-N14-F4 |
| EAN | 4052568352233 |
| Zolltarifnummer | 84818087 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
