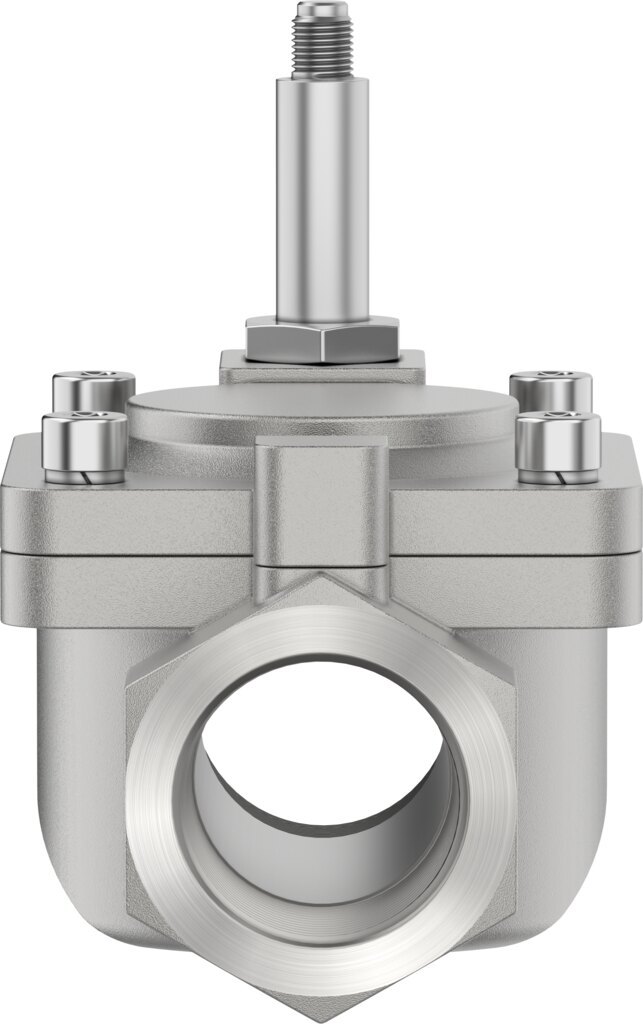

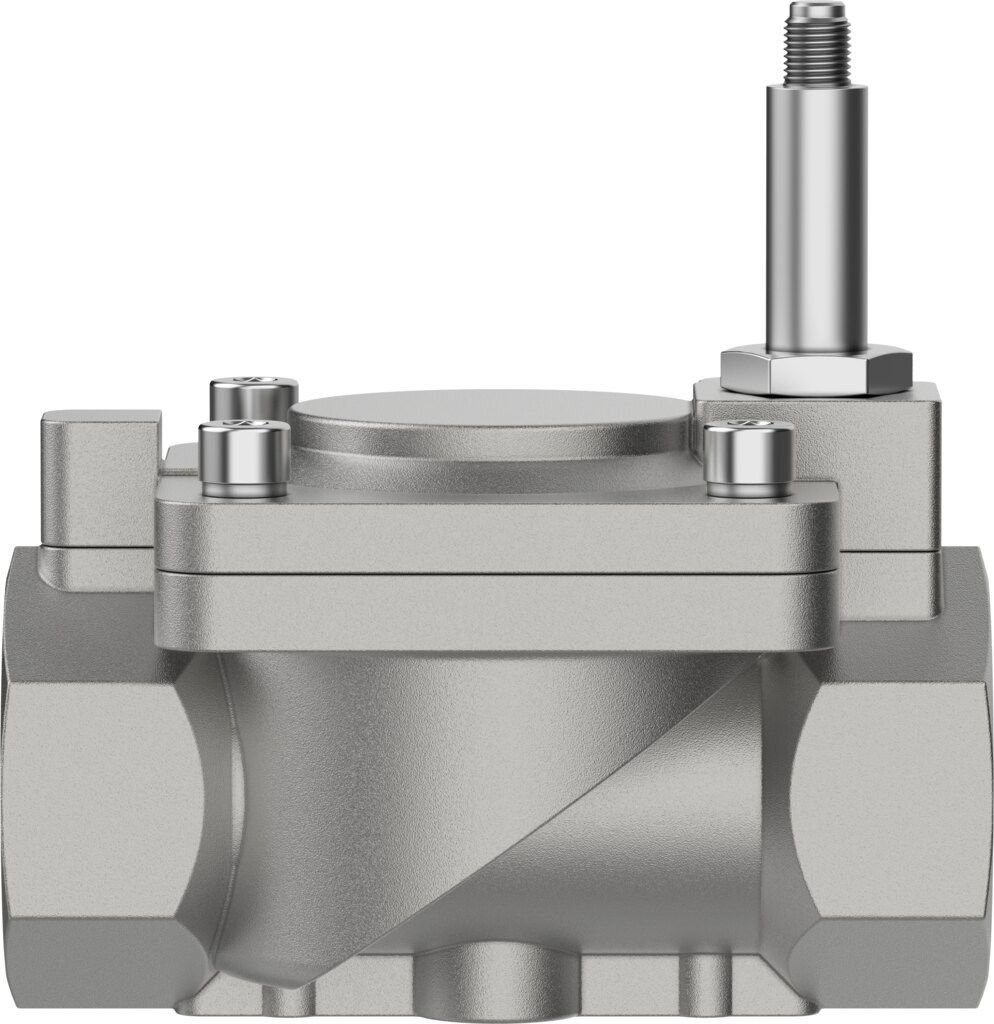

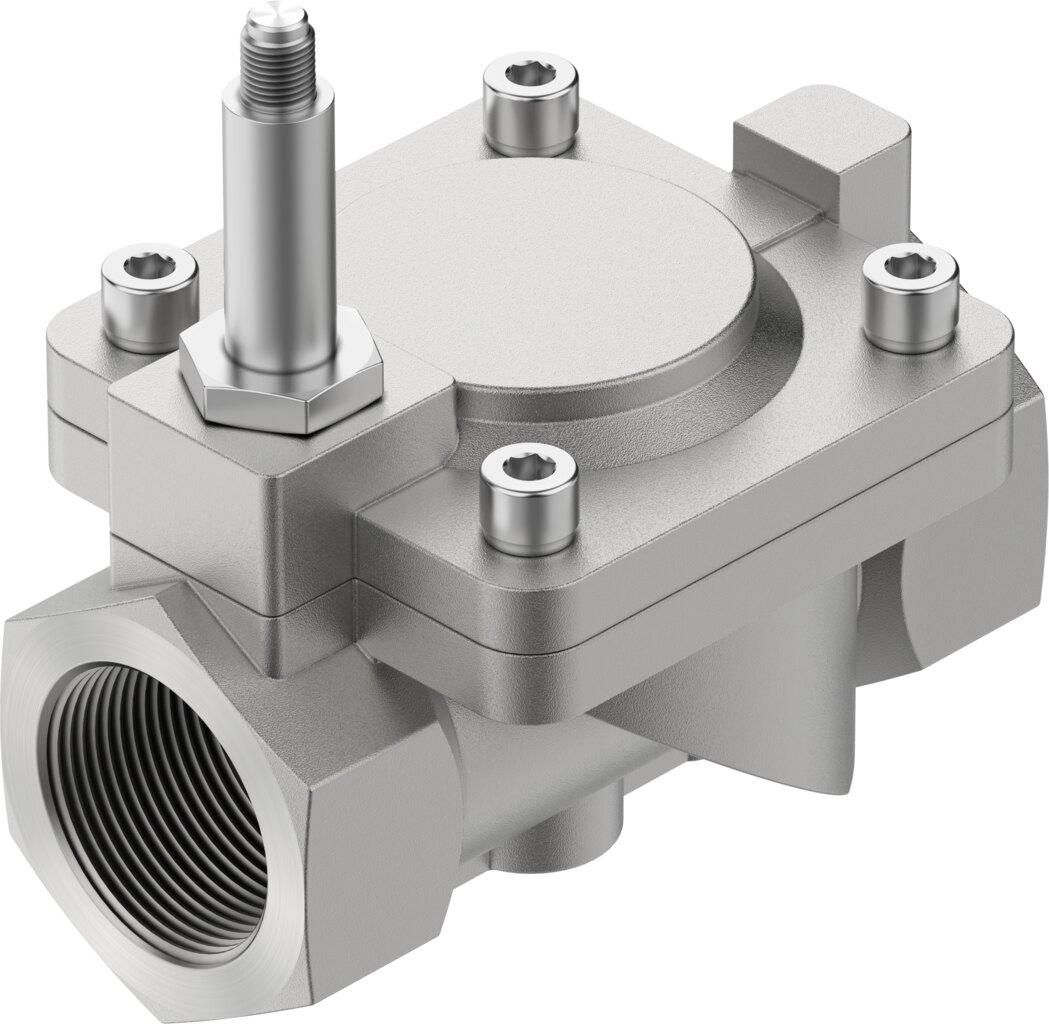

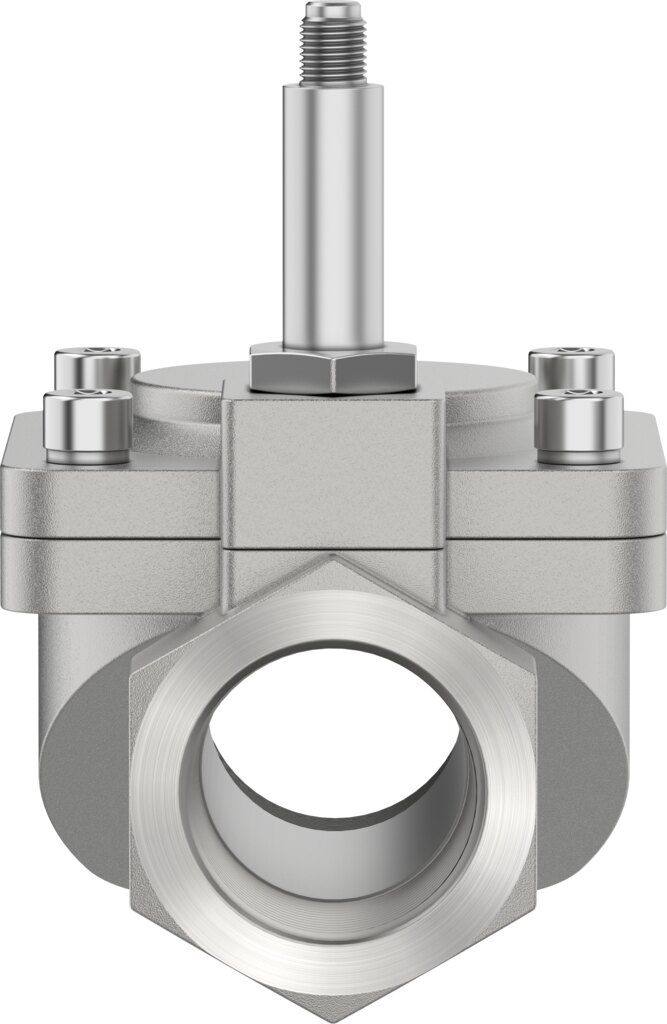

2/2-Wege-Magnetventil NC, 1 1/2 NPT, Nennweite 40 mm, Edelstahl, Dichtung NBR, Spule als Zubehör VZWM-L-M22C-N112-F5-R1 - Festo 546176

Festo ✓ Originalprodukt Neuware

Das Magnetventil VZWM-L-M22C-N112-F5-R1 von Festo schaltet Druckluft, inerte Gase, Wasser und neutrale Flüssigkeiten im Bereich 0,7 bis 10 bar. Kv-Wert 27,4 m³/h, Normalnenndurchfluss 26400 l/min, Anschluss 1 1/2 NPT. Gehäuse Edelstahlguss, Dichtungen NBR.

Netto
764,88 €
zzgl. MwSt.
910,21 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-546176
Hersteller-Nr. VZWM-L-M22C-N112-F5-R1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VZWM-L-M22C-N112-F5-R1 schaltet Druckluft, inerte Gase, Wasser und neutrale Flüssigkeiten bei Mediumsdruck für Gase 0,7 bis 10 bar und erreicht einen Kv-Wert von 27,4 m³/h. Als servogesteuertes Membranventil braucht der VZWM-L-M22C-N112-F5-R1 eine Druckdifferenz von mindestens 0,7 bar.

Ihre Vorteile

  • Servogesteuert: Mediumsdruck für Gase 0,7 bis 10 bar, Mindest-Druckdifferenz 0,7 bar
  • Durchfluss Kv 27,4 m³/h, Normalnenndurchfluss 26400 l/min
  • Schaltzeit 26 ms ein, 20 ms aus
  • Magnetspule Typ MH separat als Zubehör bestellbar
  • Gehäusewerkstoff Edelstahlguss, Dichtungen NBR

Einsatz

Mit dem VZWM-L-M22C-N112-F5-R1 lassen sich Druckluft, inerte Gase, Wasser und neutrale Flüssigkeiten schalten. Flüssigkeiten bis 22 mm²/s Viskosität. Einbau des VZWM-L-M22C-N112-F5-R1: Leitungseinbau, Einbaulage vorzugsweise stehend. Der VZWM-L-M22C-N112-F5-R1 arbeitet bei -10 bis 60 °C Umgebungs- und -10 bis 60 °C Mediumstemperatur.

Technische Daten

MerkmalWert
TypVZWM-L-M22C-N112-F5-R1
Festo-Teilenummer546176
Konstruktiver AufbauMembranventil, servogesteuert
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagevorzugsweise stehend
BefestigungsartLeitungseinbau
Anschluss Armatur1 1/2 NPT
Elektrischer AnschlussMagnetspule Typ MH-... , Spule als Zubehör bestellbar
Nennweite40 mm

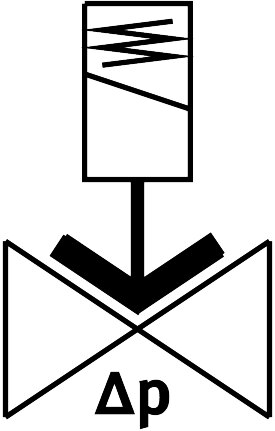

Ventilfunktion2/2 geschlossen monostabil
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumsdruck flüssige Medien0,7 bis 6 bar
Mediumsdruck gasförmige Medien0,7 bis 10 bar
Berstdruck40 bar
Überlastdruck40 bar
Druckdifferenz0,7 bar
Steuerartvorgesteuert
Max. Viskosität22 mm²/s
Mediumstemperatur-10 bis 60 °C
Mediumstemperatur flüssige Medien5 bis 50 °C
Umgebungstemperatur-10 bis 60 °C
Durchfluss Kv27,4 m³/h
Normalnenndurchfluss (normalisiert nach DIN 1343)26400 l/min
Schaltzeit ein26 ms
Schaltzeit ein flüssige Medien1400 ms
Schaltzeit aus20 ms
Schaltzeit aus flüssige Medien2000 ms
b-Wert0,67
C-Wert82 l/sbar
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4581
Werkstoff DichtungenNBR
Werkstoff Ankerrohrhochlegierter Stahl
CE-Zeichen (siehe Konformitätserklärung)nach EU-Druckgeräte-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für Druckgeräte
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
Max. Anziehdrehmoment Deckelschraube30 Nm
Max. Anziehdrehmoment Anschlussgewinde540 Nm
Max. Anziehdrehmoment Spulenbefestigung2 Nm
Gewicht2,7 kg
HerstellerFesto
Hersteller-Nr.VZWM-L-M22C-N112-F5-R1
EAN4052568352370
Zolltarifnummer84818087
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4581
GewindeNPT 1 1/2
Nennweite DN [mm]40
DichtmaterialNBR
GehäusewerkstoffEdelstahl 1.4581
Funktion2/2 geschlossen monostabil
Durchfluss [l/min]26400
BauartMembranventil, servogesteuert
Medientemperatur [°C]-10 bis 60
SerieVZWM
Betriebsdruck max [bar]10
Temperaturbereich-10-60 °C
Temperatur (max.)60
