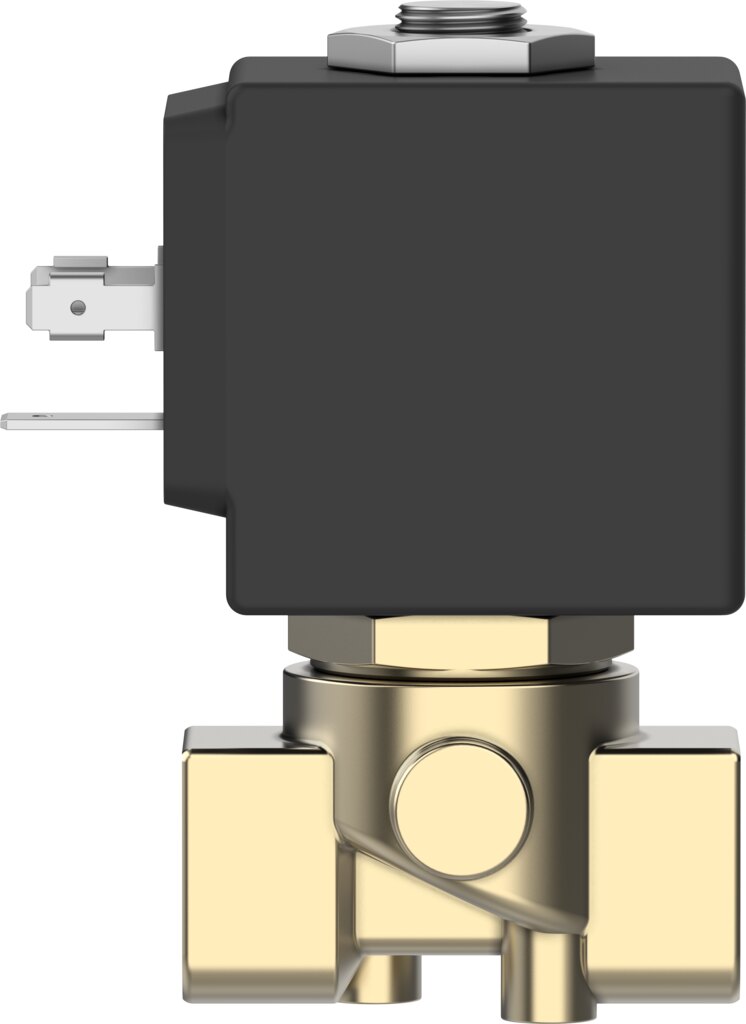

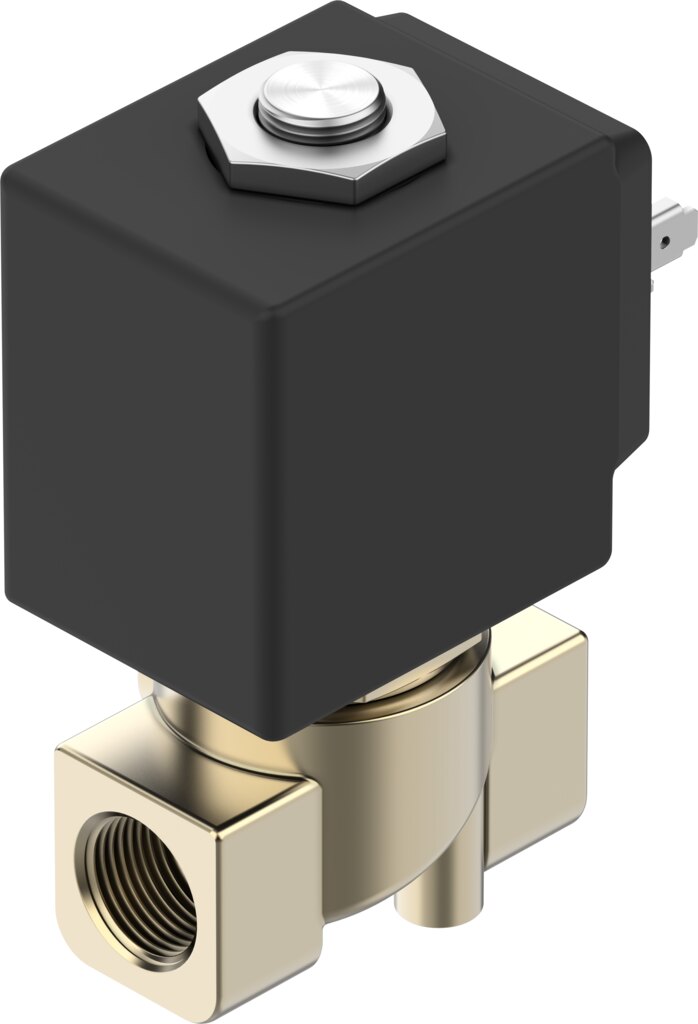

2/2-Wege-Magnetventil NPT 1/4 DN 1,5 mm Messing 220/230 V AC VZWD-B-L-M22C-M-N14-15-V-30-3A-A1-30 - Festo 8214587

Festo ✓ Originalprodukt Neuware

Schaltet Wasser, Mineralöl, inerte Gase und Druckluft direkt und ohne Mindestdruckdifferenz bis 30 bar. Das VZWD mit NPT 1/4 und Nennweite 1,5 mm erreicht Kv 0,07 m³/h, die Spule 220/230 V AC arbeitet im Dauerbetrieb, das Gehäuse ist aus Messing.

Netto
54,35 €
zzgl. MwSt.
64,68 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214587
Hersteller-Nr. VZWD-B-L-M22C-M-N14-15-V-30-3A-A1-30
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit Nennweite 1,5 mm und Anschluss NPT 1/4 dosiert und sperrt das Festo-Magnetventil VZWD-B-L-M22C-M-N14-15-V-30-3A-A1-30 flüssige und gasförmige Medien bis 30 bar. Die Direktsteuerung macht es unabhängig vom Differenzdruck, die Spule 220/230 V AC öffnet es in 8 ms.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 30 bar
  • Kurze Schaltzeiten: 8 ms ein, 25 ms aus
  • Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
  • Dauerbetrieb: 100 % Einschaltdauer, Spule 220/230 V AC (20 VA Anzug, 15 VA Halten), Isolierstoffklasse F
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Das Ventil eignet sich für Absperr- und Dosieraufgaben mit Wasser, Mineralöl, inerten Gasen und Druckluft, etwa in Kühlkreisläufen, Spülvorgängen oder Schmiersystemen. Eingebaut wird es mit NPT 1/4 direkt in die Rohrleitung.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-N14-15-V-30-3A-A1-30
Teilenummer8214587
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturNPT 1/4
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite1,5 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte220/230 V AC, 50/60 Hz, Anzugsleistung 20 VA, Halteleistung 15 VA
IsolierstoffklasseF
Zulässige Spannungsschwankungen+15 % / -10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 30 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,07 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseMessing
Werkstoffnummer GehäuseCW617N
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-N14-15-V-30-3A-A1-30
EAN4052568789152
Zolltarifnummer84818079
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeNPT 1/4
Nennweite DN [mm]1,5
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung230 V AC
SerieVZWD
Betriebsdruck max [bar]30
Pneumatischer AnschlussNPT 1/4
Temperatur (max.)80
