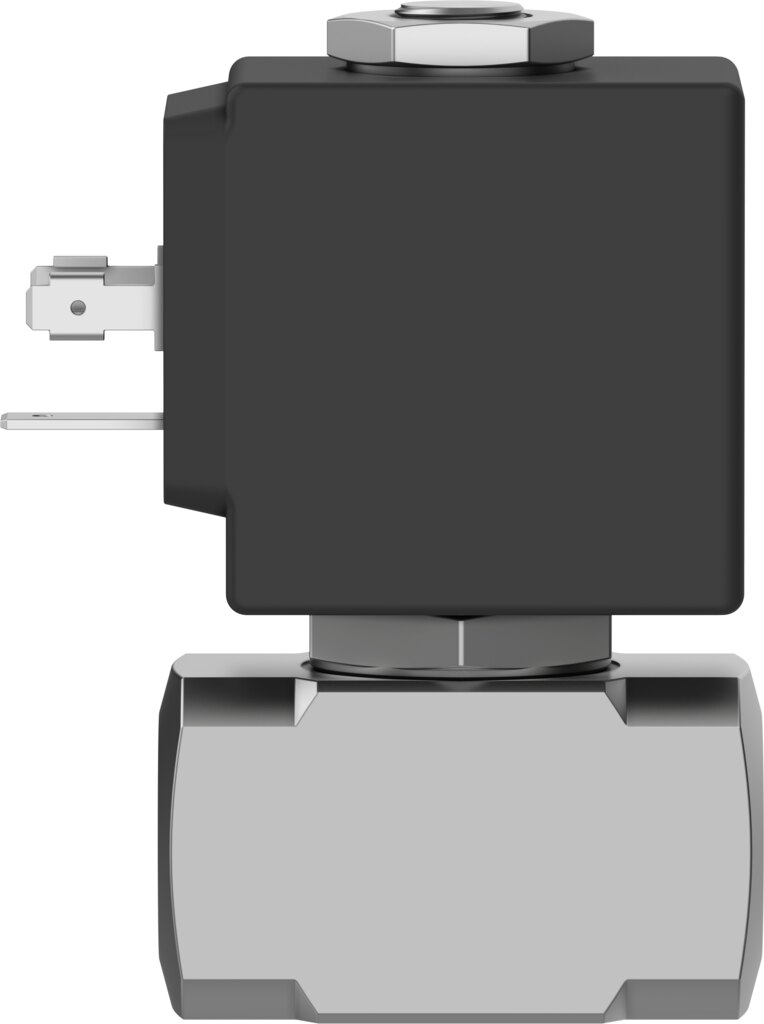

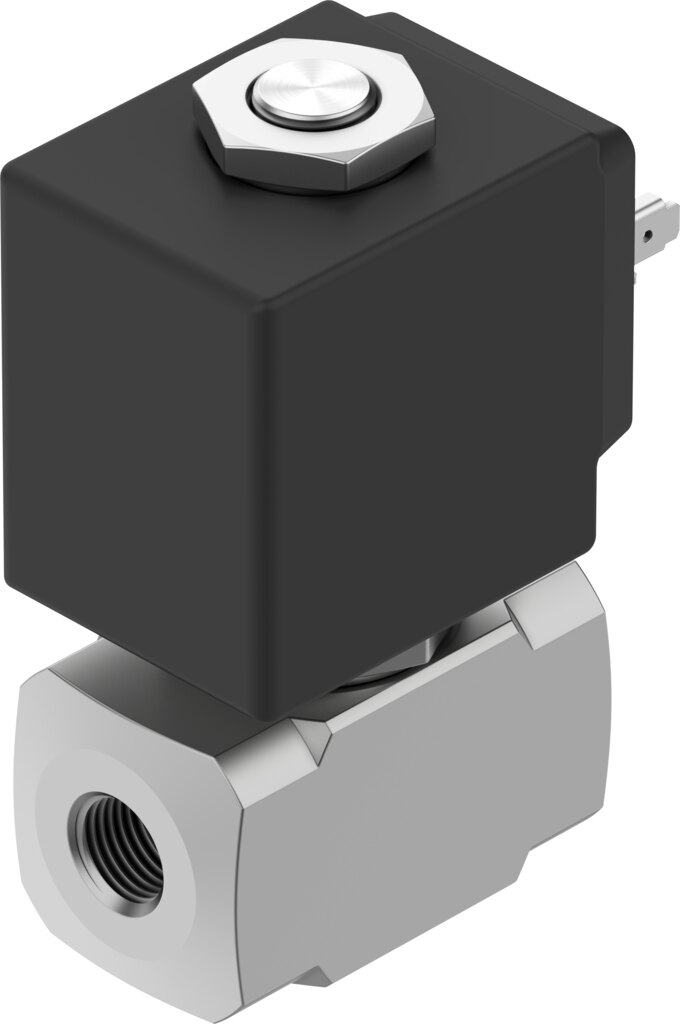

2/2-Wege-Magnetventil G1/8 DN 4 mm Edelstahl 220/230 V AC VZWD-B-L-M22C-M-G18-40-V-30-3A-A1-8-R1 - Festo 8214512

Festo ✓ Originalprodukt Neuware

Schaltet Wasser, Mineralöl, inerte Gase und Druckluft direkt und ohne Mindestdruckdifferenz bis 8 bar. Das VZWD mit G1/8 und Nennweite 4 mm erreicht Kv 0,36 m³/h, die Spule 220/230 V AC arbeitet im Dauerbetrieb, das Gehäuse ist aus Edelstahl.

Netto
127,32 €
zzgl. MwSt.
151,51 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214512
Hersteller-Nr. VZWD-B-L-M22C-M-G18-40-V-30-3A-A1-8-R1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Festo-Magnetventil VZWD-B-L-M22C-M-G18-40-V-30-3A-A1-8-R1 ist ein direktgesteuertes 2/2-Wege-Sitzventil, stromlos geschlossen, für Medien bis 8 bar. Weil der Magnet den Sitz unmittelbar öffnet, arbeitet es ab 0 bar Druckdifferenz, der Durchfluss liegt bei Kv 0,36 m³/h.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 8 bar
  • Kurze Schaltzeiten: 8 ms ein, 25 ms aus
  • Dauerbetrieb: 100 % Einschaltdauer, Spule 220/230 V AC (20 VA Anzug, 15 VA Halten), Isolierstoffklasse F
  • Korrosionsfest: Gehäuse aus Edelstahl 1.4305, Korrosionsbeständigkeitsklasse KBK 3
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Typische Einsatzorte sind Kühl- und Spülkreise, Schmier- und Ölversorgungen sowie Gasleitungen in Maschinen und Prüfständen. Der Anschluss G1/8 wird direkt in die Leitung geschraubt. Für feuchte oder chemisch belastete Umgebungen ist die Edelstahlausführung mit G1/8 die passende Wahl.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-G18-40-V-30-3A-A1-8-R1
Teilenummer8214512
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturG1/8
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite4 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte220/230 V AC, 50/60 Hz, Anzugsleistung 20 VA, Halteleistung 15 VA
IsolierstoffklasseF
Zulässige Spannungsschwankungen+15 % / -10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 8 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,36 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4305
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-G18-40-V-30-3A-A1-8-R1
EAN4052568827311
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 1/8
Nennweite DN [mm]4
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung230 V AC
SerieVZWD
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/8
Temperatur (max.)80
