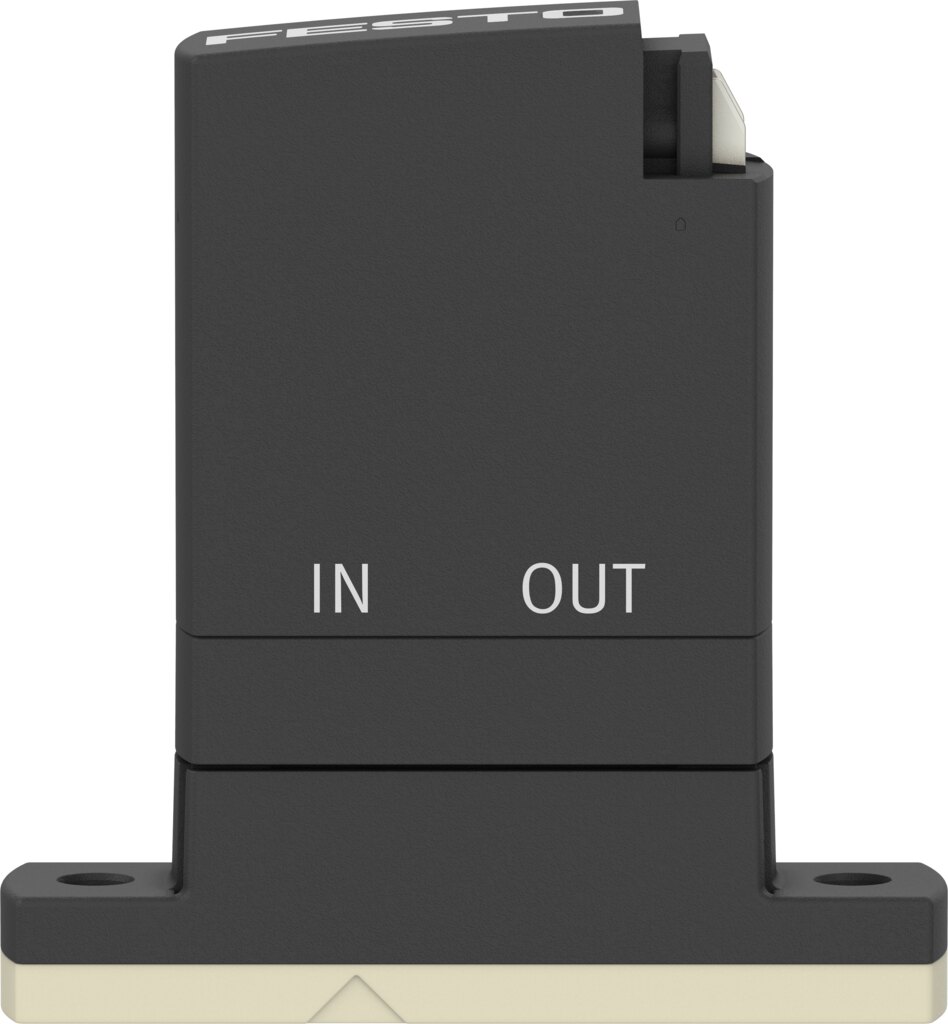

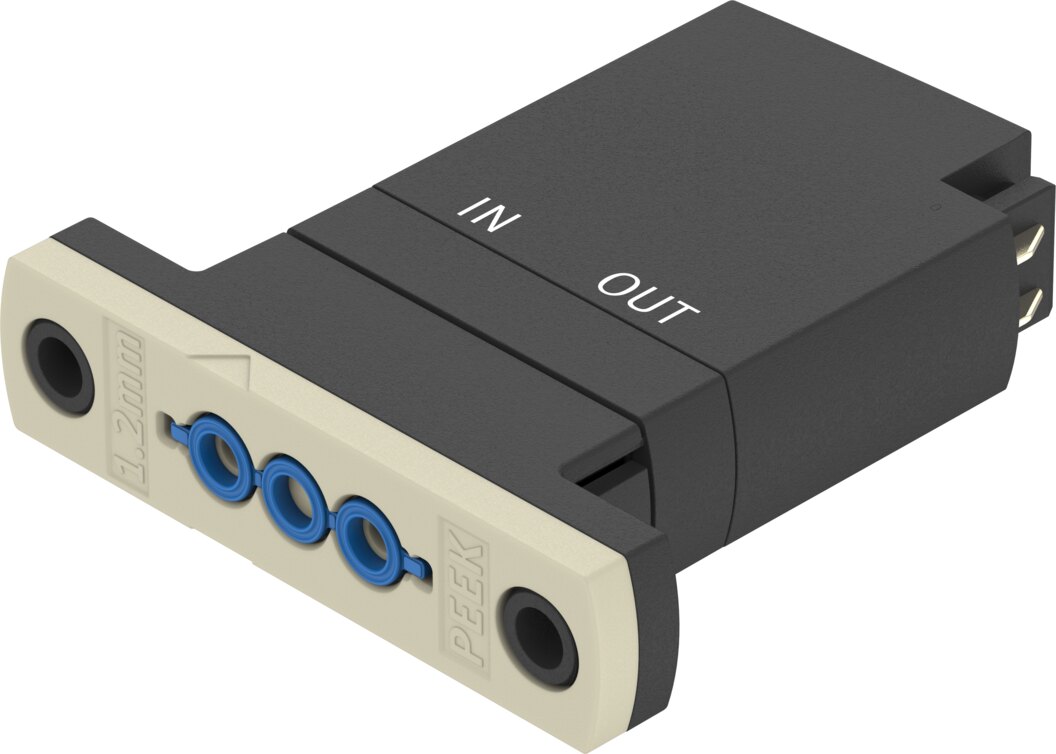

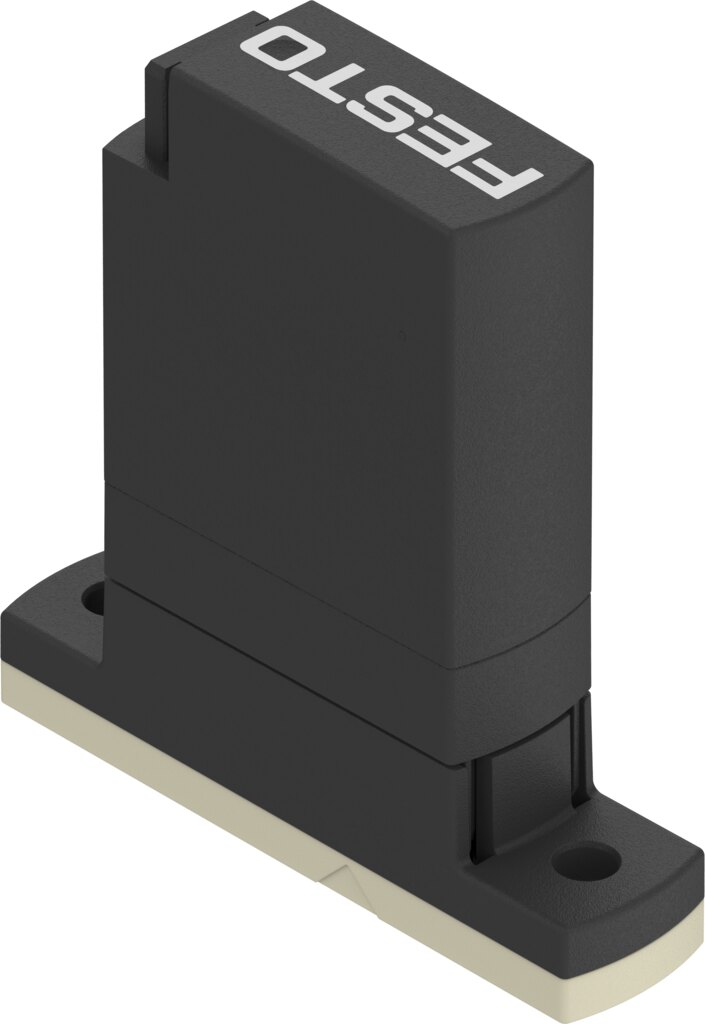

Mediengetrenntes Magnetventil 2/2-Wege NO Nennweite 1,2 mm Membran FPM 12 bis 26 V DC VYKA-F7-M22U-12-PV-5YQ7 - Festo 8170090
Schaltet flüssige und gasförmige Medien stromlos offen, Nennweite 1,2 mm, Fluidanschluss über Flansch. Mediumsdruck -0,5 bis 2 bar, also auch Vakuum, Kv 0,018 m³/h. Spule 12 bis 26 V DC mit 2,2 W Anzugs- und 0,06 W Haltephase.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Im VYKA-F7-M22U-12-PV-5YQ7 arbeitet ein Wippenmechanismus hinter einer Membran aus FPM. So bleibt der Antrieb vom Medium getrennt, die Ventilfunktion ist 2/2-Wege, stromlos offen, die Nennweite 1,2 mm.
Vorteile
- Medienberührte Werkstoffe FPM, PEEK, Membran und Dichtungen FPM
- Mediumsdruck -0,5 bis 2 bar, Berstdruck 23 bar
- Durchfluss Kv 0,018 m³/h, Normalnenndurchfluss 10 l/min
- Innenvolumen 18 µl Fluidraum Ventil, 24 µl Ventil mit fluidischen Anschlüssen
- Baugröße 7 mit Rastermaß 7,5 mm, Flanschanschluss
Einsatz
Typisch für Dosier- und Analysetechnik mit Medien von 0 bis 50 °C. Beständigkeit der medienberührenden Werkstoffe beachten. Befestigung mit Durchgangsbohrung für Schraube M2, Schutzart IP40.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VYKA-F7-M22U-12-PV-5YQ7 |
| Festo-Teilenummer | 8170090 |
| Konstruktiver Aufbau | Wippenventil mit Membrandichtung |
| Dichtprinzip | weich |
| Vom Medium berührte Werkstoffe | FPM, PEEK |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Ventilfunktion | 2/2 offen monostabil |
| Nennweite | 1,2 mm |
| Strömungsrichtung | reversibel mit Einschränkungen |
| Betätigungsart | elektrisch |
| Steuerart | direkt |
| Rückstellart | mechanische Feder |
| Handhilfsbetätigung | keine |
| Einbaulage | beliebig |
| Befestigungsart | mit Durchgangsbohrung für Schraube M2 |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Anschlusstechnik | Anschlussbild Q7 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 2 |
| Elektrischer Anschluss 1, Anschlussbild | 00997312 |
| Baugröße | 7 |
| Rastermaß | 7,5 mm |
| Fluidanschluss | Flansch |
| Medium | Flüssige Medien, Gasförmige Medien |
| Hinweis zum Medium | Beständigkeit der medienberührenden Werkstoffe beachten, maximale Partikelgröße 5 µm |
| Innenvolumen | 18 µl Fluidraum Ventil, 24 µl Ventil mit fluidischen Anschlüssen |
| Mediumstemperatur flüssige Medien | 0 bis 50 °C |
| Mediumstemperatur gasförmige Medien | 0 bis 50 °C |
| Umgebungstemperatur | 0 bis 50 °C |
| Lagertemperatur | -20 bis 70 °C |
| Mediumsdruck | -0,5 bis 2 bar |
| Hinweis zum Mediumsdruck | IN: -0,25 - 2 bar / -0,025 - 0,2 MPa / -3,625 - 29 psi, OUT: -0,5 - 1 bar / -0,05 - 0,1 MPa / -7,25 - 14,5 psi |
| Druckdifferenz | 2 bar |
| Berstdruck | 23 bar |
| Betriebsspannungsbereich DC | 12 bis 26 V |
| Hinweis zum Betriebsspannungsbereich DC | mit elektrischer Anschlussplatte VAVE-K1-… |
| Zulässige Spannungsschwankungen | ± 10 % |
| Elektrische Leistungsaufnahme | 3,5 W |
| Hinweis zur Leistungsaufnahme | Niederstromphase 0,3 W, Hochstromphase 3,5 W für 60 ms, in Verbindung mit VAVE-K1-… |
| Spulenkennwerte | 12 - 26 V DC: Niederstromphase 0,06 W, Hochstromphase 2,2 W |
| Isolierstoffklasse | B |
| Einschaltdauer | 100% in Verbindung mit Haltestromabsenkung, Hinweise zum Betrieb der Magnetventile beachten |
| Maximale Schaltfrequenz | 6 Hz |
| Schaltzeit aus flüssige Medien | 5 ms |
| Schaltzeit aus gasförmige Medien | 5 ms |
| Hinweis zur Schaltzeit | Schaltzeit ist abhängig von Medium, Temperatur, Mediumsdruck und individuellen Betriebsbedingungen |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 10 l/min |
| Hinweis zum Normalnenndurchfluss | Bei einem Druckabfall von 1 - 0 bar (gasförmige Medien) |
| Durchfluss Kv | 0,018 m³/h |
| Hinweis zu Durchfluss Kv | Für Medium Wasser, Druckdifferenz 1 bar |
| Durchfluss Wasser bei maximale Betriebsdruck | 0,40 l/min |
| Werkstoff Gehäuse | PEEK, PPA-verstärkt |
| Werkstoff Membran | FPM |
| Werkstoff Dichtungen | FPM |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Schutzart | IP40 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Anwendungshinweis | nur für den Einsatz in Innenräumen |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VYKA-F7-M22U-12-PV-5YQ7 |
| EAN | 4052568614546 |
| Zolltarifnummer | 84818087 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 1,2 |
| Dichtmaterial | FPM |
| Funktion | 2/2 offen monostabil |
| Durchfluss [l/min] | 10 |
| Medientemperatur [°C] | 0 bis 50 |
| Betriebsdruck max [bar] | 2 |
| Pneumatischer Anschluss | Flansch |
| Temperaturbereich | 0-50 °C |
