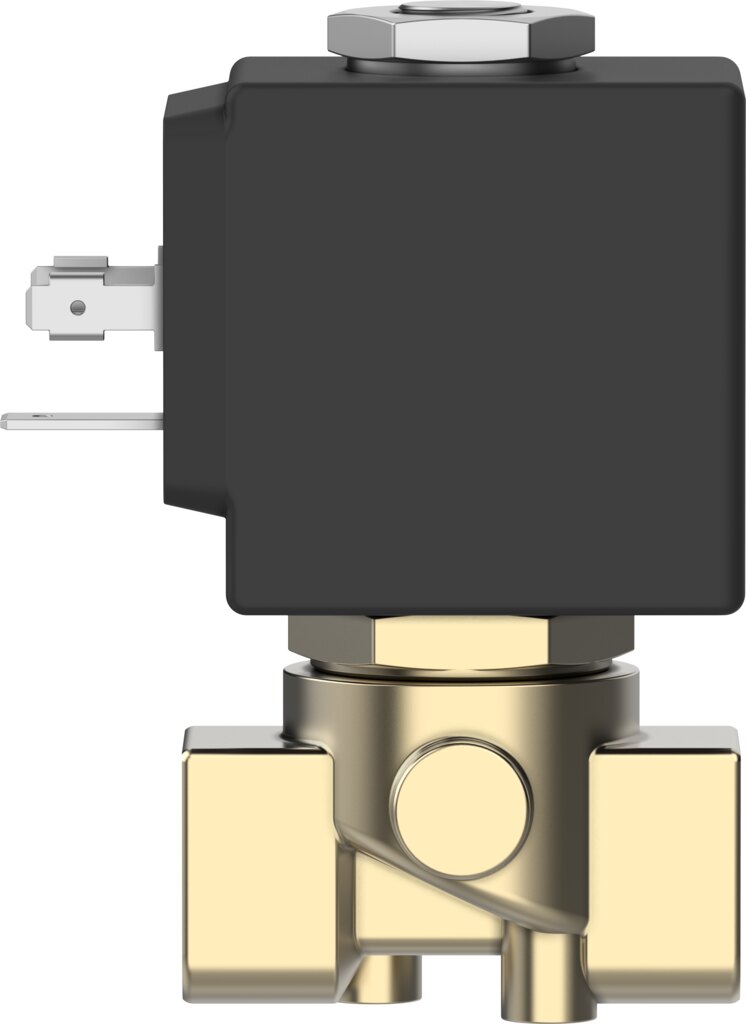

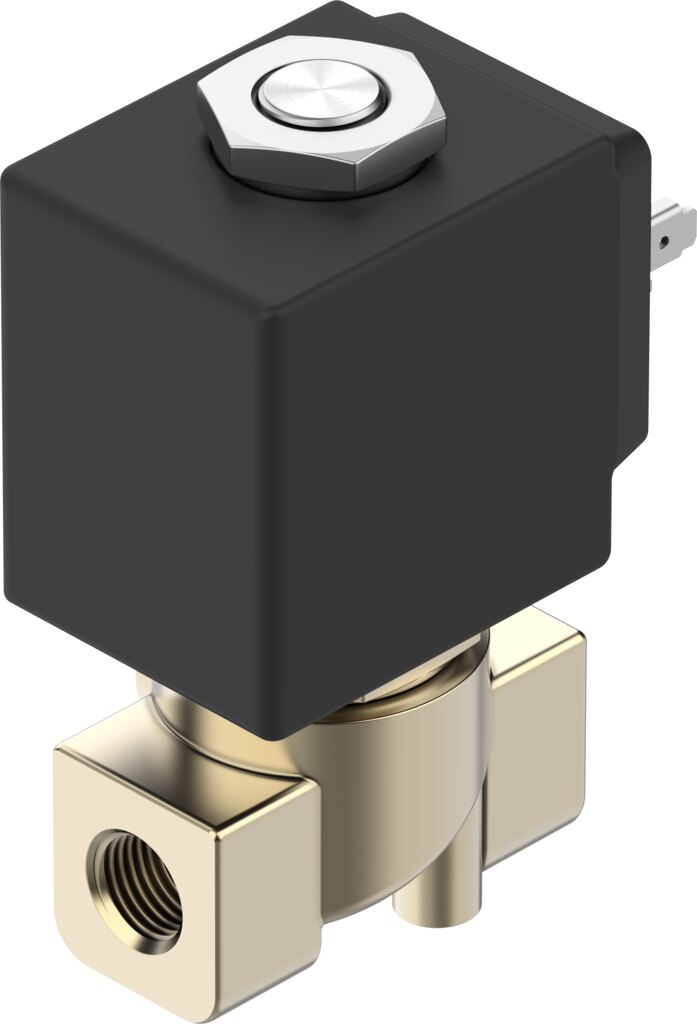

2/2-Wege-Magnetventil G1/8 DN 2 mm Messing 24 V DC VZWD-B-L-M22C-M-G18-20-V-30-1-A1-20 - Festo 8214496

Festo ✓ Originalprodukt Neuware

Stromlos geschlossenes Magnetventil, das Medien bis 20 bar und 140 °C direkt schaltet, unabhängig vom Differenzdruck. Mit G1/8, Nennweite 2 mm und Kv 0,1 m³/h, Spule 24 V DC, Gehäuse Messing, Schutzart IP65.

Netto
47,20 €
zzgl. MwSt.
56,17 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214496
Hersteller-Nr. VZWD-B-L-M22C-M-G18-20-V-30-1-A1-20
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Festo-Magnetventil VZWD-B-L-M22C-M-G18-20-V-30-1-A1-20 ist ein direktgesteuertes 2/2-Wege-Sitzventil, stromlos geschlossen, für Medien bis 20 bar. Weil der Magnet den Sitz unmittelbar öffnet, arbeitet es ab 0 bar Druckdifferenz, der Durchfluss liegt bei Kv 0,1 m³/h.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 20 bar
  • Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
  • Dauerbetrieb: 100 % Einschaltdauer, Spule 24 V DC (10 W), Isolierstoffklasse F
  • Bewährtes Gehäuse: Messing CW617N, KBK 1 für Umgebungen mit niedriger Korrosionsbeanspruchung
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Das Ventil eignet sich für Absperr- und Dosieraufgaben mit Wasser, Mineralöl, inerten Gasen und Druckluft, etwa in Kühlkreisläufen, Spülvorgängen oder Schmiersystemen. Eingebaut wird es mit G1/8 direkt in die Rohrleitung.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-G18-20-V-30-1-A1-20
Teilenummer8214496
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturG1/8
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite2 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte24 V DC, 10 W
IsolierstoffklasseF
Zulässige Spannungsschwankungen± 10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 20 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,1 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseMessing
Werkstoffnummer GehäuseCW617N
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Gewicht0,32 kg
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-G18-20-V-30-1-A1-20
EAN4052568788247
Zolltarifnummer84818079
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeG 1/8
Nennweite DN [mm]2
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung24 V DC
SerieVZWD
Betriebsdruck max [bar]20
Pneumatischer AnschlussG1/8
Temperatur (max.)80
