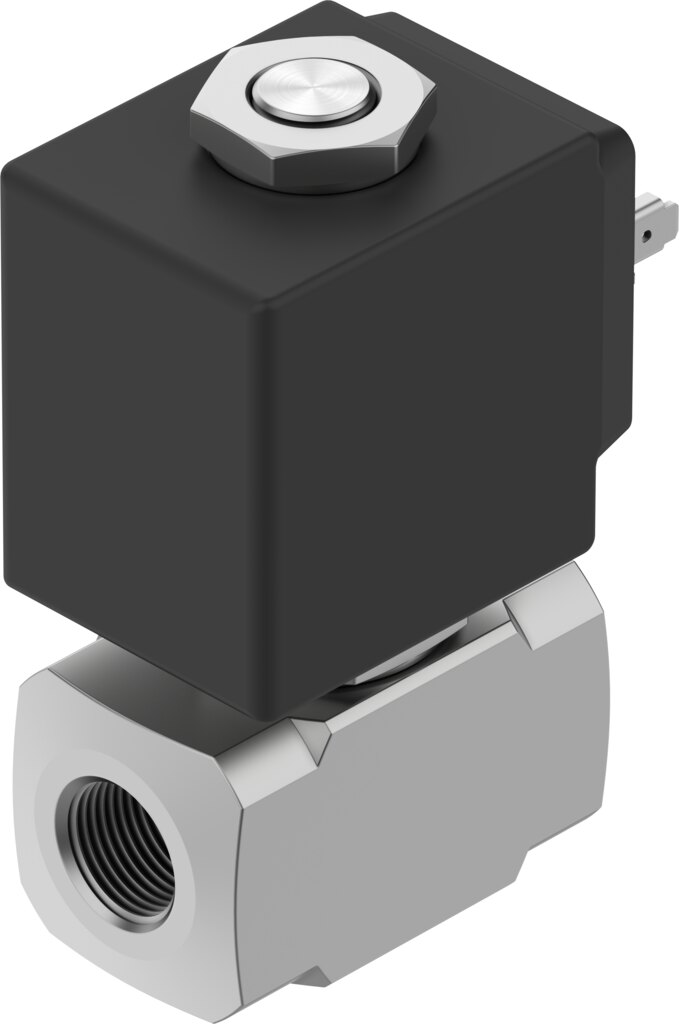

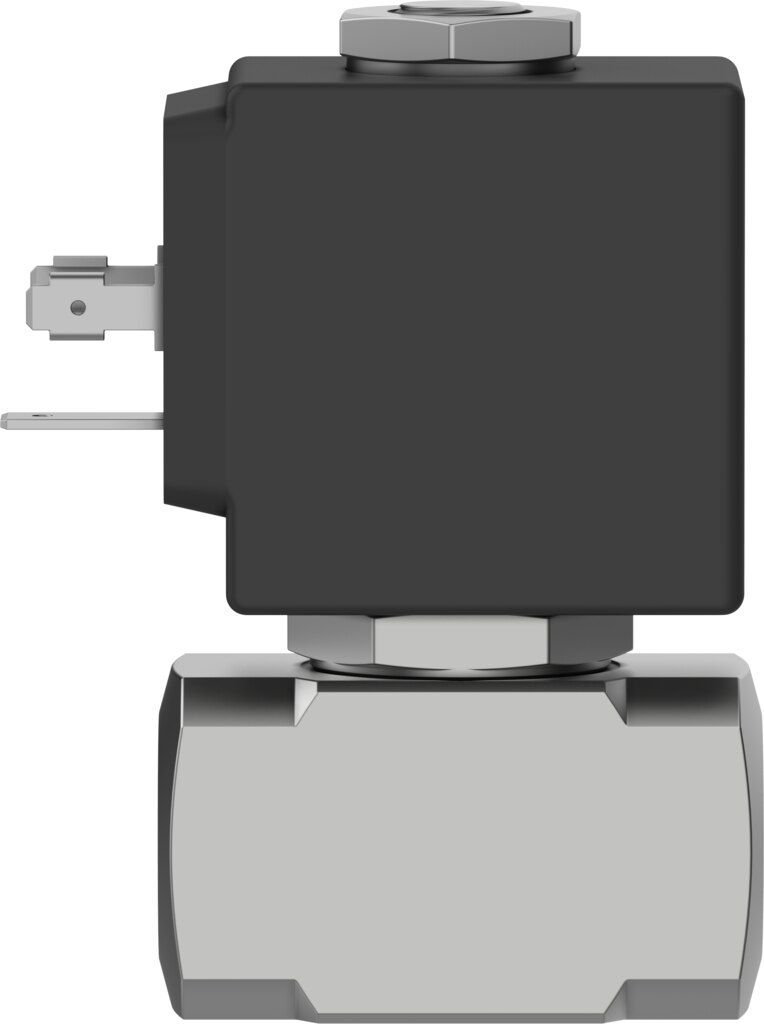

2/2-Wege-Magnetventil G1/4 DN 3 mm Edelstahl 110 V AC VZWD-B-L-M22C-M-G14-30-V-30-2A-A1-15-R1 - Festo 8214463

Festo ✓ Originalprodukt Neuware

Direktgesteuertes 2/2-Wege-Sitzventil für Medien bis 15 bar und 140 °C, es schaltet schon ab 0 bar Druckdifferenz. Anschluss G1/4, Nennweite 3 mm, Kv 0,25 m³/h, Spule 110 V AC mit 100 % Einschaltdauer, Gehäuse Edelstahl.

Netto
110,15 €
zzgl. MwSt.
131,08 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214463
Hersteller-Nr. VZWD-B-L-M22C-M-G14-30-V-30-2A-A1-15-R1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Festo-Magnetventil VZWD-B-L-M22C-M-G14-30-V-30-2A-A1-15-R1 ist ein direktgesteuertes 2/2-Wege-Sitzventil, stromlos geschlossen, für Medien bis 15 bar. Weil der Magnet den Sitz unmittelbar öffnet, arbeitet es ab 0 bar Druckdifferenz, der Durchfluss liegt bei Kv 0,25 m³/h.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 15 bar
  • Kurze Schaltzeiten: 8 ms ein, 25 ms aus
  • Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
  • Korrosionsfest: Gehäuse aus Edelstahl 1.4305, Korrosionsbeständigkeitsklasse KBK 3
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Eingesetzt wird das VZWD überall dort, wo kleine Mengen flüssiger oder gasförmiger Medien schnell freigegeben oder abgesperrt werden, zum Beispiel in Prüf- und Dosieranlagen, Kühlsystemen oder Gasversorgungen. Der G1/4-Anschluss erlaubt den direkten Leitungseinbau. Für feuchte oder chemisch belastete Umgebungen ist die Edelstahlausführung mit G1/4 die passende Wahl.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-G14-30-V-30-2A-A1-15-R1
Teilenummer8214463
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturG1/4
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite3 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte110 V AC, 50/60 Hz, Anzugsleistung 20 VA, Halteleistung 15 VA
IsolierstoffklasseF
Zulässige Spannungsschwankungen+15 % / -10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 15 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,25 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4305
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-G14-30-V-30-2A-A1-15-R1
EAN4052568826864
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 1/4
Nennweite DN [mm]3
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung110 V AC
SerieVZWD
Betriebsdruck max [bar]15
Pneumatischer AnschlussG1/4
Temperatur (max.)80
