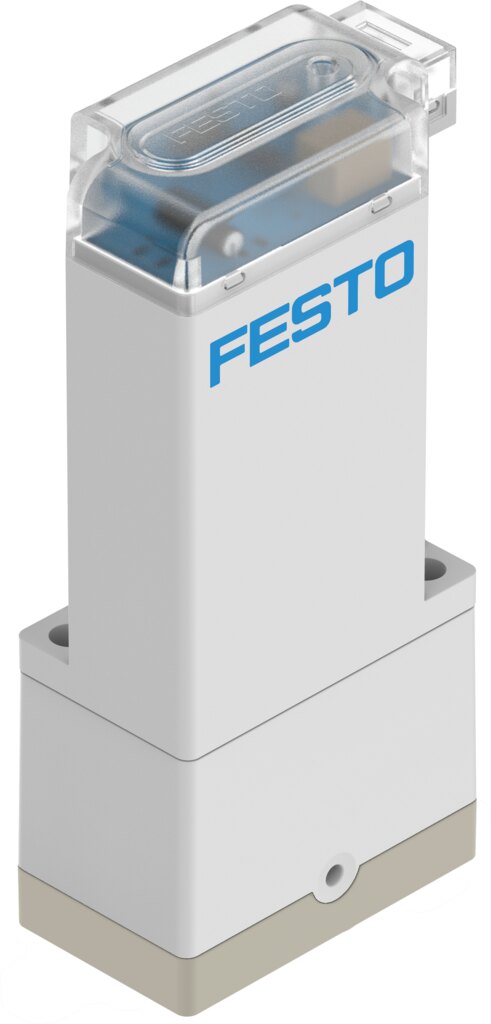

Mediengetrenntes Magnetventil 3/2-Wege Nennweite 1,6 mm Membran EPDM 12 bis 24 V DC VYKC-F16-M32-16-PE-H2 - Festo 8172704
Wippenventil mit Membrandichtung, bei dem das Medium nur EPDM und PEEK berührt, der Magnetantrieb bleibt vom Medium getrennt. Mediumsdruck -0,75 bis 3 bar, also auch Vakuum, Kv 0,026 m³/h. Spule 12 bis 24 V DC mit 5,5 W Anzugs- und 1,4 W Haltephase.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Im VYKC-F16-M32-16-PE-H2 arbeitet ein Wippenmechanismus hinter einer Membran aus EPDM. So bleibt der Antrieb vom Medium getrennt, die Ventilfunktion ist 3/2-Wege offen/geschlossen, die Nennweite 1,6 mm.
Vorteile
- Medienberührte Werkstoffe PEEK, Membran und Dichtungen EPDM
- Mediumsdruck -0,75 bis 3 bar, Berstdruck 20 bar
- Durchfluss Kv 0,026 m³/h, Normalnenndurchfluss 46 l/min
- Schaltzeit 11 ms, Schaltfrequenz bis 4 Hz
- Baugröße 16 mit Rastermaß 17 mm, Flanschanschluss
Einsatz
Typisch für Dosier- und Analysetechnik mit Medien von 10 bis 50 °C. Beständigkeit der medienberührenden Werkstoffe beachten. Befestigung mit Durchgangsbohrung für Schraube M2,5, Schutzart IP40.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VYKC-F16-M32-16-PE-H2 |
| Festo-Teilenummer | 8172704 |
| Konstruktiver Aufbau | Wippenventil mit Membrandichtung |
| Dichtprinzip | weich |
| Vom Medium berührte Werkstoffe | PEEK |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Ventilfunktion | 3/2 offen/geschlossen monostabil |
| Nennweite | 1,6 mm |
| Strömungsrichtung | reversibel |
| Betätigungsart | elektrisch |
| Steuerart | direkt |
| Rückstellart | mechanische Feder |
| Handhilfsbetätigung | keine |
| Einbaulage | beliebig |
| Befestigungsart | mit Durchgangsbohrung für Schraube M2,5 |
| Elektrischer Anschluss 1, Anschlussart | Kabel mit Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | Anschlussbild H |
| Elektrischer Anschluss 1, Anschlussbild | 00995622 |
| Baugröße | 16 |
| Rastermaß | 17 mm |
| Fluidanschluss | Flansch |
| Medium | Flüssige Medien, Gasförmige Medien |
| Hinweis zum Medium | Beständigkeit der medienberührenden Werkstoffe beachten, maximale Partikelgröße 5 µm |
| Mediumstemperatur | 10 bis 50 °C |
| Mediumstemperatur flüssige Medien | 10 bis 50 °C |
| Umgebungstemperatur | 10 bis 50 °C |
| Lagertemperatur | -20 bis 70 °C |
| Mediumsdruck | -0,75 bis 3 bar |
| Berstdruck | 20 bar |
| Gesamtleckage | 0,004 l/h |
| Betriebsspannungsbereich DC | 12 bis 24 V |
| Hinweis zum Betriebsspannungsbereich DC | Haltestromabsenkung notwendig |
| Spulenkennwerte | 12 - 24 V DC: Niederstromphase 1,4 W, Hochstromphase 5,5 W |
| Isolierstoffklasse | B |
| Einschaltdauer | 100% in Verbindung mit Haltestromabsenkung, Hinweise zum Betrieb der Magnetventile beachten |
| Maximale Schaltfrequenz | 4 Hz |
| Hinweis zur Schaltfrequenz | abhängig von Umgebungstemperatur und Einbauzustand |
| Schaltzeit ein flüssige Medien | 20 ms |
| Schaltzeit ein gasförmige Medien | 11 ms |
| Schaltzeit aus flüssige Medien | 15 ms |
| Schaltzeit aus gasförmige Medien | 3 ms |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 46 l/min |
| Hinweis zum Normalnenndurchfluss | Bei einem Druckabfall von 1 - 0 bar (gasförmige Medien) |
| Durchfluss Kv | 0,026 m³/h |
| Hinweis zu Durchfluss Kv | Für Medium Wasser, Druckdifferenz 1 bar |
| Durchfluss Wasser bei maximale Betriebsdruck | 0,066 m³/h, 1,1 l/min |
| Werkstoff Gehäuse | PEEK |
| Werkstoff Membran | EPDM |
| Werkstoff Dichtungen | EPDM |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Schutzart | IP40 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Anwendungshinweis | nur für den Einsatz in Innenräumen |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Gewicht (Preisliste) | 0,06 kg |
| Gewicht | 0,06 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VYKC-F16-M32-16-PE-H2 |
| EAN | 4052568826093 |
| Zolltarifnummer | 84818087 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 1,6 |
| Dichtmaterial | EPDM |
| Funktion | 3/2 offen/geschlossen monostabil |
| Durchfluss [l/min] | 46 |
| Medientemperatur [°C] | 10 bis 50 |
| Betriebsdruck max [bar] | 3 |
| Pneumatischer Anschluss | Flansch |
