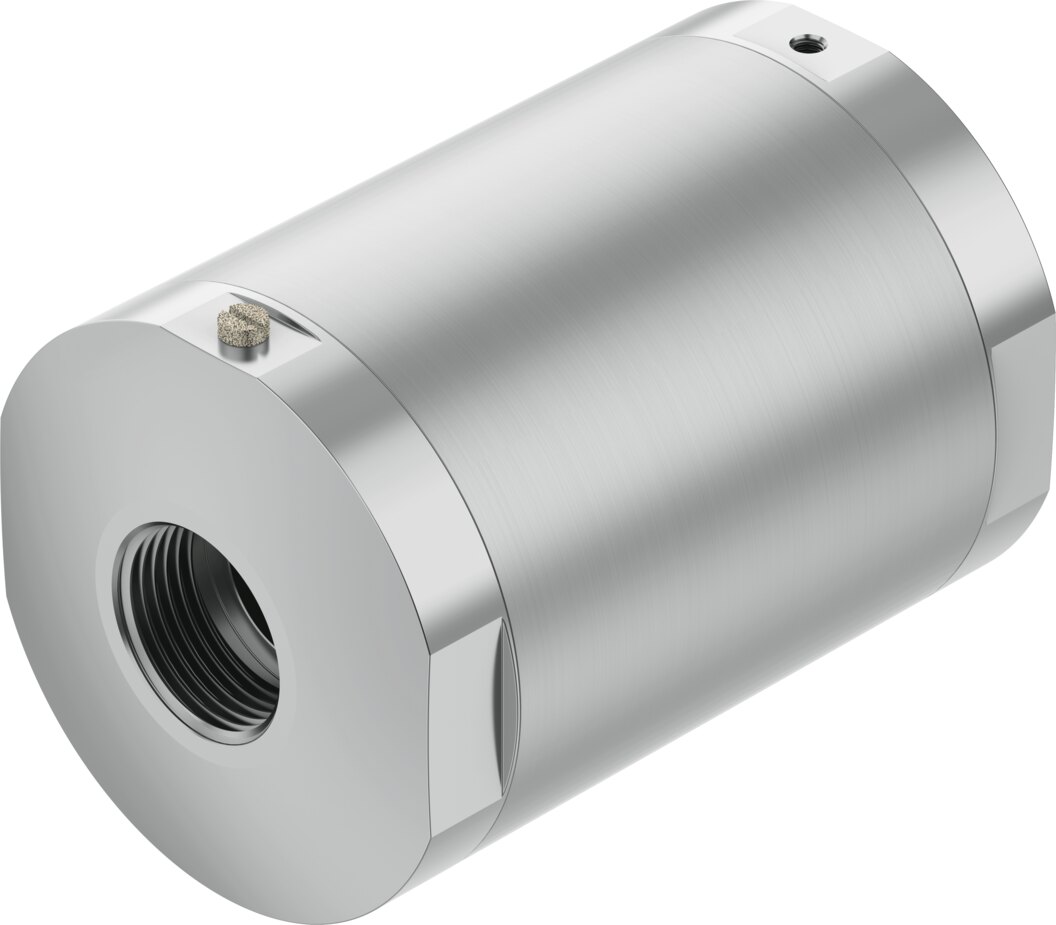

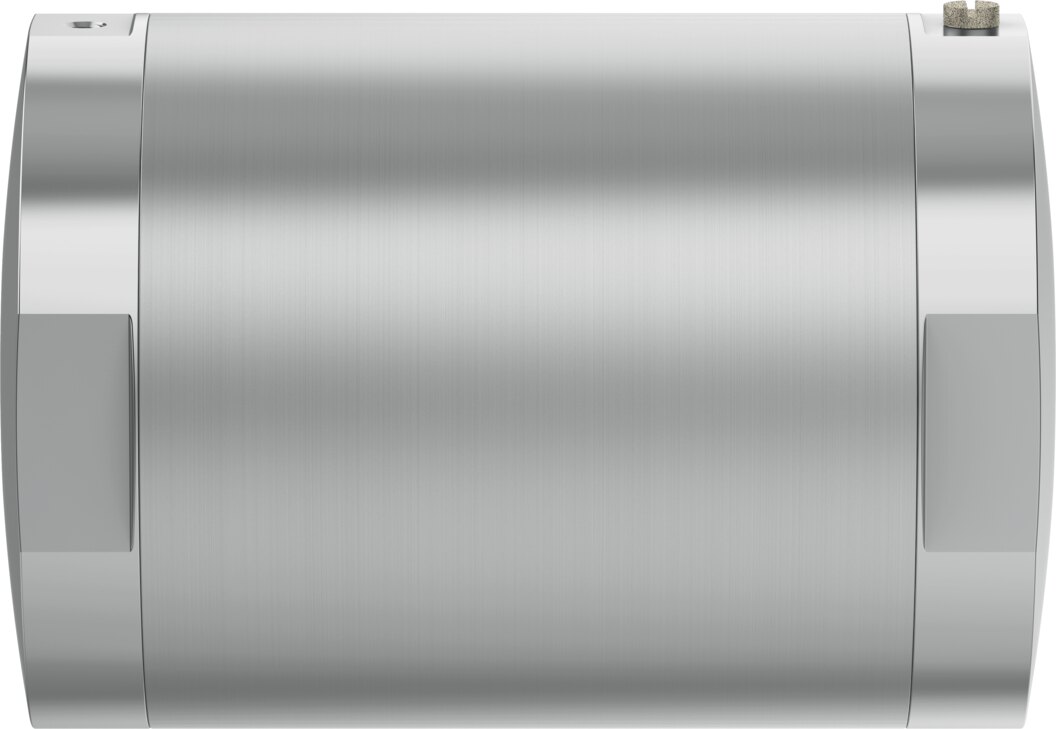

Quetschventil pneumatisch 2/2 NC G1 DN 25 Edelstahl VZQA-C-M22C-25-GG-V2V4E-5-T28 - Festo 8159108

Festo ✓ Originalprodukt Neuware

Medien bis 4000 mm²/s Viskosität schaltet das Quetschventil VZQA-C-M22C-25-GG-V2V4E-5-T28 über eine Manschette aus EPDM, es ist in Ruhestellung geschlossen. Anschluss G1, Mediumsdruck 0 bis 5 bar. Steuerdruck 3,5 bis 6 bar.

Netto
753,26 €
zzgl. MwSt.
896,38 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8159108
Hersteller-Nr. VZQA-C-M22C-25-GG-V2V4E-5-T28
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Quetschventil VZQA-C-M22C-25-GG-V2V4E-5-T28 sperrt Medien über eine elastische Manschette ab, der freie Durchgang DN 25 bleibt ohne Einbauten im Strömungsweg. Es ist in Ruhestellung geschlossen, der Kv-Wert beträgt 18 m³/h.

Das spricht für den Typ

  • Mediumsdruck 0 bis 5 bar
  • Kv-Wert 18 m³/h in DN 25
  • Schaltzeiten 250 ms ein und 400 ms aus
  • Mediumstemperatur -5 bis 60 °C
  • Steuerdruck (Betriebsdruck) 3,5 bis 6 bar
  • Gehäuse aus hochlegiertem rostfreiem Stahl 1.4301

Einsatz

Als Medien nennt Festo für VZQA-C-M22C-25-GG-V2V4E-5-T28: Druckluft nach ISO 8573-1:2010 [-:-:1], Wasser. Einbaulage beliebig. Lebensmitteltauglichkeit: siehe erweiterte Werkstoffinformation.

Technische Daten

MerkmalWert
TypVZQA-C-M22C-25-GG-V2V4E-5-T28
Festo-Teilenummer8159108
Konstruktiver AufbauQuetschventil pneumatisch betätigt
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturG1
Nennweite DN25

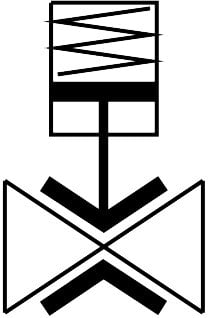

Ventilfunktion2/2 geschlossen monostabil
Strömungsrichtungreversibel
Mediumsdruck0 bis 5 bar
Hinweis zum MediumsdruckDer Einsatz im Vakuumbereich wurde bis -0,09 MPa mit Luft bei Raumtemperatur abgeprüft. Je Applikation muss ggf. ein Kontervakuum auf der Steuerseite angelegt werden, um den Medienfluss zu gewährleisten.
Betriebsdruck3,5 bis 6 bar
Nenndruck Armatur PN10
Berstdruck16 bar
Rückstellartmechanische Feder
Steuerartfremdgesteuert
Anschluss Steuerhilfsluft 12M5
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:1]
MediumDruckluft nach ISO 8573-1:2010 [-:-:1], Wasser
Max. Viskosität4000 mm²/s
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Lagertemperatur5 bis 20 °C
Durchfluss Kv18 m³/h
Schaltzeit ein250 ms
Schaltzeit aus400 ms
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4301
Werkstoff Gehäusedeckelhochlegierter Stahl rostfrei
Werkstoffnummer Gehäusedeckel1.4404 / AISI 316L
Werkstoff DichtungenFPM
Werkstoff AbsperrelementEPDM
Produktgewicht2068 g
Lebensmitteltauglichkeitsiehe erweiterte Werkstoffinformation
Werkstoff SchalePPS
Gewicht2,2 kg
HerstellerFesto
Hersteller-Nr.VZQA-C-M22C-25-GG-V2V4E-5-T28
EAN4052568596651
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4301
GewindeG 1
Nennweite DN [mm]25
Nenndruck PN [bar]10
DichtmaterialFPM
GehäusewerkstoffEdelstahl 1.4301
Funktion2/2 geschlossen monostabil
BauartQuetschventil pneumatisch betätigt
Medientemperatur [°C]-5 bis 60
SerieVZQA
Pneumatischer AnschlussM5
