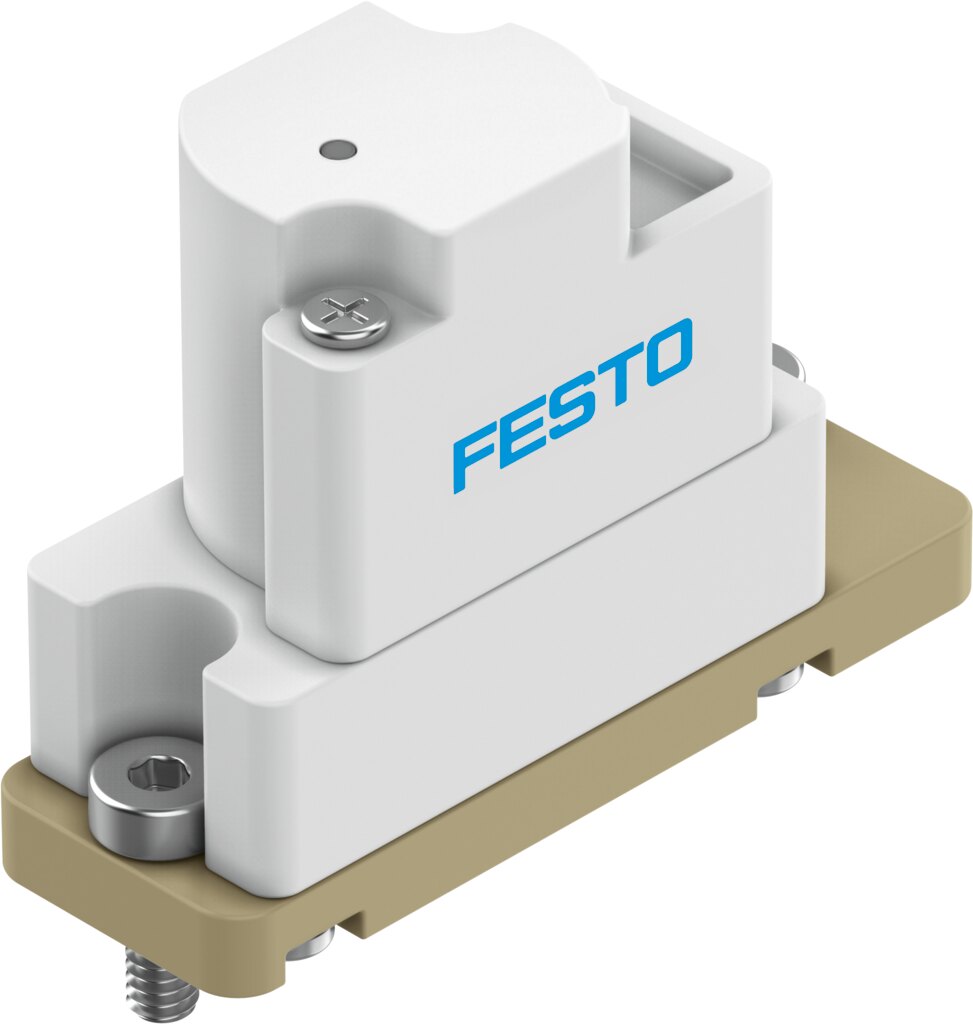

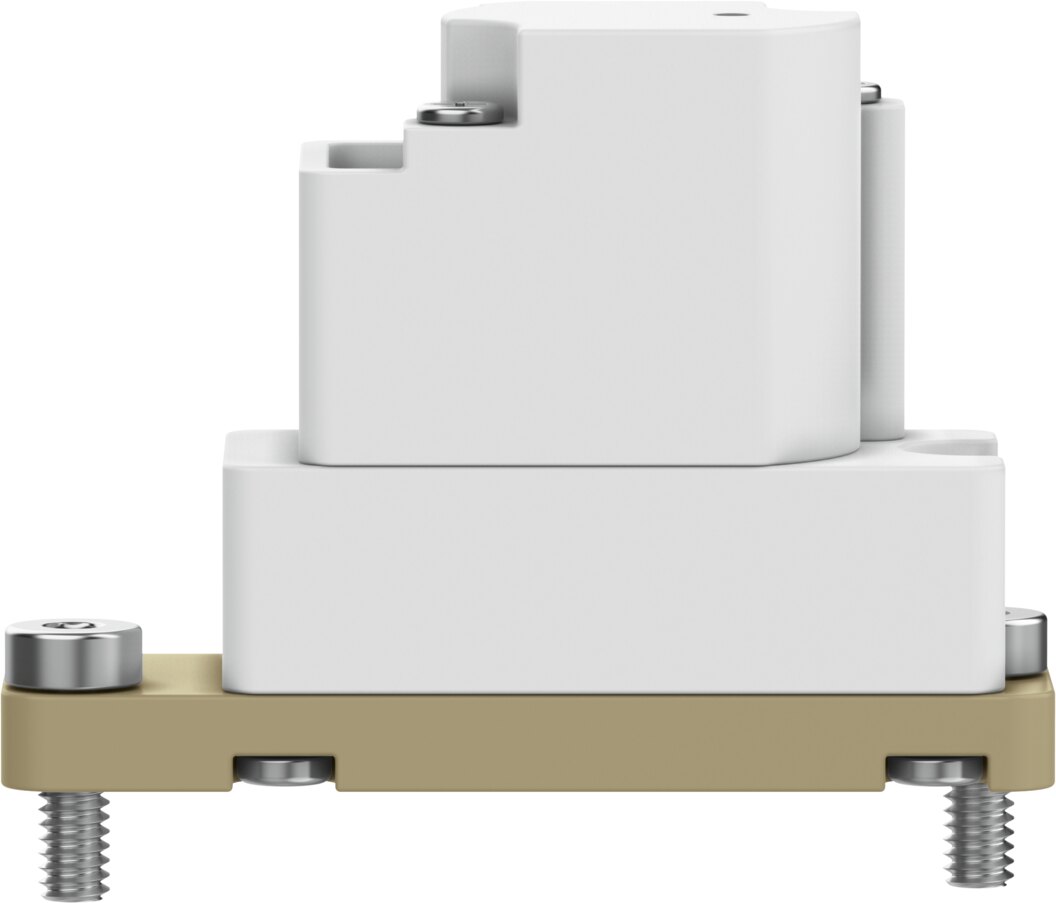

Mediengetrenntes Wippenventil 3/2 NC/NO Nennweite 1,6 mm PEEK FPM VZDB-F10-M32-16-M3-PV - Festo 8122799

Festo ✓ Originalprodukt Neuware

Kleinste Medienmengen sicher trennen: im Wippenventil VZDB-F10-M32-16-M3-PV hält eine Membrandichtung aus FPM das Medium vom Antrieb fern. Nennweite 1,6 mm, Ventilfunktion 3/2 offen/geschlossen monostabil, Gehäuse aus PEEK. Steuerdruck 1,5 bis 3 bar, Medien von 0 bis 50 °C.

Netto
109,79 €
zzgl. MwSt.
130,65 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8122799
Hersteller-Nr. VZDB-F10-M32-16-M3-PV
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Im mediengetrennten Wippenventil VZDB-F10-M32-16-M3-PV trennt eine Membrandichtung aus FPM das Medium vom Antrieb, das Innenvolumen beträgt 35 µl.

Das spricht für den Typ

  • Innenvolumen nur 35 µl
  • Durchfluss Kv 0,034 m³/h
  • Schaltfrequenz bis 2 Hz
  • Gehäuse aus PEEK
  • Steuerdruck 1,5 bis 3 bar
  • Mediumstemperatur 0 bis 50 °C

Einsatz

Betriebsmedien: Flüssige Medien, Gasförmige Medien, maximale Partikelgröße 5 µm. Der Einbau ist in jeder Lage möglich.

Technische Daten

MerkmalWert
TypVZDB-F10-M32-16-M3-PV
Festo-Teilenummer8122799
Konstruktiver AufbauWippenventil mit Membrandichtung
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
Befestigungsartmit Durchgangsbohrung für Schraube M2
Anschluss ArmaturAußengewinde/Außengewinde
Baugröße10
Nennweite1,6 mm
Ventilfunktion3/2 offen/geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
Betriebsdruck-0,75 bis 1 bar
Abluftfunktiondrosselbar
Rückstellartmechanische Feder
Steuerartvorgesteuert
Anschluss Steuerluft 21M3
FluidanschlussFlansch
Steuerdruck1,5 bis 3 bar
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:1]
BetriebsmediumFlüssige Medien, Gasförmige Medien
Hinweis zum Betriebs-/Steuermediummaximale Partikelgröße 5 µm
Innenvolumen35 µl
Mediumstemperatur0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Lagertemperatur-20 bis 70 °C
Durchfluss Kv0,034 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäusePEEK
Werkstoff DichtungenFPM
Produktgewicht7 g
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
Max. Schaltfrequenz2 Hz
Gewicht0,011 kg
HerstellerFesto
Hersteller-Nr.VZDB-F10-M32-16-M3-PV
EAN4052568556648
Zolltarifnummer84818087
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
DichtmaterialFPM
Funktion3/2 offen/geschlossen monostabil
Medientemperatur [°C]0 bis 50
Pneumatischer AnschlussM3
