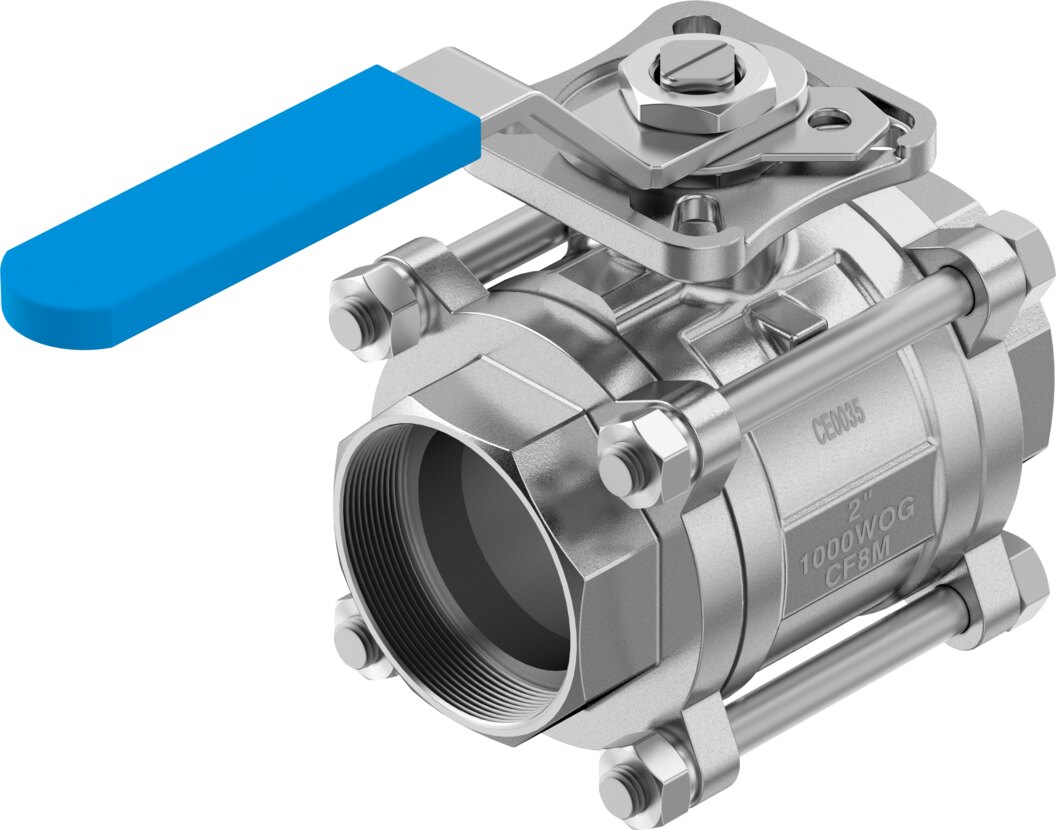

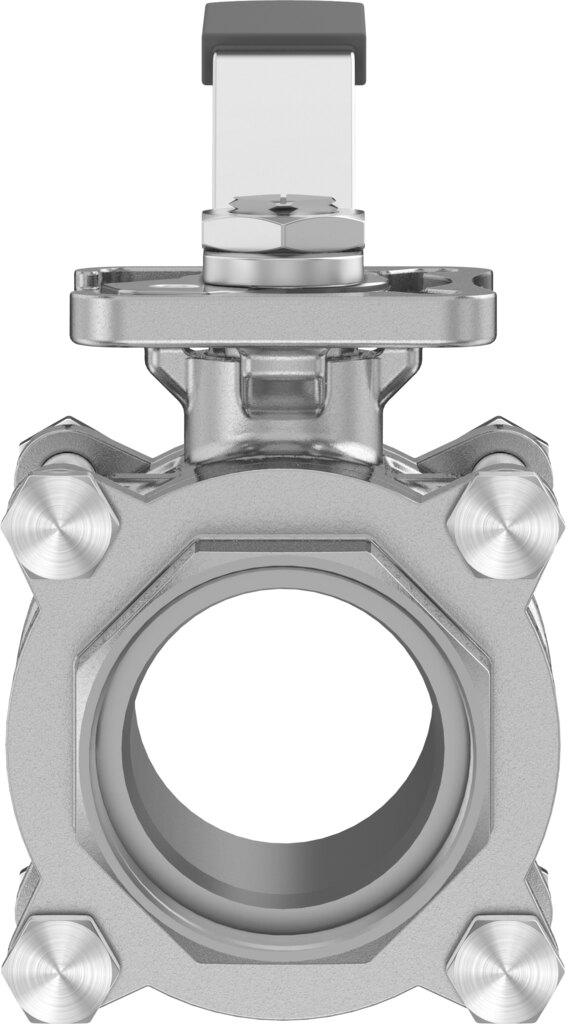

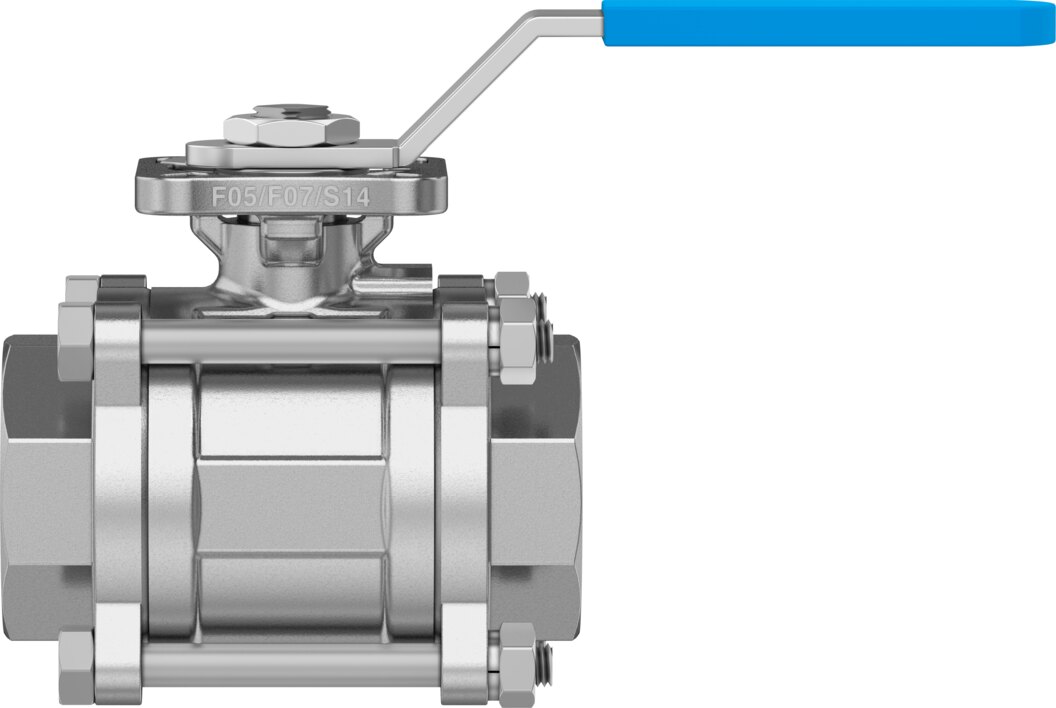

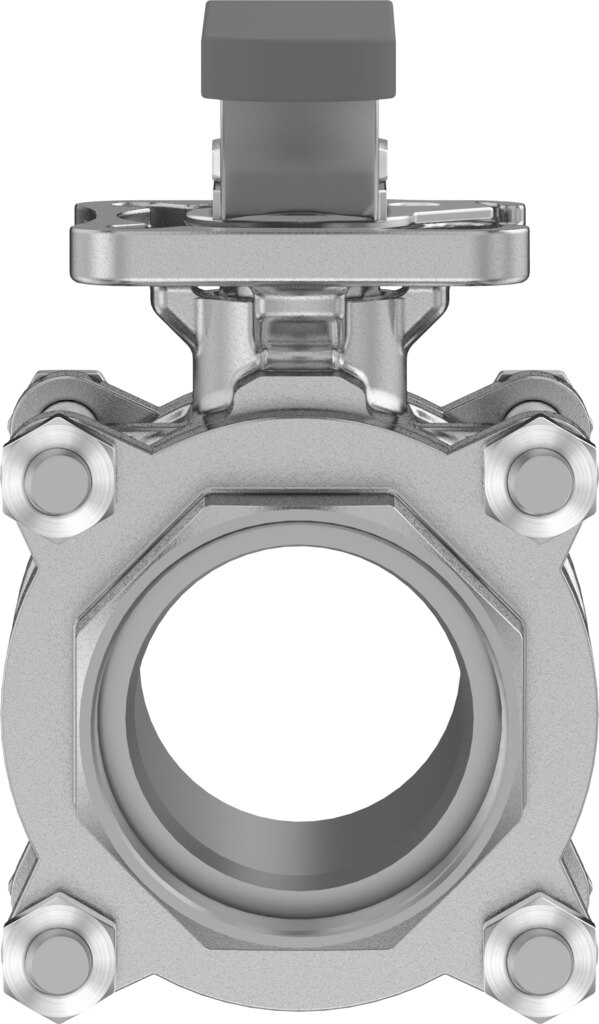

2-Wege-Kugelhahn mit Handhebel Edelstahl mit Schweißenden DN 50 PN 63 VZBE-2-WA-63-T-2-F0507-M-V15V15 - Festo 8089062
Der 2-Wege-Kugelhahn VZBE-2-WA-63-T-2-F0507-M-V15V15 für Leitungen DN 50 hält Nenndruck PN 63 und ist mit Anschluss Schweißende nach ASME B16,11 ausgeführt. Er wird direkt von Hand über den Handhebel geschaltet, der Durchfluss liegt bei Kv 420 m³/h. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der 2-Wege-Kugelhahn VZBE-2-WA-63-T-2-F0507-M-V15V15 sperrt Rohrleitungen der Nennweite DN 50 ab und ist für Nenndruck PN 63 ausgelegt. VZBE-2-WA-63-T-2-F0507-M-V15V15 erreicht Kv 420 m³/h.
Das spricht für den Typ
- Durchfluss Kv 420 m³/h bei Nennweite DN 50
- Armatur für Nenndruck PN 63
- Medien von -20 bis 200 °C
- Losbrechmoment 44 Nm bei Nenndruck als Basis für die Antriebsauslegung
- Flanschbild F05, F07 nach ISO 5211, Schwenkantrieb direkt montierbar
- Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
Einsatz
Als Medien nennt Festo für VZBE-2-WA-63-T-2-F0507-M-V15V15: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. Für explosionsgefährdete Bereiche der Zonen 1, 2, 21 und 22 (ATEX).
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-2-WA-63-T-2-F0507-M-V15V15 |
| Festo-Teilenummer | 8089062 |
| Konstruktiver Aufbau | 2-Wege-Kugelhahn mit Handhebel |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Schweißende nach ASME B16,11 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F05, F07 |
| Innen-Ø | 50 mm |
| Nennweite DN | 50 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 44 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv | 420 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408/CF8M |
| Werkstoff Sitzdichtung | PTFE, modifiziert |
| Werkstoff Dichtungen | FPM, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408/CF8M |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 3700 g |
| Zulassung | CRN |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Druckgeräte-Richtlinie |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-2-WA-63-T-2-F0507-M-V15V15 |
| EAN | 4052568458102 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Nennweite DN [mm] | 50 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | FKM, PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | 2-Wege-Kugelhahn mit Handhebel |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
