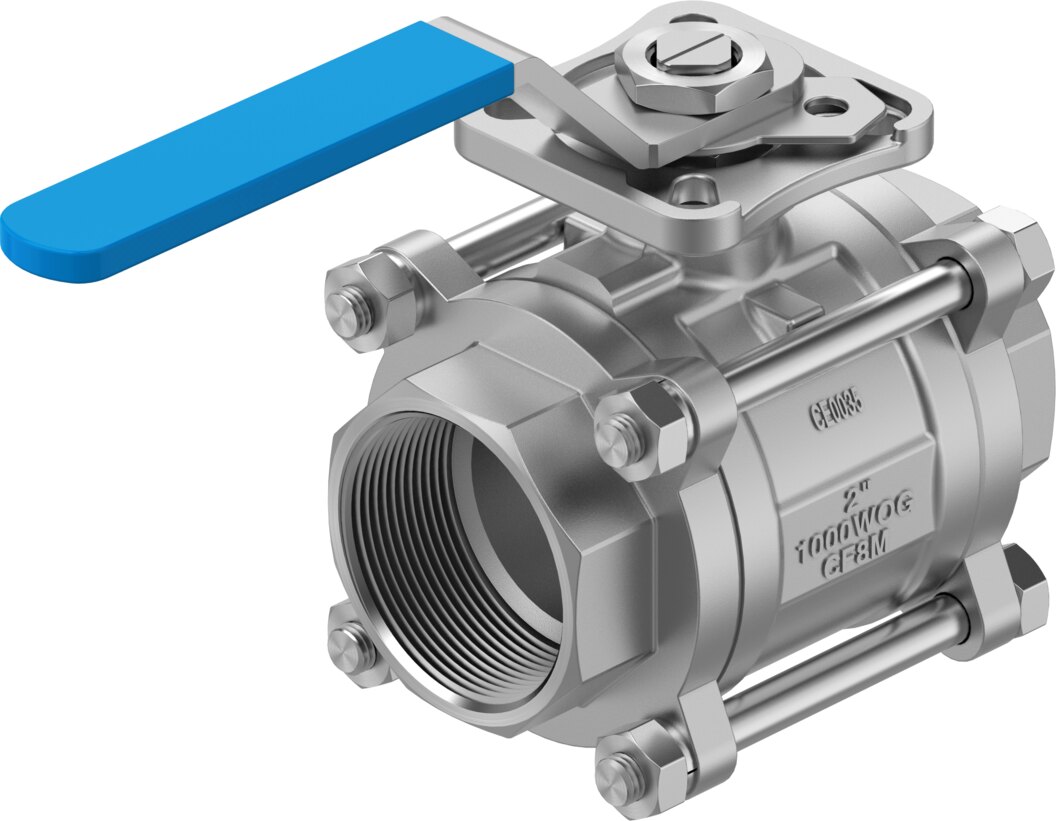

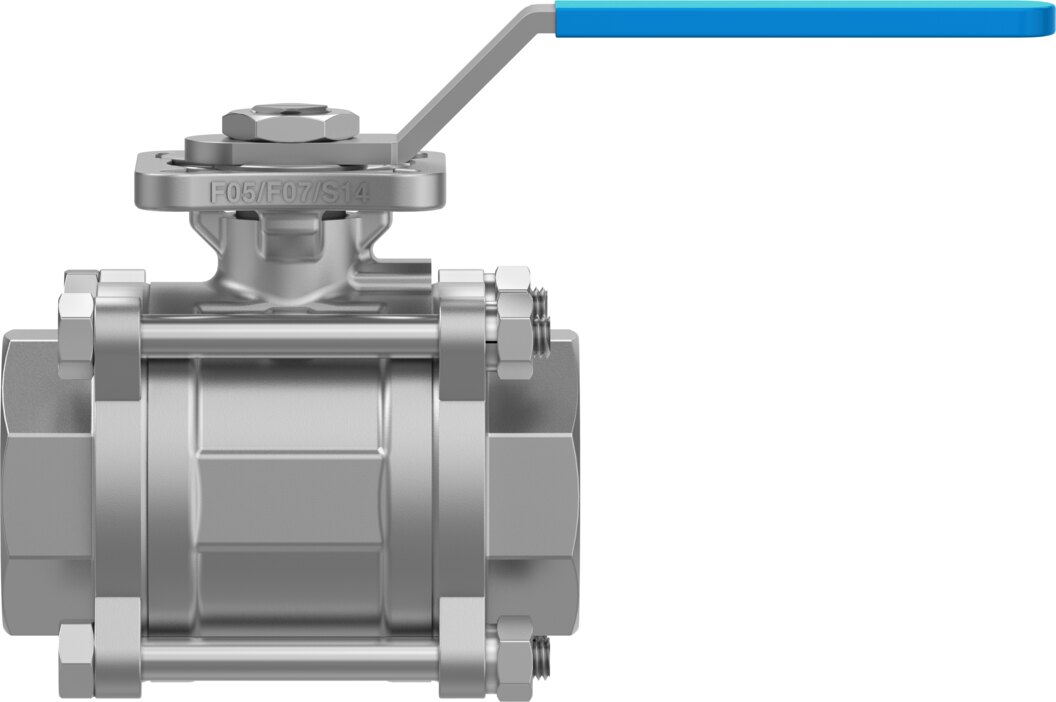

2-Wege-Kugelhahn Edelstahl 2 NPT DN 50 PN 63 VZBE-2-T-63-T-2-F0507-M-V15V15 - Festo 8096670

Festo ✓ Originalprodukt Neuware

Absperren in Leitungen DN 50 bis PN 63: der 2-Wege-Kugelhahn VZBE-2-T-63-T-2-F0507-M-V15V15 aus Edelstahlguss mit Anschluss 2 NPT. Er nimmt über das Flanschbild F0507 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 111,8 m³/h. Medien von -20 bis 200 °C.

Netto
279,99 €
zzgl. MwSt.
333,19 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8096670
Hersteller-Nr. VZBE-2-T-63-T-2-F0507-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der 2-Wege-Kugelhahn VZBE-2-T-63-T-2-F0507-M-V15V15 sperrt Rohrleitungen der Nennweite DN 50 ab und ist für Nenndruck PN 63 ausgelegt. Kennwert für die Auslegung: Kv 111,8 m³/h.

Das spricht für den Typ

  • Durchfluss Kv 111,8 m³/h bei Nennweite DN 50
  • Nenndruck PN 63 für das Armaturgehäuse
  • Gehäuse und Kugel aus Edelstahlguss 1.4408
  • Anschlussflansch F0507 nach ISO 5211 für den direkten Antriebsanbau
  • Losbrechmoment 35 Nm bei Nenndruck als Basis für die Antriebsauslegung
  • Medien von -20 bis 200 °C

Einsatz

Geeignet für Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. Der VZBE-Typ 8096670 ist für ATEX-Zonen 1, 2, 21 und 22 zugelassen. Für die Automatisierung den Schwenkantrieb nach dem Losbrechmoment auslegen.

Technische Daten

MerkmalWert
TypVZBE-2-T-63-T-2-F0507-M-V15V15
Festo-Teilenummer8096670
Konstruktiver Aufbau2-Wege-Kugelhahn
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur2 NPT
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0507
Innen-Ø50 mm
Nennweite DN50
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN35 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv111,8 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE, modifiziert
Werkstoff DichtungenFPM, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht3700 g
ZulassungCRN
CE-Zeichen (siehe Konformitätserklärung)nach EU-Druckgeräte-Richtlinie
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
Gewicht3,7 kg
HerstellerFesto
Hersteller-Nr.VZBE-2-T-63-T-2-F0507-M-V15V15
EAN4052568453411
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
GewindeNPT 2
Nennweite DN [mm]50
Nenndruck PN [bar]63
DichtmaterialFKM, PTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBE
