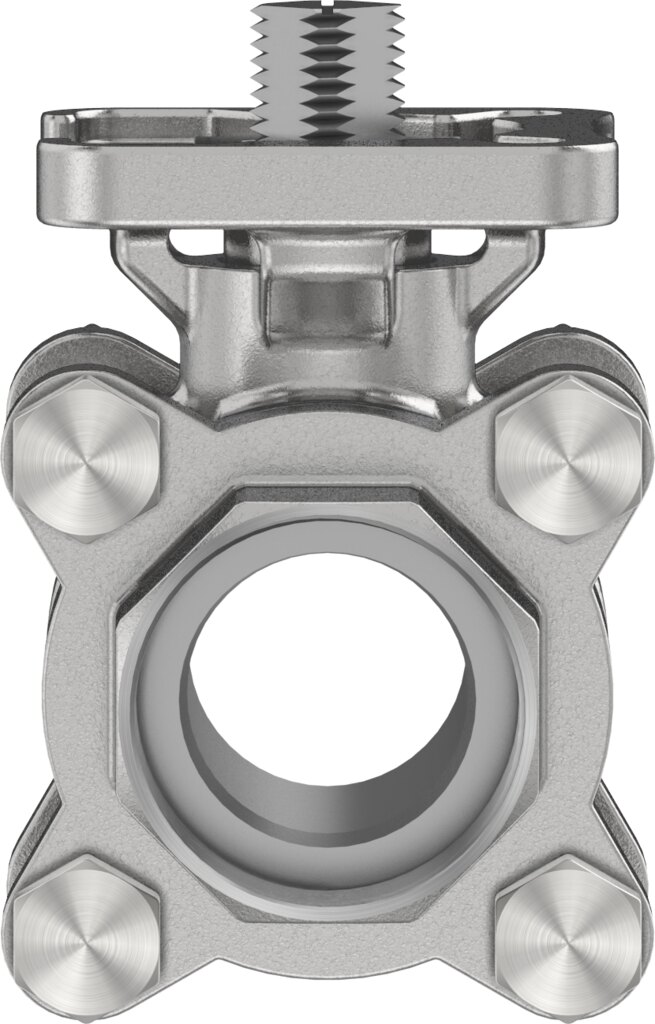

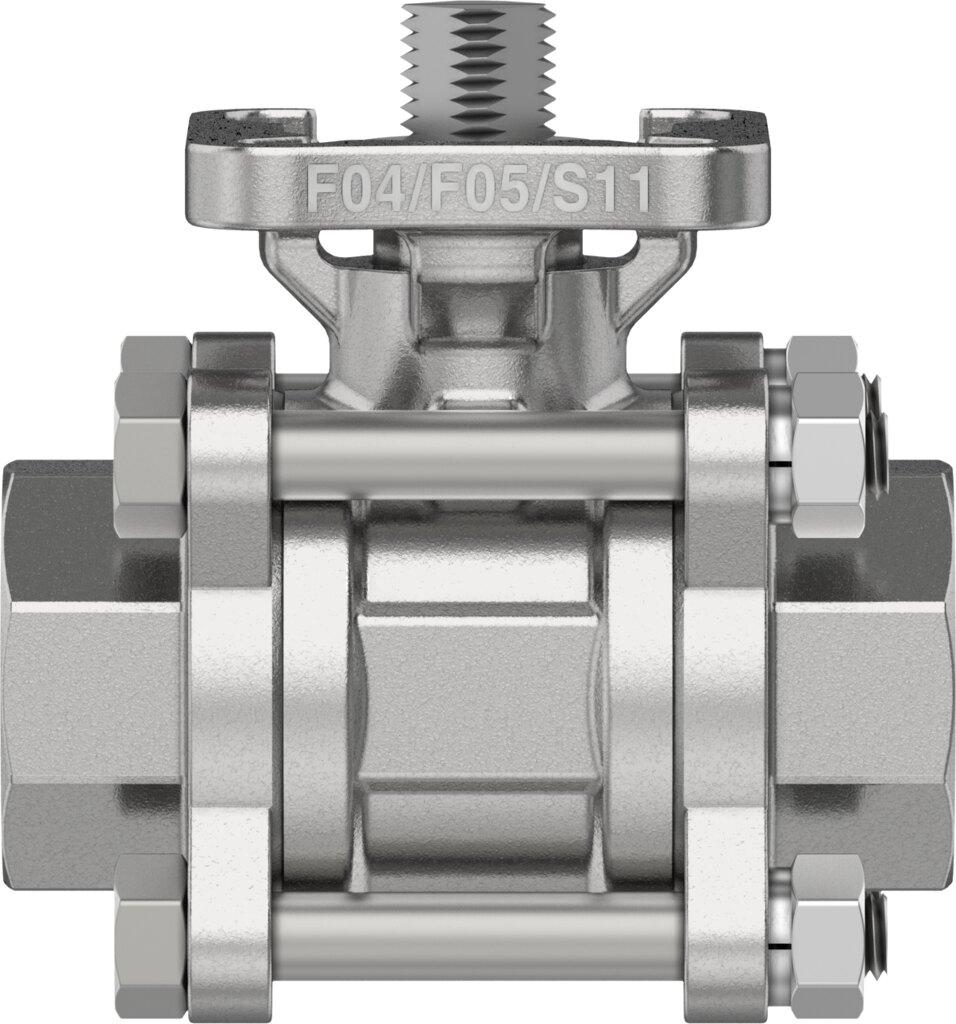

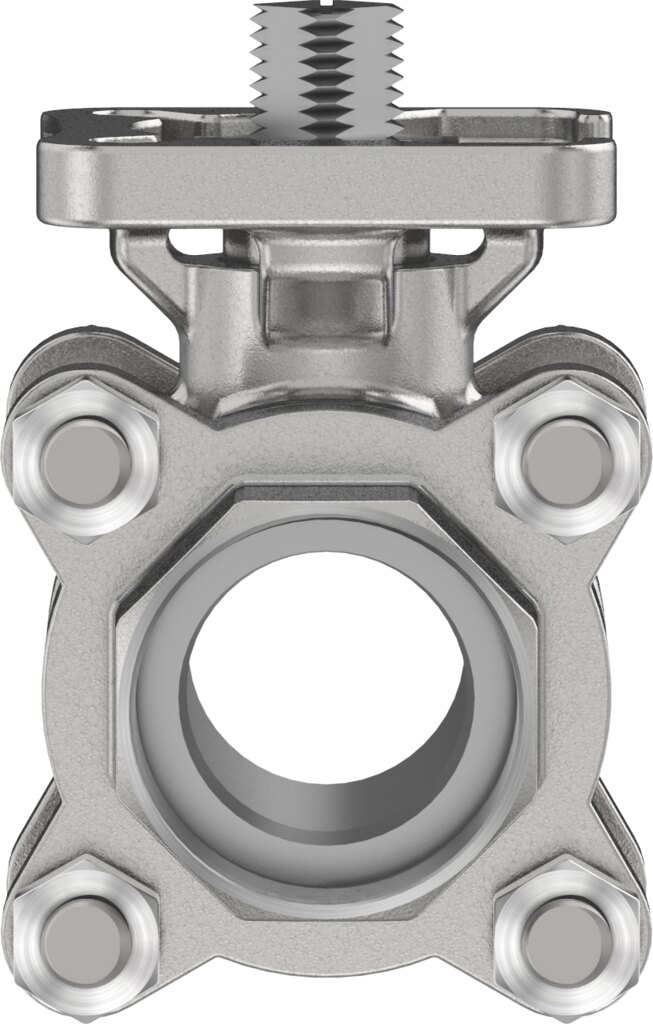

2-Wege-Kugelhahn Edelstahl mit Schweißenden DN 25 PN 63 VZBE-1-WA-63-T-2-F0405-V15V15 - Festo 8089042
Der 2-Wege-Kugelhahn VZBE-1-WA-63-T-2-F0405-V15V15 für Leitungen DN 25 hält Nenndruck PN 63 und ist mit Anschluss Schweißende nach ASME B16,11 ausgeführt. Er nimmt über das Flanschbild F04, F05 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 94 m³/h. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit dem 2-Wege-Kugelhahn VZBE-1-WA-63-T-2-F0405-V15V15 schalten Sie Medienströme in Leitungen DN 25, das Gehäuse aus Edelstahlguss ist für PN 63 ausgelegt. Der Durchfluss beträgt Kv 94 m³/h.
Vorteile
- Kv-Wert 94 m³/h in DN 25
- Nenndruck PN 63 für das Armaturgehäuse
- Medien von -20 bis 200 °C
- Flanschbild F04, F05 nach ISO 5211, Schwenkantrieb direkt montierbar
- Losbrechmoment 15 Nm bei Nenndruck als Basis für die Antriebsauslegung
- Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
Einsatz
Freigegebene Medien: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. ATEX-Explosionsschutz: Zonen 1, 2, 21 und 22. Ein passender Schwenkantrieb wird über die ISO-5211-Schnittstelle direkt aufgesetzt.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-1-WA-63-T-2-F0405-V15V15 |
| Festo-Teilenummer | 8089042 |
| Konstruktiver Aufbau | 2-Wege-Kugelhahn |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Schweißende nach ASME B16,11 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F04, F05 |
| Innen-Ø | 25 mm |
| Nennweite DN | 25 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 15 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv | 94 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408/CF8M |
| Werkstoff Sitzdichtung | PTFE, modifiziert |
| Werkstoff Dichtungen | FPM, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408/CF8M |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 1000 g |
| Zulassung | CRN |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-1-WA-63-T-2-F0405-V15V15 |
| EAN | 4052568457969 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Nennweite DN [mm] | 25 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | FKM, PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | 2-Wege-Kugelhahn |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
