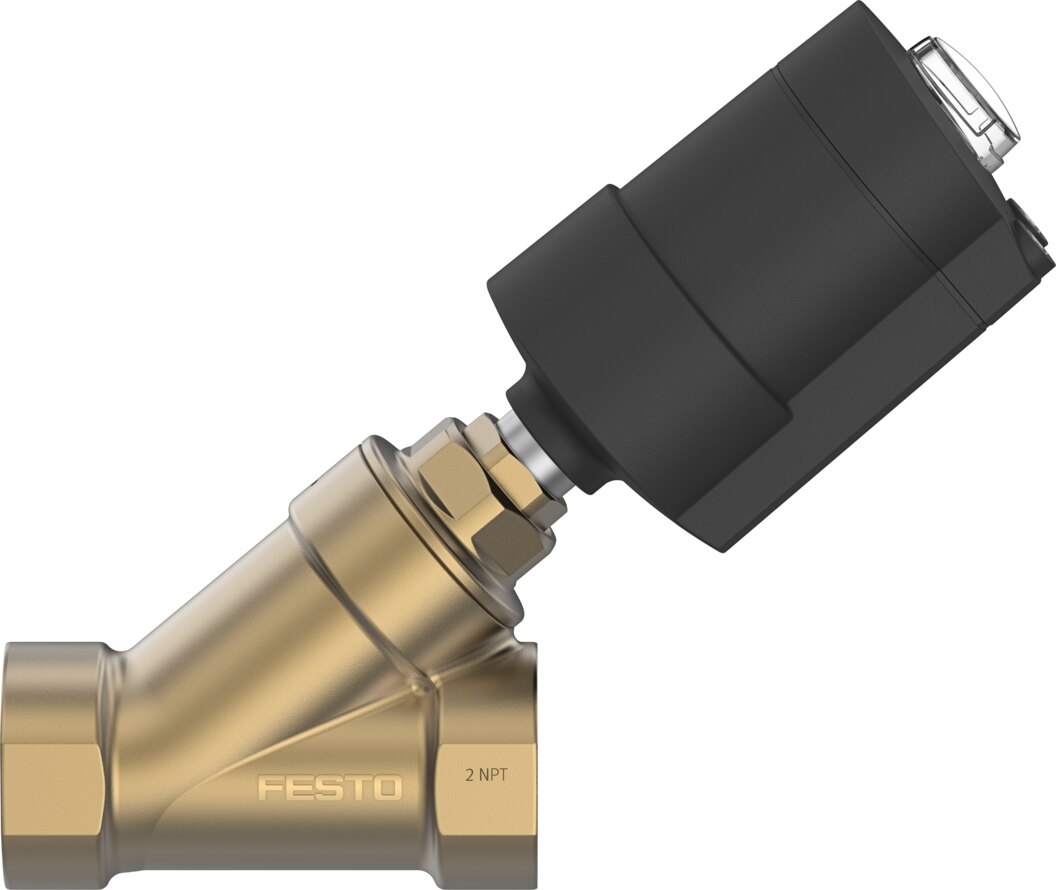

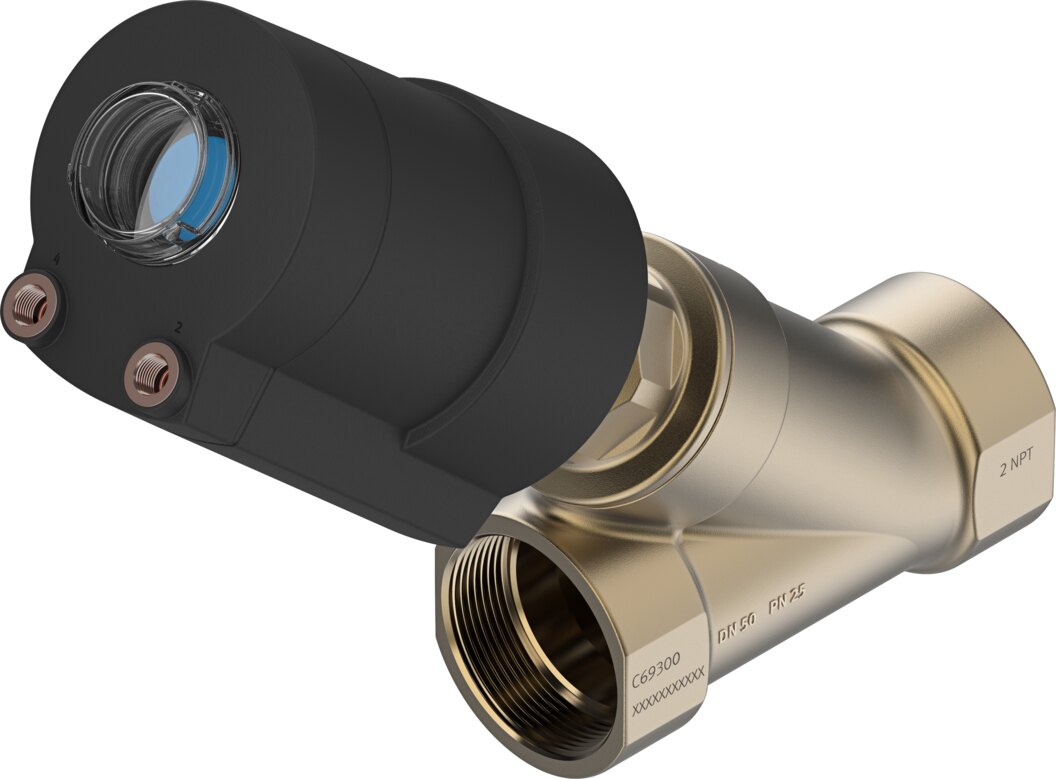

Schrägsitzventil 2 NPT Messing 2/2 NC bis 8 bar VZXA-A-TS7-2"-M6-B1T-8-K-75-20-PR-PM - Festo 8111603
Für Dampf, Druckluft und weitere Prozessmedien schaltet das Schrägsitzventil VZXA-A-TS7-2"-M6-B1T-8-K-75-20-PR-PM Leitungen mit Anschluss 2 NPT auf und zu. Mediumsdruck 0 bis 8 bar, Kv 40,1 m³/h, Medien von -10 bis 60 °C. Steuerfunktion: durch reduzierte Federkraft geschlossen, NC.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Schrägsitzventil VZXA-A-TS7-2"-M6-B1T-8-K-75-20-PR-PM schaltet Medien bis 8 bar im On-/Off-Betrieb, der schräg liegende Sitz hält den Strömungsweg offen. Der Kv-Wert beträgt 40,1 m³/h.
Vorteile
- Mediumsdruck 0 bis 8 bar
- Durchfluss Kv 40,1 m³/h
- Antrieb Baugröße 75 mm mit 20 mm Hub
- Schutzart IP65, IP67
- Medien von -10 bis 60 °C
- Gehäuse aus Messing CW724R
Einsatz
Als Medien nennt Festo für VZXA-A-TS7-2"-M6-B1T-8-K-75-20-PR-PM: Dampf, Inerte Gase, gefilterte Druckluft, Filterfeinheit 200 µm. Der Einbau ist in jeder Lage möglich.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZXA-A-TS7-2"-M6-B1T-8-K-75-20-PR-PM |
| Festo-Teilenummer | 8111603 |
| Konstruktiver Aufbau | Sitzventil mit Kolbenantrieb |
| Betätigungsart | pneumatisch |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Leitungsanschluss | Gewindemuffe 2 NPT nach ANSI/ASME B 1,20,1 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | nicht reversibel |
| Mediumsdruck | 0 bis 8 bar |
| Rückstellart | mechanische Feder |
| Steuerart | fremdgesteuert |
| Pneumatischer Anschluss | Innengewinde G1/8 |
| Betriebsdruck | 5 bis 7 bar |
| Medium | Dampf, Inerte Gase, gefilterte Druckluft, Filterfeinheit 200 µm |
| Durchflussrichtung | Über Ventilsitz, für gasförmige Medien |
| Regelung des Mediums | On-/Off-Betrieb |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Max. Viskosität | 600 mm²/s |
| Mediumstemperatur | -10 bis 60 °C |
| Umgebungstemperatur | 0 bis 60 °C |
| Durchfluss Kv | 40,1 m³/h |
| Einsatz im Außenbereich | wettergeschützte Einsatzorte Klasse C1 in Anlehnung an IEC 60654-1 |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Armaturgehäuse | Messing |
| Werkstoffnummer Armaturgehäuse | CW724R |
| Werkstoff Dichtungen | FPM |
| Werkstoff Spindeldichtung | PTFE |
| Werkstoff Sitzdichtung | PTFE |
| Produktgewicht | 4627 g |
| Baugröße Antrieb | 75 mm |
| Hub | 20 mm |
| Steuerfunktion | Durch reduzierte Federkraft geschlossen, NC |
| Positionserkennung | mit mechanischer Anzeige |
| Werkstoff Antriebsgehäuse | PA-verstärkt |
| Lagertemperatur | -10 bis 60 °C |
| Schutzart | IP65, IP67 |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Deckel | PA-verstärkt |
| Gewicht | 6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VZXA-A-TS7-2"-M6-B1T-8-K-75-20-PR-PM |
| EAN | 4052568576752 |
| Zolltarifnummer | 84818073 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Messing |
| Gewinde | NPT 2 |
| Hub [mm] | 20 |
| Dichtmaterial | FPM |
| Gehäusewerkstoff | Messing |
| Funktion | 2/2 |
| Bauart | Sitzventil mit Kolbenantrieb |
| Medientemperatur [°C] | -10 bis 60 |
| Serie | VZXA |
