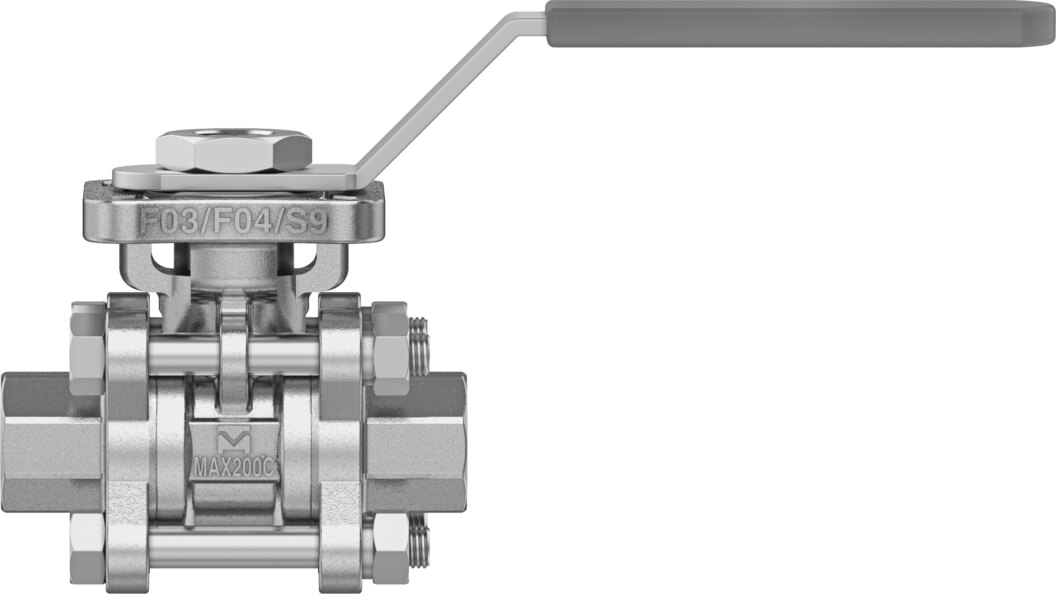

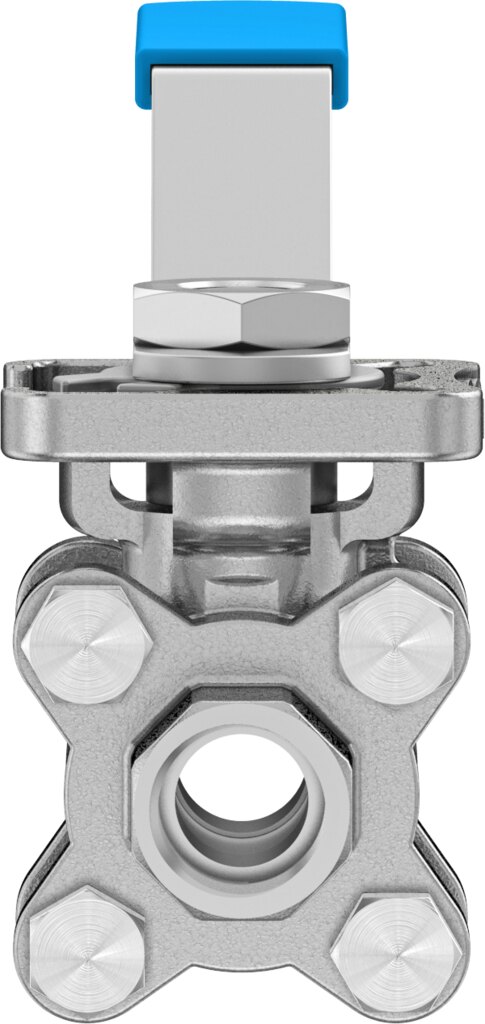

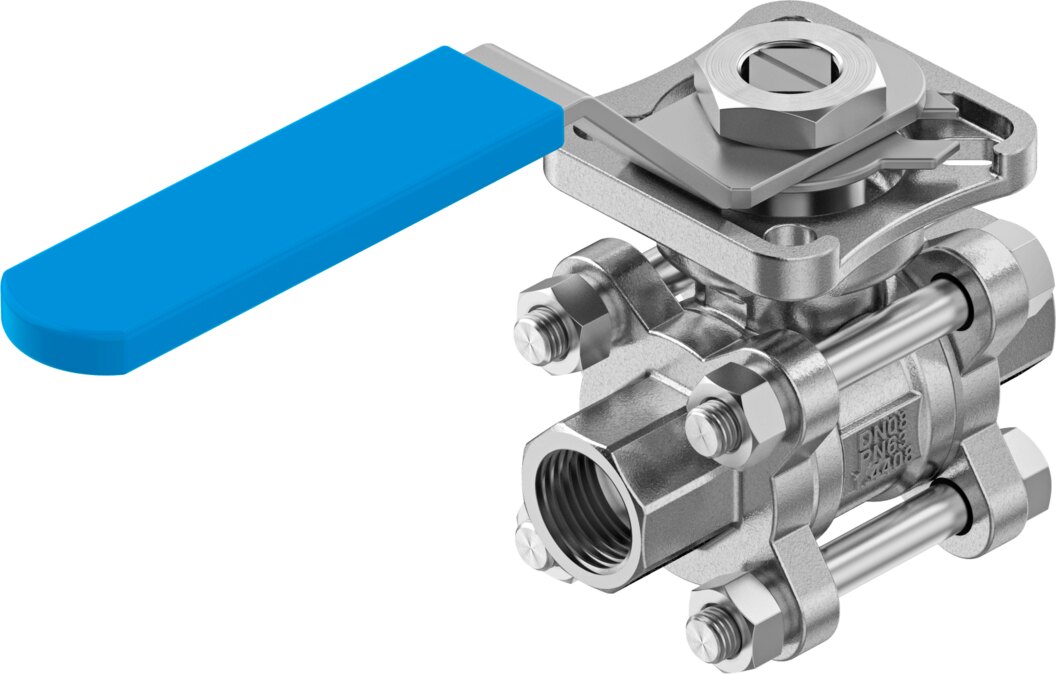

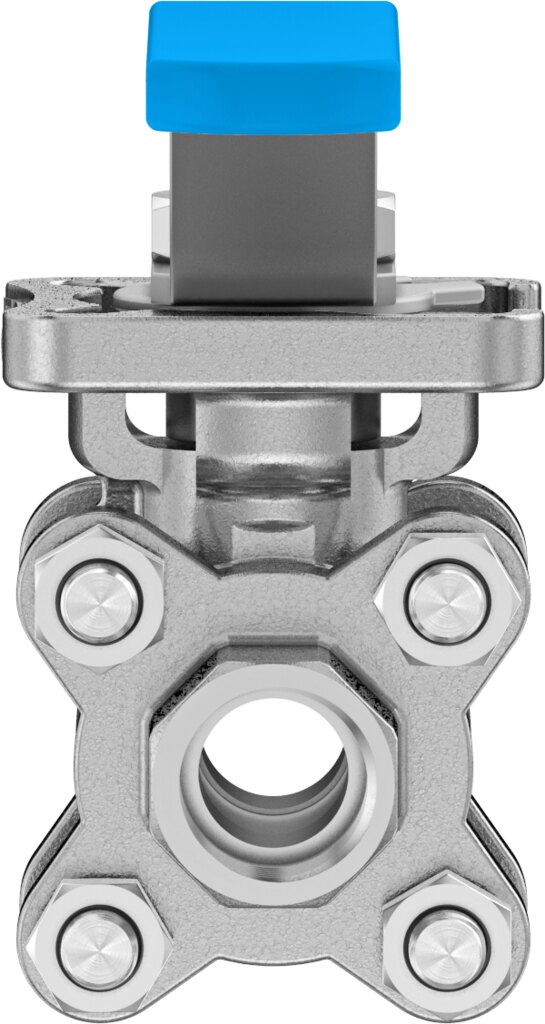

2-Wege-Kugelhahn mit Handhebel Edelstahl mit Schweißenden DN 8 PN 63 VZBE-1/4-WA-63-T-2-F0304-M-V15V15 - Festo 8089055

Festo ✓ Originalprodukt Neuware

Der 2-Wege-Kugelhahn VZBE-1/4-WA-63-T-2-F0304-M-V15V15 für Leitungen DN 8 hält Nenndruck PN 63 und ist mit Anschluss Schweißende nach ASME B16,11 ausgeführt. Er wird direkt von Hand über den Handhebel geschaltet, der Durchfluss liegt bei Kv 19 m³/h. Medien von -20 bis 200 °C.

Netto
58,98 €
zzgl. MwSt.
70,19 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8089055
Hersteller-Nr. VZBE-1/4-WA-63-T-2-F0304-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Prozessleitungen DN 8 bis PN 63 liefert der 2-Wege-Kugelhahn VZBE-1/4-WA-63-T-2-F0304-M-V15V15 eine Absperrung mit Schweißende nach ASME B16,11-Anschluss und Handhebel. Kennwert für die Auslegung: Kv 19 m³/h.

Das spricht für den Typ

  • Kv-Wert 19 m³/h in DN 8
  • Armatur für Nenndruck PN 63
  • Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
  • Anschlussflansch F03, F04 nach ISO 5211 für den direkten Antriebsanbau
  • Medien von -20 bis 200 °C
  • Losbrechmoment 7 Nm bei Nenndruck als Basis für die Antriebsauslegung

Einsatz

Als Medien nennt Festo für VZBE-1/4-WA-63-T-2-F0304-M-V15V15: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Die Einbaulage ist frei wählbar. Einsatz auch in Ex-Bereichen, Zonen 1, 2, 21 und 22 nach ATEX.

Technische Daten

MerkmalWert
TypVZBE-1/4-WA-63-T-2-F0304-M-V15V15
Festo-Teilenummer8089055
Konstruktiver Aufbau2-Wege-Kugelhahn mit Handhebel
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturSchweißende nach ASME B16,11
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF03, F04
Innen-Ø11,6 mm
Nennweite DN8
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN7 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv19 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408/CF8M
Werkstoff SitzdichtungPTFE, modifiziert
Werkstoff DichtungenFPM, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408/CF8M
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht500 g
ZulassungCRN
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBE-1/4-WA-63-T-2-F0304-M-V15V15
EAN4052568458034
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]8
Nenndruck PN [bar]63
DichtmaterialFKM, PTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn mit Handhebel
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBE
