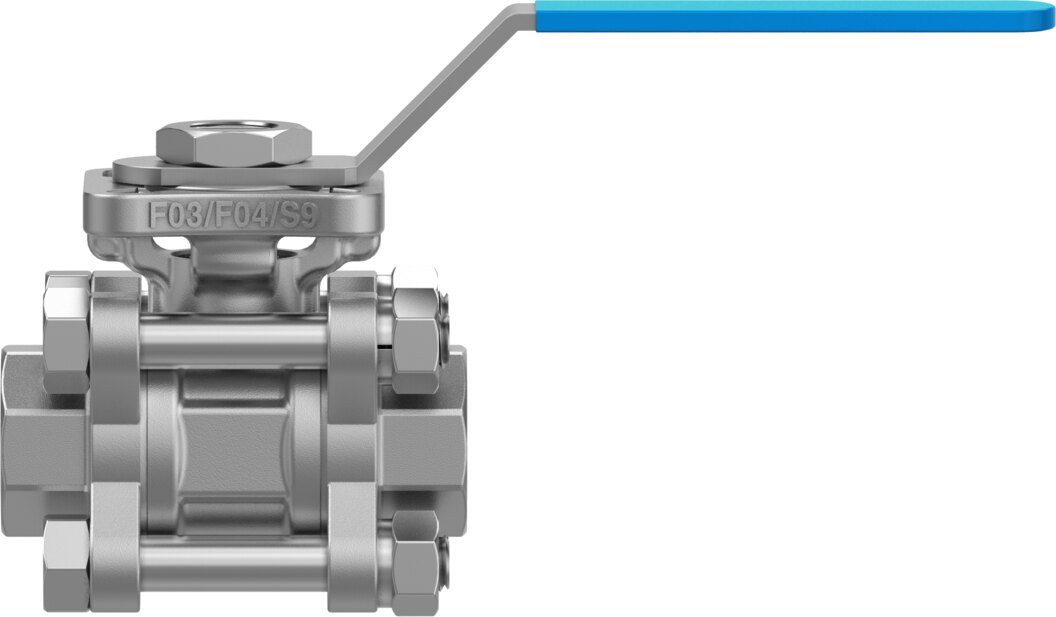

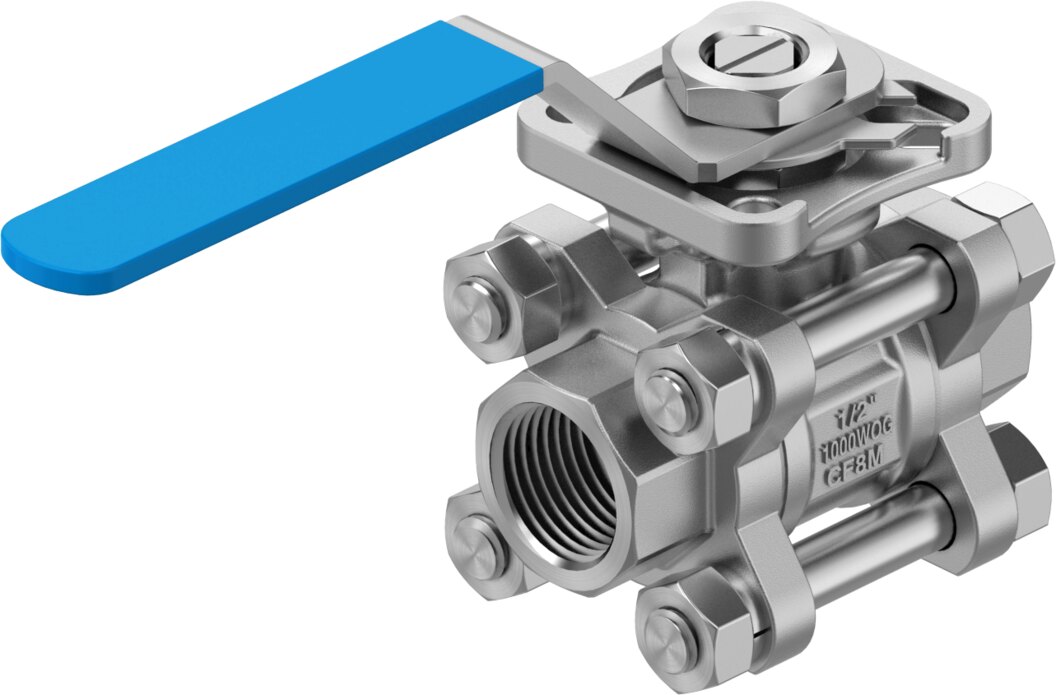

2-Wege-Kugelhahn Edelstahl 1/2 NPT DN 15 PN 63 VZBE-1/2-T-63-T-2-F0304-M-V15V15 - Festo 8096665

Festo ✓ Originalprodukt Neuware

Der 2-Wege-Kugelhahn VZBE-1/2-T-63-T-2-F0304-M-V15V15 für Leitungen DN 15 hält Nenndruck PN 63 und ist mit Anschluss 1/2 NPT ausgeführt. Er nimmt über das Flanschbild F0304 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 8,5 m³/h. Medien von -20 bis 200 °C.

Netto
60,25 €
zzgl. MwSt.
71,70 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8096665
Hersteller-Nr. VZBE-1/2-T-63-T-2-F0304-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Prozessleitungen DN 15 bis PN 63 liefert der 2-Wege-Kugelhahn VZBE-1/2-T-63-T-2-F0304-M-V15V15 eine Absperrung mit 1/2 NPT-Anschluss und Flansch nach ISO 5211. Kennwert für die Auslegung: Kv 8,5 m³/h.

Das spricht für den Typ

  • Kv-Wert 8,5 m³/h in DN 15
  • Armatur für Nenndruck PN 63
  • Losbrechmoment 7 Nm bei Nenndruck als Basis für die Antriebsauslegung
  • Anschlussflansch F0304 nach ISO 5211 für den direkten Antriebsanbau
  • Gehäuse und Kugel aus Edelstahlguss 1.4408
  • Medien von -20 bis 200 °C

Einsatz

Geeignet für Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. Für explosionsgefährdete Bereiche der Zonen 1, 2, 21 und 22 (ATEX). Für die Automatisierung den Schwenkantrieb nach dem Losbrechmoment auslegen.

Technische Daten

MerkmalWert
TypVZBE-1/2-T-63-T-2-F0304-M-V15V15
Festo-Teilenummer8096665
Konstruktiver Aufbau2-Wege-Kugelhahn
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur1/2 NPT
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0304
Innen-Ø15 mm
Nennweite DN15
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN7 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv8,5 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE, modifiziert
Werkstoff DichtungenFPM, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht600 g
ZulassungCRN
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
Gewicht0,55 kg
HerstellerFesto
Hersteller-Nr.VZBE-1/2-T-63-T-2-F0304-M-V15V15
EAN4052568453367
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
GewindeNPT 1/2
Nennweite DN [mm]15
Nenndruck PN [bar]63
DichtmaterialFKM, PTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBE
