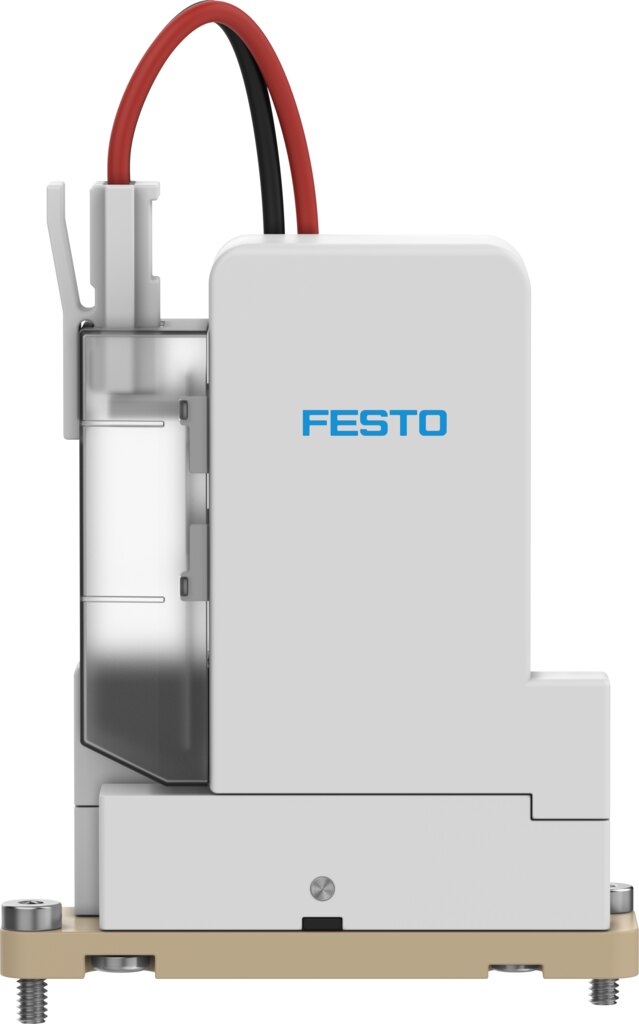

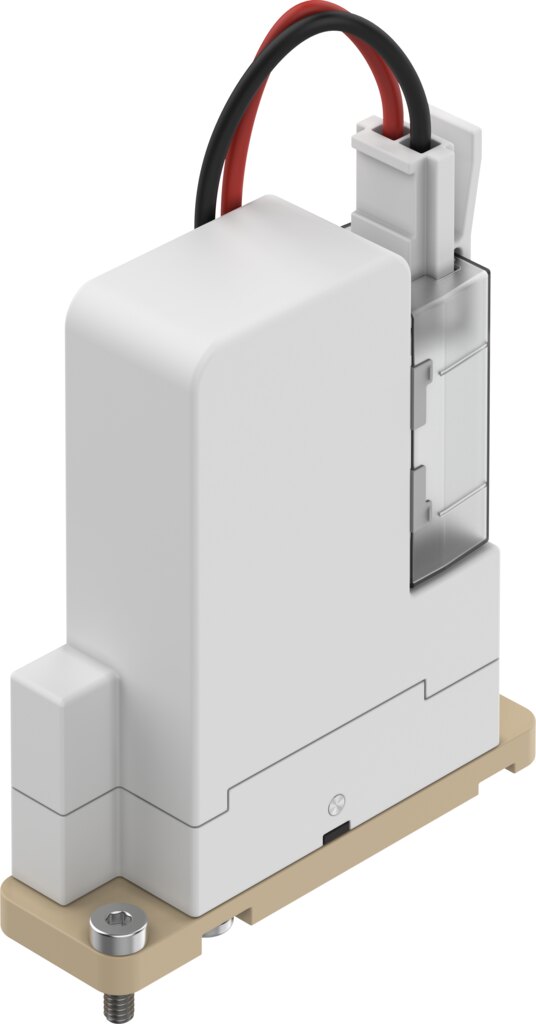

Mediengetrenntes Magnetventil 3/2-Wege Nennweite 2 mm Membran EPDM 24 V DC VYKB-F12-M32-20-PE-1HPS - Festo 8140318
Schaltet flüssige und gasförmige Medien als 3/2-Wege-Ventil, Nennweite 2 mm, Fluidanschluss über Flansch. Mediumsdruck -0,75 bis 3 bar, also auch Vakuum, Kv 0,056 m³/h, Innenvolumen 60 µl. Spule 24 V DC mit 5,2 W Anzugs- und 1 W Haltephase.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das mediengetrennte Magnetventil VYKB-F12-M32-20-PE-1HPS schaltet flüssige und gasförmige Medien als 3/2-Wege-Ventil. Eine Wippe mit Membrandichtung aus EPDM trennt den Fluidraum vom Magnetantrieb, dadurch kommt das Medium nur mit EPDM und PEEK in Kontakt.
Vorteile
- Medienberührte Werkstoffe PEEK, Membran und Dichtungen EPDM
- Mediumsdruck -0,75 bis 3 bar, Überlastdruck 4,5 bar
- Durchfluss Kv 0,056 m³/h
- Innenvolumen 60 µl
- Schaltzeit 15 ms, Schaltfrequenz bis 2 Hz
- Baugröße 12, Flanschanschluss
Einsatz
Typisch für Dosier- und Analysetechnik mit Medien von 0 bis 50 °C. Beständigkeit der medienberührenden Werkstoffe beachten. Befestigung mit Durchgangsbohrung für Schraube M3, Schutzart IP40.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VYKB-F12-M32-20-PE-1HPS |
| Festo-Teilenummer | 8140318 |
| Konstruktiver Aufbau | Wippenventil mit Membrandichtung |
| Dichtprinzip | weich |
| Vom Medium berührte Werkstoffe | PEEK |
| Ventilfunktion | 3/2 offen/geschlossen monostabil |
| Nennweite | 2 mm |
| Strömungsrichtung | nicht reversibel |
| Betätigungsart | elektrisch |
| Steuerart | direkt |
| Rückstellart | mechanische Feder |
| Handhilfsbetätigung | keine |
| Einbaulage | beliebig |
| Befestigungsart | mit Durchgangsbohrung für Schraube M3 |
| Elektrischer Anschluss 1, Anschlussart | Kabel mit Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | Anschlussbild HP |
| Baugröße | 12 |
| Fluidanschluss | Flansch |
| Medium | Flüssige Medien, Gasförmige Medien |
| Hinweis zum Medium | Beständigkeit der medienberührenden Werkstoffe beachten, maximale Partikelgröße 5 µm |
| Innenvolumen | 60 µl |
| Mediumstemperatur | 0 bis 50 °C |
| Mediumstemperatur flüssige Medien | 0 bis 50 °C |
| Umgebungstemperatur | 0 bis 50 °C |
| Lagertemperatur | -20 bis 70 °C |
| Mediumsdruck | -0,75 bis 3 bar |
| Überlastdruck | 4,5 bar |
| Betriebsspannungsbereich DC | 24 V |
| Zulässige Spannungsschwankungen | ± 10 % |
| Spulenkennwerte | 24 V DC: Niederstromphase 1 W, Hochstromphase 5,2 W |
| Einschaltdauer | 100% |
| Maximale Schaltfrequenz | 2 Hz |
| Hinweis zur Schaltfrequenz | abhängig von Umgebungstemperatur und Einbauzustand |
| Schaltzeit ein | 15 ms |
| Schaltzeit ein gasförmige Medien | 15 ms |
| Schaltzeit aus | 15 ms |
| Schaltzeit aus gasförmige Medien | 15 ms |
| Durchfluss Kv | 0,056 m³/h |
| Hinweis zu Durchfluss Kv | Für Medium Wasser, Druckdifferenz 1 bar |
| Werkstoff Gehäuse | PEEK |
| Werkstoff Membran | EPDM |
| Werkstoff Dichtungen | EPDM |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Schutzart | IP40 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Gewicht (Preisliste) | 0,048 kg |
| Gewicht | 0,048 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VYKB-F12-M32-20-PE-1HPS |
| EAN | 4052568567460 |
| Zolltarifnummer | 84818087 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 2 |
| Dichtmaterial | EPDM |
| Funktion | 3/2 offen/geschlossen monostabil |
| Medientemperatur [°C] | 0 bis 50 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck max [bar] | 3 |
| Pneumatischer Anschluss | Flansch |
| Temperaturbereich | 0-50 °C |
