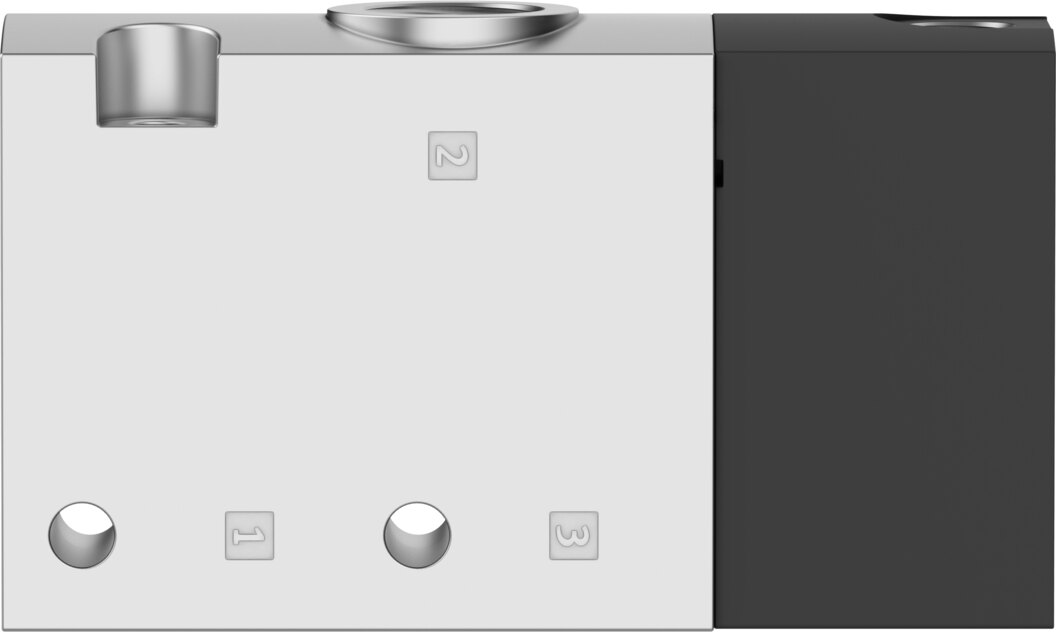

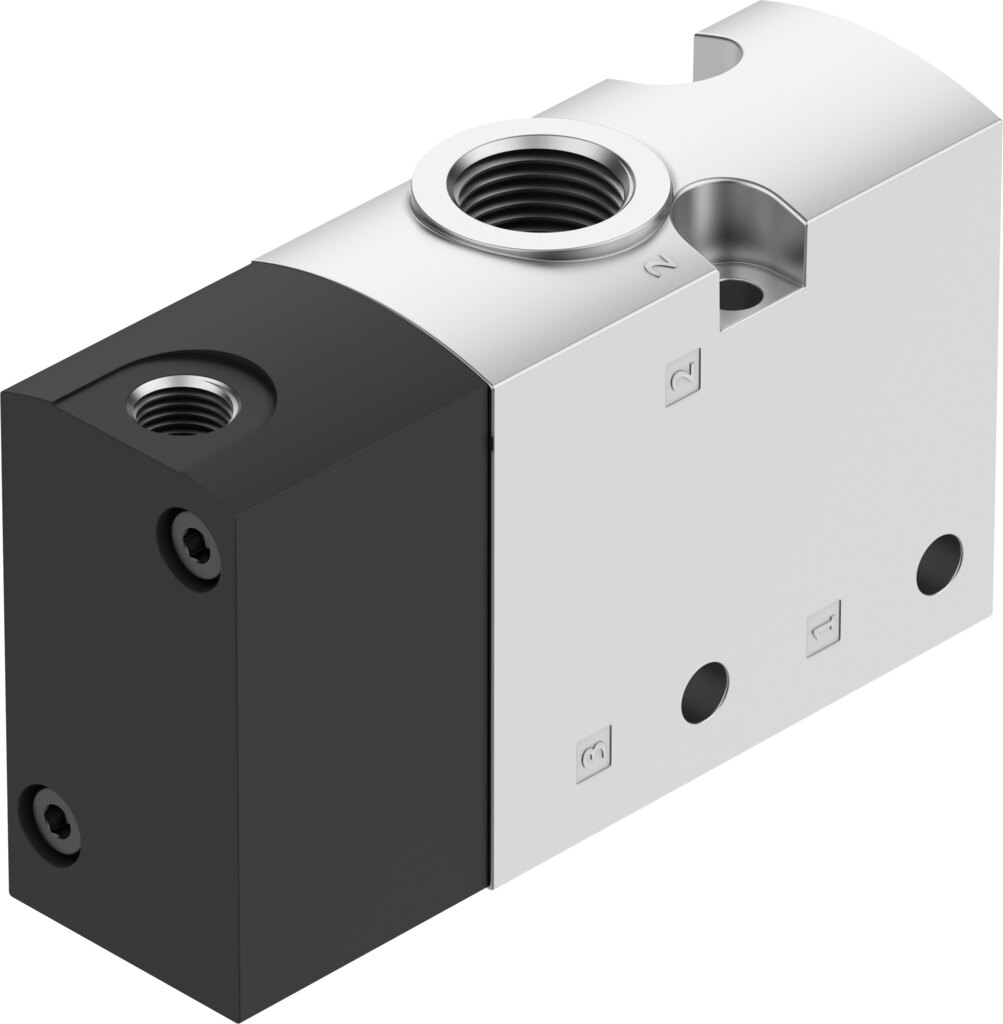

Pneumatikventil 3/2 geschlossen monostabil 3/8 NPT ATEX VUWS-LT30-M32C-M-N38 - Festo 8036722

Festo ✓ Originalprodukt Neuware

Das Festo Pneumatikventil VUWS-LT30-M32C-M-N38 liefert als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) 1600 l/min Normalnenndurchfluss. Kennwerte: 1 bis 10 bar Betriebsdruck, Anschluss 3/8 NPT und Ventilgröße 31 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
54,22 €
zzgl. MwSt.
64,52 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8036722
Hersteller-Nr. VUWS-LT30-M32C-M-N38
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 1600 l/min Normalnenndurchfluss schaltet das Pneumatikventil VUWS-LT30-M32C-M-N38 als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) bei 1 bis 10 bar Betriebsdruck. Ausgelegt mit Anschluss 3/8 NPT, Ventilgröße 31 mm und Steuerdruck 2,5 bis 10 bar.

Ihre Vorteile

  • Durchfluss: 1600 l/min Normalnenndurchfluss bei 31 mm Ventilgröße
  • Druckbereich: 1 bis 10 bar
  • Schaltzeiten: 11 ms ein, 37 ms aus
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

Das VUWS-LT30-M32C-M-N38 eignet sich für einfachwirkende Zylinder, Blasluft und Vakuum oder als Vorsteuerventil. In explosionsgefährdeten Bereichen ist das VUWS-LT30-M32C-M-N38 für die ATEX-Zonen 1, 2, 21, 22 ausgelegt, die Hinweise der Bescheinigung sind zu beachten. Geschaltet wird das VUWS-LT30-M32C-M-N38 mit Steuerluft von 2,5 bis 10 bar. Befestigung des VUWS-LT30-M32C-M-N38: auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium für das VUWS-LT30-M32C-M-N38: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-LT30-M32C-M-N38
Festo-Teilenummer8036722
Ventilfunktion3/2 geschlossen monostabil
Betätigungsartpneumatisch
Ventilgröße31 mm
Normalnenndurchfluss1600 l/min
Pneumatischer Arbeitsanschluss3/8 NPT
Betriebsdruck1 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite7,9 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
Steuerdruck2,5 bis 10 bar
Schaltzeit aus37 ms
Schaltzeit ein11 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht345 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerluft 121/8 NPT
Pneumatischer Anschluss 13/8 NPT
Pneumatischer Anschluss 23/8 NPT
Pneumatischer Anschluss 33/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR, TPE-U(PU)
Werkstoff GehäuseAluminium-Druckguss, lackiert
Werkstoff KolbenschieberPOM
Werkstoff SchraubenStahl, verzinkt
HerstellerFesto
Hersteller-Nr.VUWS-LT30-M32C-M-N38
EAN4052568429966
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 3/8
Nennweite DN [mm]7,9
DichtmaterialHNBR, NBR, TPE-U(PU)
MediumDruckluft
Funktion3/2 geschlossen monostabil
Durchfluss [l/min]1600
BauartTeller-Sitz
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 3/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
