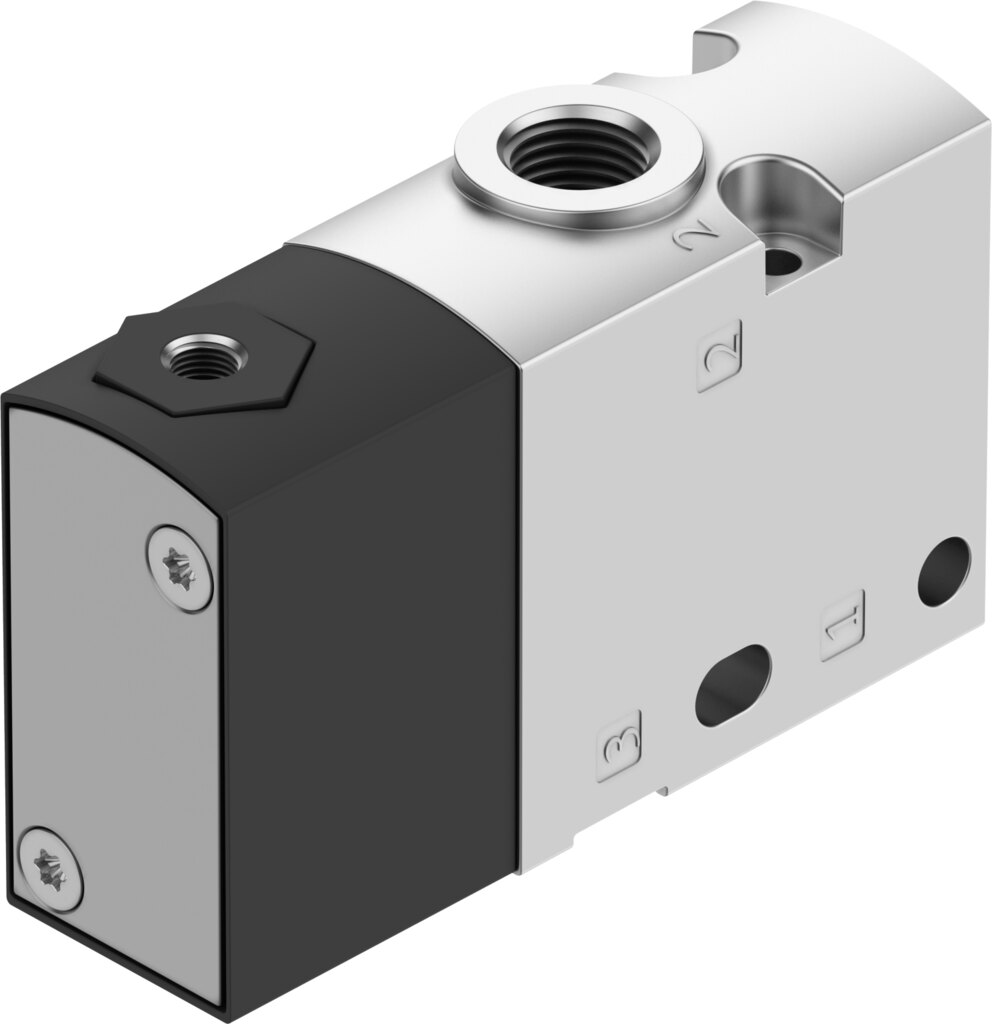

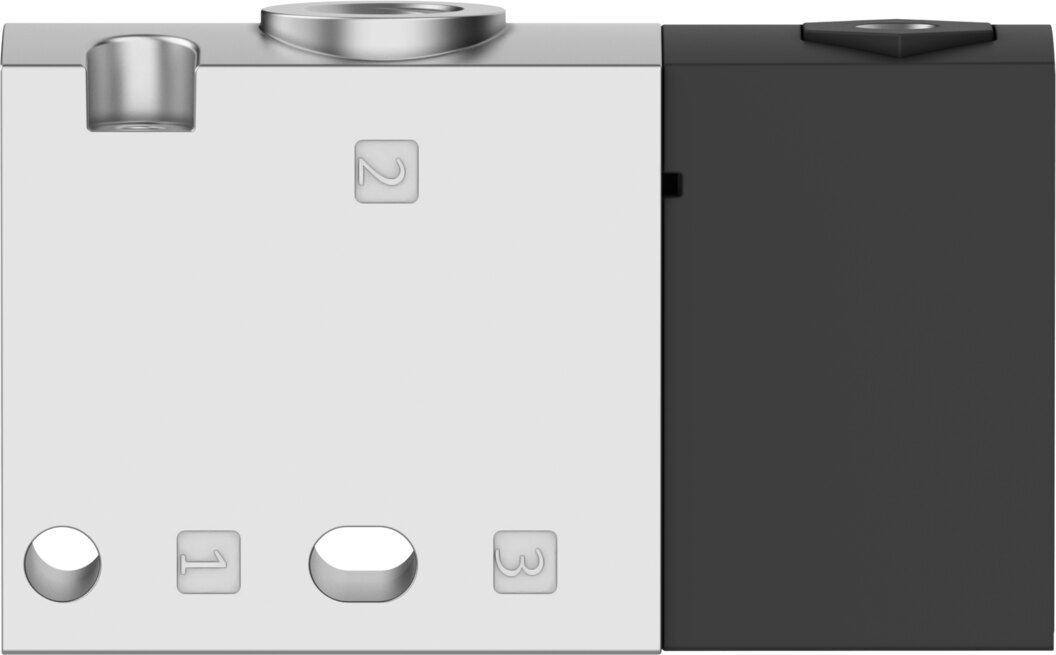

Pneumatikventil 3/2 geschlossen monostabil 1/8 NPT ATEX VUWS-LT20-M32C-M-N18 - Festo 577532

Festo ✓ Originalprodukt Neuware

Pneumatikventil VUWS-LT20-M32C-M-N18 als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) mit 600 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Kennwerte: -0,9 bis 10 bar Betriebsdruck, Anschluss 1/8 NPT und Ventilgröße 21 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
44,40 €
zzgl. MwSt.
52,84 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-577532
Hersteller-Nr. VUWS-LT20-M32C-M-N18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Pneumatikventil VUWS-LT20-M32C-M-N18 arbeitet als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) und erreicht 600 l/min Normalnenndurchfluss bei -0,9 bis 10 bar Betriebsdruck. Ausgelegt mit Anschluss 1/8 NPT, Ventilgröße 21 mm und Steuerdruck 1,5 bis 10 bar.

Vorteile im Überblick

  • Durchfluss: 600 l/min Normalnenndurchfluss bei 21 mm Ventilgröße
  • Druckbereich: -0,9 bis 10 bar, auch für Vakuum
  • Schaltzeiten: 6 ms ein, 19 ms aus
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

Das VUWS-LT20-M32C-M-N18 eignet sich für einfachwirkende Zylinder, Blasluft und Vakuum oder als Vorsteuerventil. Das VUWS-LT20-M32C-M-N18 ist für die ATEX-Zonen 1, 2, 21, 22 zugelassen. Beim Einsatz gelten die Hinweise der Bescheinigung. Das VUWS-LT20-M32C-M-N18 wird pneumatisch über die Steuerluftanschlüsse betätigt, Steuerdruck 1,5 bis 10 bar. Befestigung des VUWS-LT20-M32C-M-N18: auf Anschlussleiste, mit Durchgangsbohrung. Das VUWS-LT20-M32C-M-N18 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-LT20-M32C-M-N18
Festo-Teilenummer577532
Ventilfunktion3/2 geschlossen monostabil
Betätigungsartpneumatisch
Ventilgröße21 mm
Normalnenndurchfluss600 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite5,2 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
Steuerdruck1,5 bis 10 bar
Schaltzeit aus19 ms
Schaltzeit ein6 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 60 °C
Produktgewicht99 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerluft 1210-32 UNF-2B
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR, TPE-U(PU)
Werkstoff Gehäuselackiert
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,13 kg
Gewicht0,13 kg
HerstellerFesto
Hersteller-Nr.VUWS-LT20-M32C-M-N18
EAN4052568382315
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/8
Nennweite DN [mm]5,2
DichtmaterialHNBR, NBR, TPE-U(PU)
MediumDruckluft
Funktion3/2 geschlossen monostabil
Durchfluss [l/min]600
BauartTeller-Sitz
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-5-60 °C
Temperatur (max.)60
