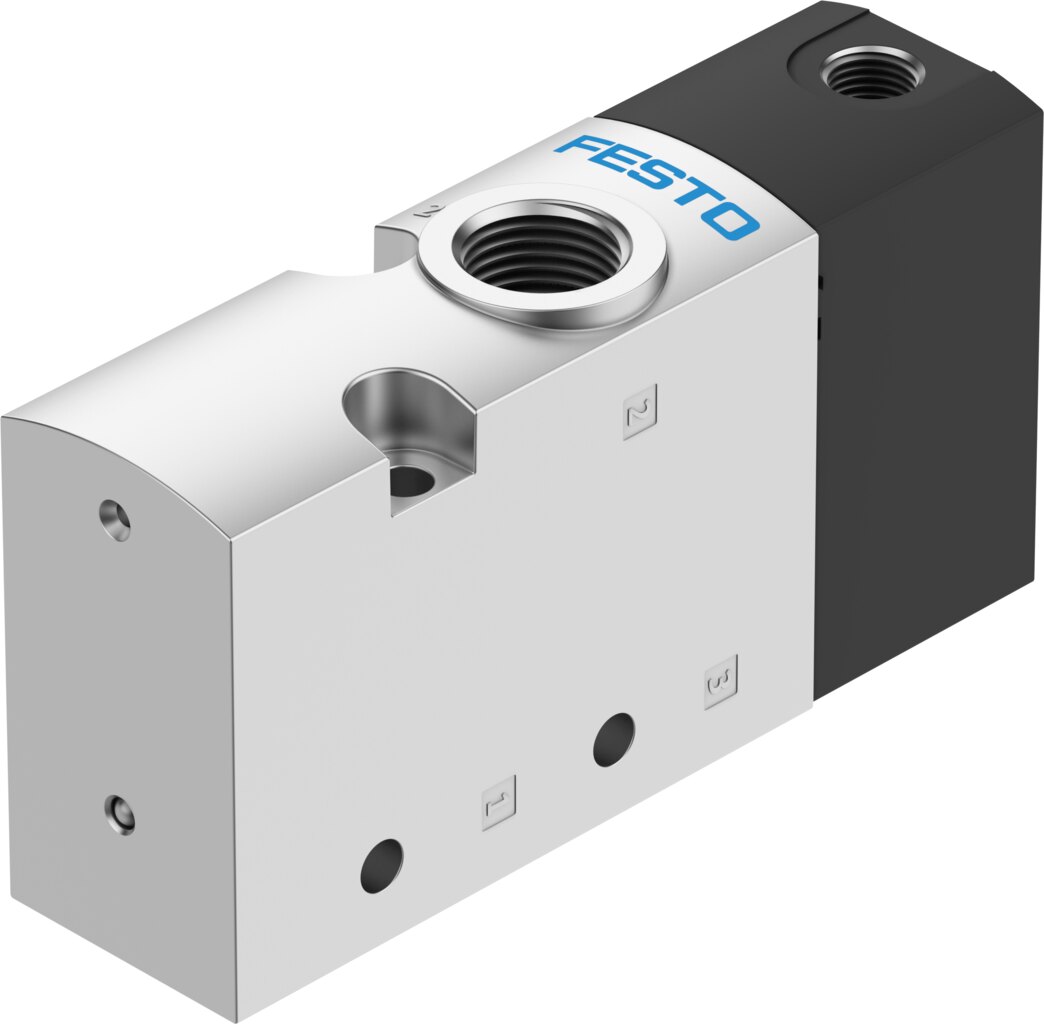

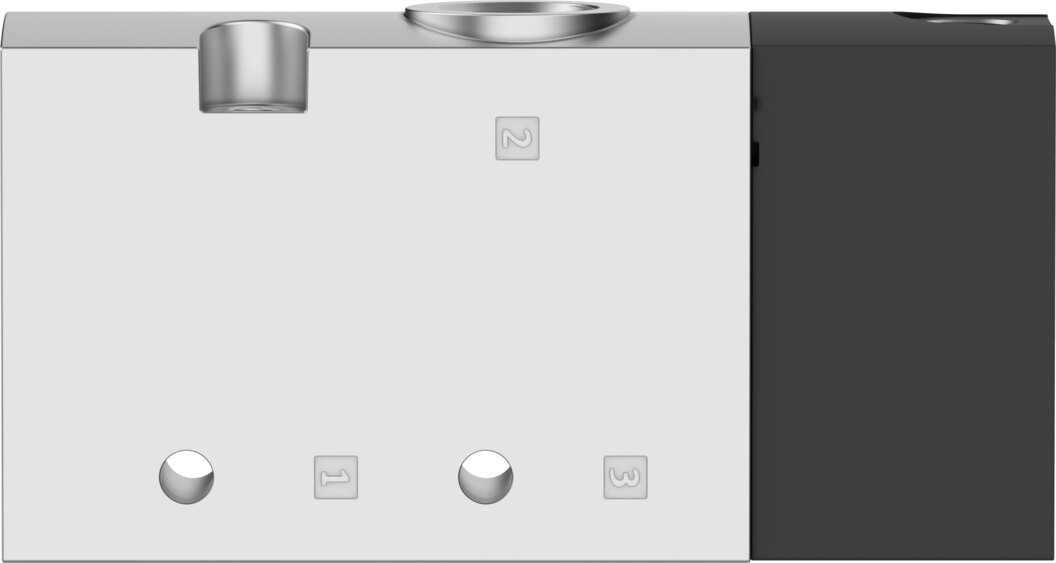

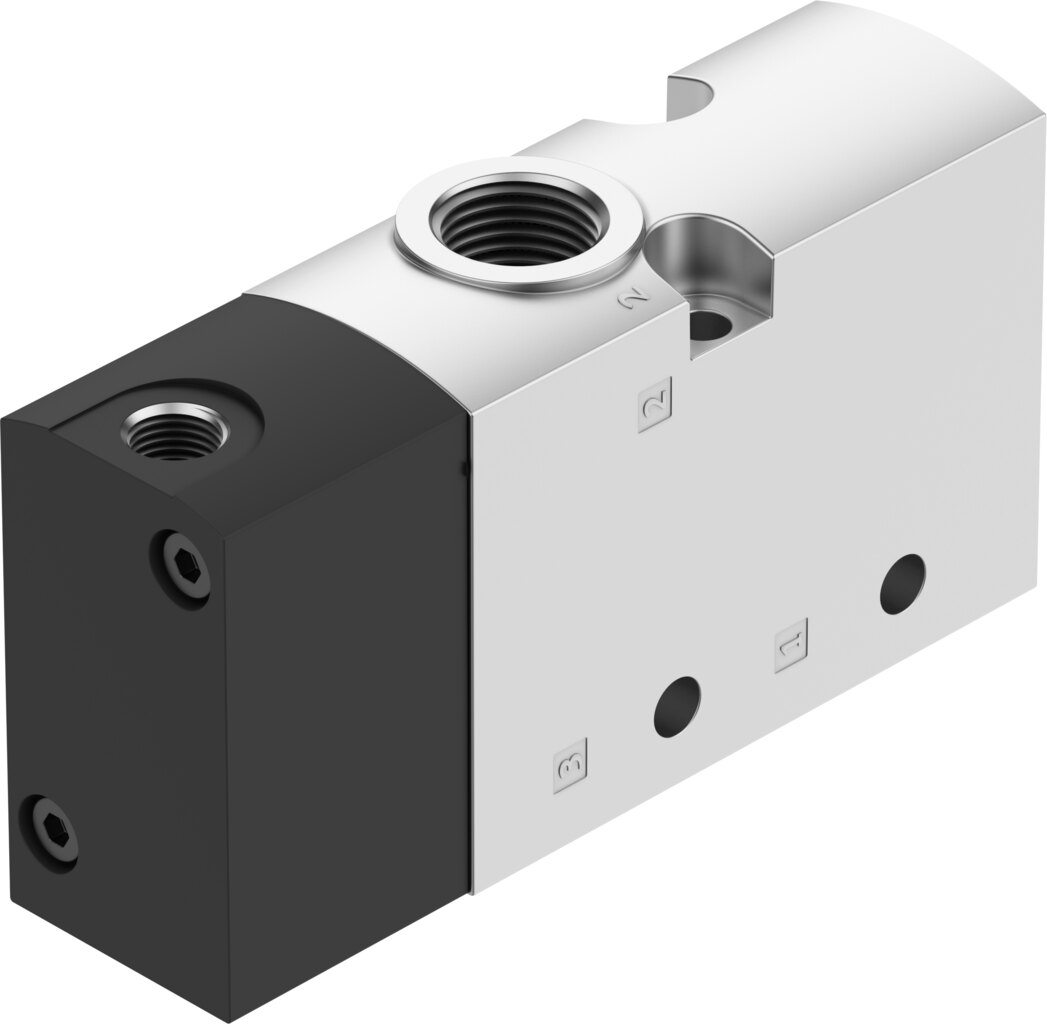

Pneumatikventil 3/2 offen monostabil 3/8 NPT ATEX VUWS-L30-M32U-M-N38 - Festo 575644

Festo ✓ Originalprodukt Neuware

Das VUWS-L30-M32U-M-N38 schaltet Druckluft als 3/2-Wegeventil (in Ruhestellung offen, monostabil) und erreicht 2300 l/min Normalnenndurchfluss. Dazu -0,9 bis 10 bar Betriebsdruck, Anschluss 3/8 NPT und Ventilgröße 31 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
51,34 €
zzgl. MwSt.
61,09 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-575644
Hersteller-Nr. VUWS-L30-M32U-M-N38
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Pneumatikventil VUWS-L30-M32U-M-N38 arbeitet als 3/2-Wegeventil (in Ruhestellung offen, monostabil) und erreicht 2300 l/min Normalnenndurchfluss bei -0,9 bis 10 bar Betriebsdruck. Weitere Kennwerte: Anschluss 3/8 NPT, Ventilgröße 31 mm und Steuerdruck 2,5 bis 10 bar.

Vorteile

  • Durchfluss: 2300 l/min Normalnenndurchfluss bei 31 mm Ventilgröße
  • Druckbereich: -0,9 bis 10 bar, auch für Vakuum
  • Schaltzeiten: 16 ms ein, 73 ms aus
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

Das VUWS-L30-M32U-M-N38 eignet sich für einfachwirkende Zylinder, Blasluft und Vakuum oder als Vorsteuerventil. Das VUWS-L30-M32U-M-N38 ist für die ATEX-Zonen 1, 2, 21, 22 zugelassen. Beim Einsatz gelten die Hinweise der Bescheinigung. Das VUWS-L30-M32U-M-N38 wird pneumatisch über die Steuerluftanschlüsse betätigt, Steuerdruck 2,5 bis 10 bar. Montage des VUWS-L30-M32U-M-N38 auf Anschlussleiste, mit Durchgangsbohrung. Das VUWS-L30-M32U-M-N38 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-L30-M32U-M-N38
Festo-Teilenummer575644
Ventilfunktion3/2 offen monostabil
Betätigungsartpneumatisch
Ventilgröße31 mm
Normalnenndurchfluss2300 l/min
Pneumatischer Arbeitsanschluss3/8 NPT
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite9,4 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck2,5 bis 10 bar
Schaltzeit aus73 ms
Schaltzeit ein16 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht394 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerluft 101/8 NPT
Pneumatischer Anschluss 13/8 NPT
Pneumatischer Anschluss 23/8 NPT
Pneumatischer Anschluss 33/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff Gehäuselackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, vernickelt
Gewicht (Versand)0,42 kg
Gewicht0,42 kg
HerstellerFesto
Hersteller-Nr.VUWS-L30-M32U-M-N38
EAN4052568378004
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 3/8
Nennweite DN [mm]9,4
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion3/2 offen monostabil
Durchfluss [l/min]2300
BauartKolben-Schieber
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 3/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
